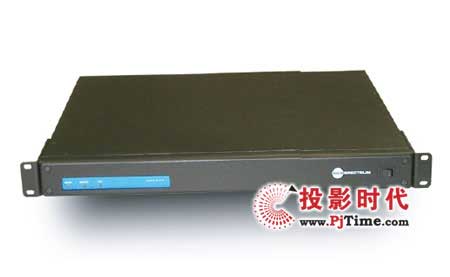

大連捷成 MVR系列VGA切換矩陣

    多媒體技術的引入，革新了各行業企事業單位多功能綜合會議室的建設思路。面對日新月異的社會發展、新技術新設施的不斷涌現、會議室里需要傳輸、切換的信號越來越多，依靠手動操作是原始人的做法，在今天早已行不通。矩陣切換器是顯示、演示系統信號流通的核心設備，系統所有的輸入輸出信號都能在矩陣切換器中出入，并根據操作者的設計從輸入端進入指定的輸出端，為我們的工作提供了便捷，根據對眾多多功能會議室方案與案例的分析總結，在此推薦數款最常被工程用戶采用的設備一一呈現。

    大連捷成一款中小型VGA切換矩陣倍受業界關注，它就是大連捷成MVR系列中的一款高性能、結構緊湊的小型VGA切換矩陣。

　　大連捷成 MVR系列VGA切換矩陣以VGA（HD15）為輸入輸出接口,在2RU機箱內可以實現2×2～16×16規模的切換，采用分層傳輸即將接入的VGA中的RGBHV各分量信號獨立傳輸，信號之間相互獨立無干擾，滿足各種應用環境及各種信號格式的需求。

　　此矩陣具有線纜均衡功能，適于長距離傳輸。均衡距離為25m、50m、75m、100m，可根據用戶均衡要求，在機箱內部輸入模塊上通過撥碼設置，此設置在設備出廠前由廠家設置。

　　此矩陣的技術特點：
　　·結構緊湊，19英寸寬，2RU機箱
　　·規模：VGA（HD15接口）2×2～16×16
　　·帶線纜均衡，均衡距離為25m、50m、75m、100m
　　·高寬帶矩陣切換芯片，圖像清晰穩定
　　·支持VGA格式多種分辨率的圖像視頻信號
　　·控制端口包括RS-232／RS422，RS-485，C-BUS
　　·可機架安裝的2RU金屬機箱，內部模塊化設計，后插板式設計風格，可以方便的進行維護
　　·本系列產品采用了高抗干擾能力的通信接口電路，具有RS-232／RS422和RS-485通信功能，并且可以通過RS-485通訊方式多機同步控制
　　·本系列產品帶有斷電現場切換記憶保護功能，并有多種模式存儲、調用。

ATER音頻矩陣切換器MS-808VA

   ATER根據工程中計算機及聲音信號需要組合切換的需要，特別設計研發了VGA 音頻矩陣切換器系列，同時此系列矩陣支持全球首創的自動時鐘驅動場景調用、單通道或全通道瀏覽、輪巡功能，可將信號進行重新的自由分配、組合，特別是MS-808V型號更成為解決工程難題的首選產品。

    MS-808VA是一款將計算機顯示信號和音聲信號進行重新分配和組合的矩陣交換設備，該設備可將任意路 VGA 輸入信號和立體聲音頻切換到輸出通道的任意通道上去。

    產品特性

    ·8路 VGA信號+立體聲音頻輸入，8路 VGA信號+立體聲音頻輸出。
    ·采用高亮LCD屏顯示，信號通道狀態一目了然。
    ·具有掉電現場狀態保護功能。
    ·400MHz 高帶寬矩陣切換芯片，圖像清晰穩定。
    ·采用高速切換集成電路，最長切換時間 200ns。
    ·多種控制方式：前面板按鍵、RS232 控制協議、紅外遙控、ATLINK。

東平DPTECH-PRO增益自動可調矩陣

    根據客戶需求，隨時調整、更新產品是企業的生存之道，東平科技為了滿足客戶對矩陣產品更高的要求，推出全新的DPTECH-PRO系列矩陣。

    DPTECH-PRO產品加入了客戶日益需要的信號增益芯片，同時進行了電路的優化，加強了電源模塊，使得DPTECH-PRO系列矩陣的可靠性、穩定性、功能性都得到了非常大的強化，也使得客戶不用再為信號長距離的傳輸加入很多放大器，讓工程布線更加的輕松，調試更加簡單，大大的提高了工程的效率。

    以下是增益矩陣的功能和改進說明：
    1、實現自動增益技術，VGA矩陣可以傳輸80米長線，RGB矩陣可以傳輸100米長線。
    2、內置智能電源管理單元及冗余電源，系統工作更加穩定。
    3、超強的智能檢測系統，可以對設備的控制接口、電源系統、操作系統進行智能自檢、智能報錯。
    4、強大的控制接口保護功能，防靜電、防雷擊，并且具有2路RS232、1路485的控制接口
    5、更富有人性化的菜單設計，2種鍵盤操作模式，更加符合不同客戶的操作習慣。
    6、強大的紅外遙控功能，設備同時具有本地遙控和紅外遙控，可實現脫離電腦或中控進行遠程操作。
    7、內置系統自恢復功能，當客戶操作出現失誤，執行該功能，可恢復出廠設置，客戶保存信息不丟。

克萊默高性能HDMI信號矩陣切換器

克萊默高性能的HDMI信號矩陣切換器

    克萊默電子，致力于創新和可靠的信號處理的設備供應商，推出了一款高性能HDMI信號矩陣切換器 VS-66HDMI，該產品具有時鐘再生和均衡功能，6路輸入的任意一路或所有輸入自由切換到6路輸出的任意一路或所有輸出。

    VS-66HDMI使用克萊默高技術的時鐘再生和均衡技術，在長距離的傳輸中，自動重建數字信號的完整性，確保信號準確的輸出。同時，該設備也提供增強的EDID (Extended Display Identification Data)處理，自動獲取連接的監視器的EDID設置并存儲，保證穩定可靠的連接，確保輸出最佳的信號質量。

    日益普及的HDMI（高清晰度多媒體接口），VS-66HDMI從容面對，每個通道支持高達1.65Gbps帶寬，適用于分辨率高達UXGA，60Hz刷新率和所有的高清信號的分辨率，HDCP (高清晰度數字內容保護).兼容，每個輸出提供了一個輸出斷開功能，可以預先設置12個狀態存儲， 方便隨時調用。

    VS-66HDMI有多種控制方式，靈活的應用在各種需求中。可以使用前面板按鍵控制，紅外線遠程遙控操作，或者通過網絡連接控制，提供RS-232串口控制，方便于使用觸摸屏系統，個人電腦和其他串口設備控制。支持前面板鎖定功能。

兆科電子SD－5HM HDMI信號切換器

    兆科電子SD－5HM HDMI信號切換器，可以把多個高清信號源與一個高清信號連接起來。它可以很容易地把五路高清信號源自由切換到一臺高清信號的顯示器或者投影機上。另外，把它連在一根HDMI線的信號輸出端時，可對HDMI信號進行放大。

 ■  性能

    1、一路HDMI信號輸入分配成五路HDMI信號輸出。
    2、兼容HDCP 1.2
    3、支持CEC
    4、支持30/36位深色
    5、支持藍光DVD24 / 50 / 60fs / HD-DVD / xvYCC
    6、支持音頻格式 TS/TD/Doiby-trueHo/LPCM7.1/DTS/Doiby-AC3/DSD
    7、支持信號時序重整
    8、輸入傳輸距離可達15米，輸出傳輸距離可達20米。
    9、無信號損失
    10、安裝簡單
    11、需要使用DC5V / 0.8A規格的電源

 ■  連接與操作

    1、通過一條HDMI線纜，把高清信號源和分配器的輸入接口連接起來。
    2、通過HDMI線纜，把分配器的輸出端與顯示器連接起來。
    3、把5V的電源和分配器連接起來。

大連科迪Kd2800 RGB寬帶矩陣

    大連科迪Kd2800 RGB寬帶矩陣應用全新的模具設計，造型上更加美觀大方，做工上也更加細膩。現在Kd2800不光產品內在，就連產品外觀也實現了與國際接軌，真正做到“內外兼修”。

  　大連科迪Kd2800 RGB 寬帶矩陣是專門為計算機顯示信號及高分辨率圖像信號的切換而設計的，帶寬400MHz，規模可達128x128，3U以上矩陣均支持雙電源和雙控制系統。矩陣采用先進的模塊化設計、插板式結構，將RGBHV 各分量信號獨立傳輸，RGBHV 信號和音頻信號可以混插在同一矩陣系統，統一控制，信號之間相互獨立無干擾，所有電路板均支持熱插拔，極大的方便了系統維護。

    熱備份雙電源的系統設計全部采用熱備份一體化開關電源，機箱內的兩塊電源板同時工作, 互為熱備份，保證系統運行的連續性，極大地提高了系統的可靠性。該產品自推出以來，以其先進的設計結構和優異的系統性能得到眾多用戶的青睞，現已廣泛應用于大屏幕投影、多媒體會議室等各種場合。

    大連科迪Kd2800 RGB寬帶矩陣主要特點： 規模：4×1～4×4、8×1～8×16、16×1～16×32、24×4～24×24、32×4～32×32、48×4～48×48 、64×4～64×64、96×8～128×128 視頻支持RGBHV 、RGBS、 RGsB、RsGsBs 、YUV 音頻支持平衡和非平衡音頻信號切換 模塊化設計、插板式結構、可帶電熱插拔更換切換板 熱備份雙電源 矩陣支持場逆程切換提供多路信號源間的無縫切換 支持視頻、音頻多層單獨或同時切換 具有多個RS-232接口，支持多個遙控面板和計算機控制，提供通信協議。
