科迪音頻矩陣切換器外觀

    大連科迪作為國內非常領先的切換和傳輸產品供應商，其擁有著非常齊全的矩陣種類和型號，并且是國內規模最大的生產廠商之一。科迪旗下的信號切換和傳輸產品不但非常注重產品的技術質量，同時更注重內外兼修，緊跟時代發展的腳步，力求與世界級高水準相接軌。2009年，科迪完成了機箱工藝的全面改造，既帶來了高新技術，更帶來了全新的服務理念與成熟高效的項目解決方案。

    投影時代網非常有幸收到了大連科迪為我們提供的兩款16x16路的矩陣切換器，包括一款視音頻矩功切換器和一款YPbPr高清矩陣切換器。值得一提的是，這兩款矩陣切換器產品均采用了先進的結構設計，并全部選用進口優質電子元器件，具有工藝先進、集成度高、組成隨意靈活、工作穩定可靠、性價比高等特點。

    首先來看這款視音頻矩陣切換器，該產品采用的是國內優質19英寸寬、3U高、9.5英寸深的標準機箱，系統的安裝均為豎式前插板結構，易用安裝、維護、擴容和升級。

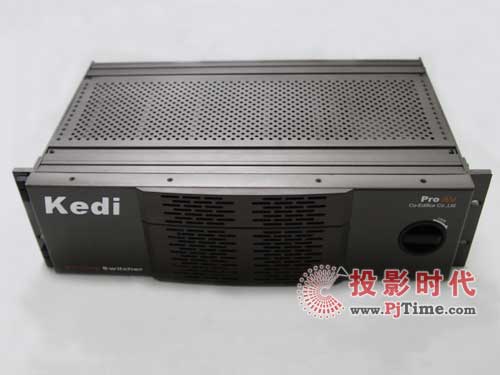

科迪視音頻矩陣切換器正面

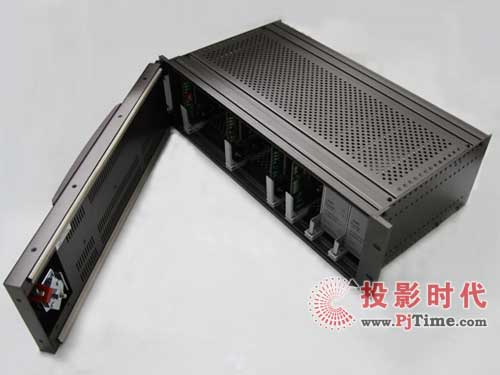

    外觀方面，這款產品的做工非常細膩，而且非常用心。它采用了豎向前插板式結構，機箱前面板通過旋轉右側按鈕進行開啟，方便用戶進行安裝、維護和擴容等事項。另外，機箱上下均為網孔結構的網蓋，非常有利于系統散熱。

科迪視音頻矩陣切換器

科迪視音頻矩陣切換器背部

科迪視音頻矩陣切換器

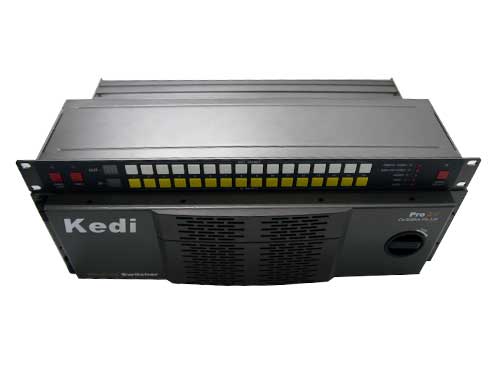

科迪視音頻矩陣切換器及控制面板

    下面要重點介紹的是它的控制面板，通過控制面板可以控制矩陣系統的任何一路的輸入和輸出，進行信號的調節。面板上面提供了有，PANEL LOCK鍵（也叫使能鍵），當該鍵指示燈點亮時控制面板可對矩陣進行切換操作；另一個按鍵是PROT鍵（也叫鎖定鍵），當該按鍵指示燈點亮時當前輸出信號通道被保護。此外還有用于選擇信號輸入、輸出種類的信號按鍵和用于各種信號路數分層切換的切換模式選擇區等等。整個控制面板不僅直觀，操作起來也是非常簡便。

科迪視音頻矩陣切換器外觀細節

    通過細節可以了解到，科迪的這款視音頻矩陣切換器整體設計的確是非常用心和人性化，豎式前插板結構、可開啟的前面板等設計，無論用戶是想擴容還是維護，操作起來都是非常的方便。另外該產品的整體做工也是非常的細膩、精致，很好地體現出了科迪產品的專業級品質。

科迪視音頻矩陣切換器細節部分

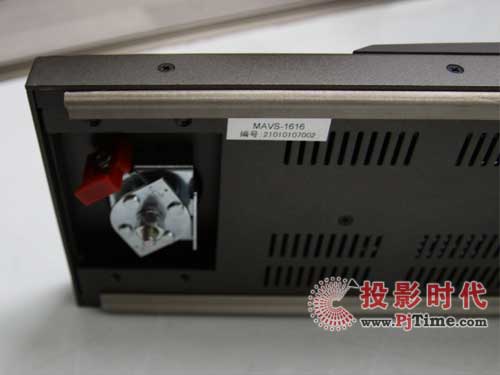

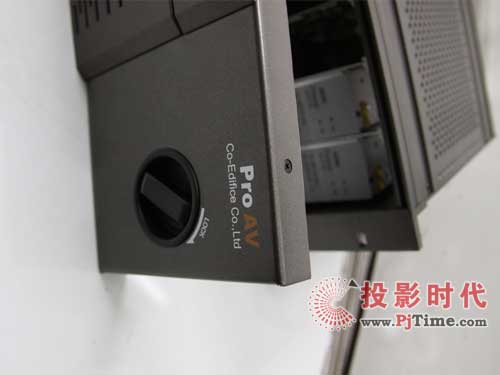

科迪視音頻矩陣切換器門旋轉鈕（用于開啟和關閉機箱前面板）

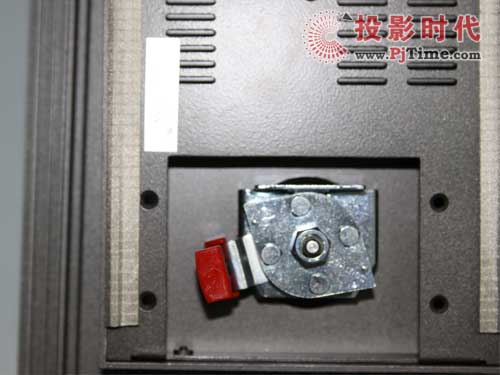

科迪視音頻矩陣切換器門旋轉鈕內側

科迪視音頻矩陣切換器門旋轉鈕內側

科迪視音頻矩陣切換器前面板

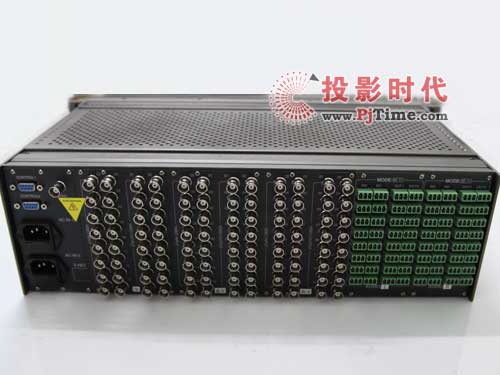

科迪視音頻矩陣切換器機身后部的接口

    機身的背部面板方面，這兒要為您要重點介紹的是它的電源接口和音頻聯接器。電源是采用了交流220V，并且電源接口下方內置保險絲盒，拉出來可以取出或者更換保險絲管，保險絲管的規格為3A；而音頻聯接器則是采用可插拔式三端壓線端子，確保連接及運行的安全、可靠，對于平衡、不平衡信號均適用。

科迪YPbPr 高清矩陣切換器外外觀

    科迪的這款YPbPr 高清矩陣系統和音頻矩陣系統在外觀方面除了背部接口之外，其它地方的差別基本不大。和那款音頻矩陣產品一樣，該機也是采用了國內優質的19英寸寬、3U高、9.5英寸深的標準機箱，系統的安裝均為豎式前插板結構，機箱的上下均為網孔結構的網蓋，非常有利于系統散熱。包括產品的控制面板也是和音頻矩陣沒有什么太大區別。

科迪YPbPr 高清矩陣切換器正面

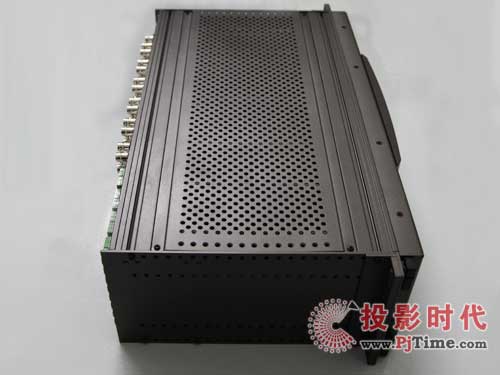

科迪YPbPr 高清矩陣切換器側面

科迪YPbPr 高清矩陣切換器側面

科迪YPbPr 高清矩陣切換器側面

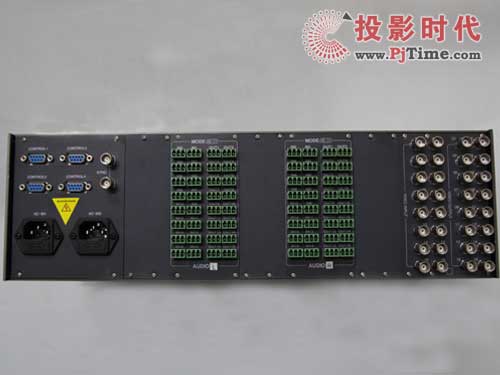

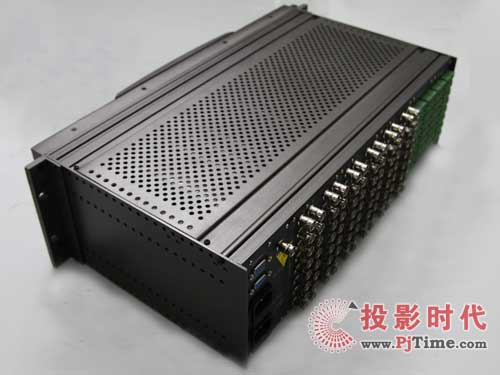

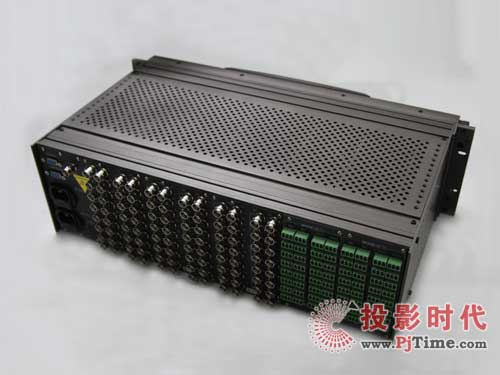

科迪YPbPr 高清矩陣切換器背部

    下面重點來看一下這款產品的背部面板，也就是接口部分。它的機箱左側最上方是兩個串口，用于連接控制面板，而串口的下面是電源接口。緊接著就是YPbPr 高清接口，它分別提供了一組R、G、B的輸入和一組R、G、B輸出。

    值得一提的是，這兩款矩陣切換器品的主機均具備掉電記憶功能，保證斷電后數據永不丟失。視頻切換輸入AC/DC恢復方式可選，電路采用貼片式的高集成度芯片，輸出采用視頻高速運放，確保圖像信號質量，減小體積和串擾。

科迪YPbPr 高清矩陣切換器外觀和控制面板

科迪視音頻矩陣切換器拆解

    為了讓網友對科迪這兩款矩陣切換器產品有更進一步的了解，投影時代網還特別對這兩款產品進行了簡單的拆解，網友們可以簡單了解一下產品的內部構造。

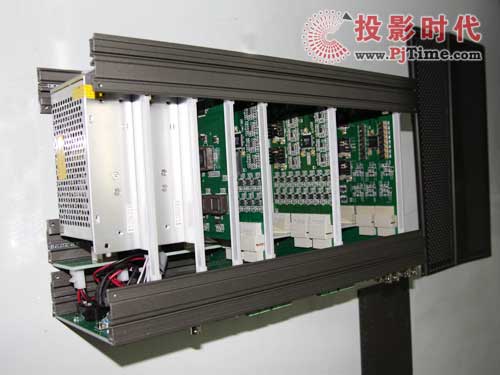

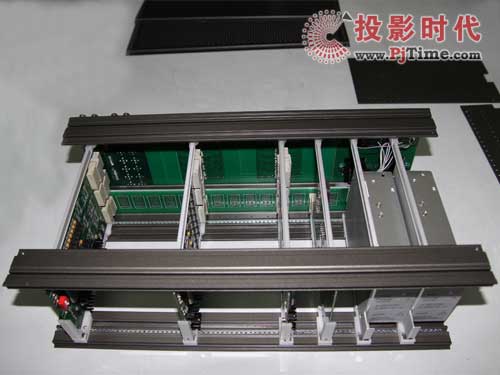

科迪視音頻矩陣切換器內部構造

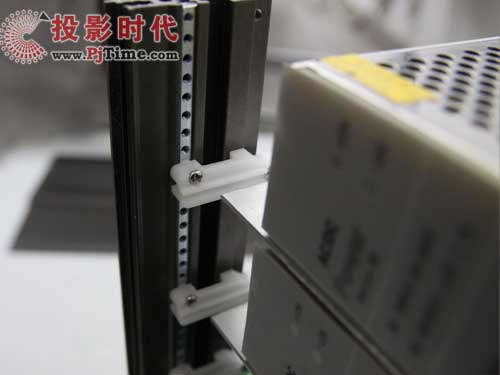

    通過拆解可以發現，這款視音頻矩陣切換器內部包括雙電源、兩塊音頻板卡（一個輸出、一個輸入）以及一塊交換控制核心板卡等有序的排列著，整個內部簡單有序，讓人一目了然，而且機身每個銜接處都結合的非常緊密，每個細節都做的近乎完美，讓人不得不感嘆科迪人的細膩與用心。

科迪視音頻矩陣切換器內部構造

科迪視音頻矩陣切換器內部構造

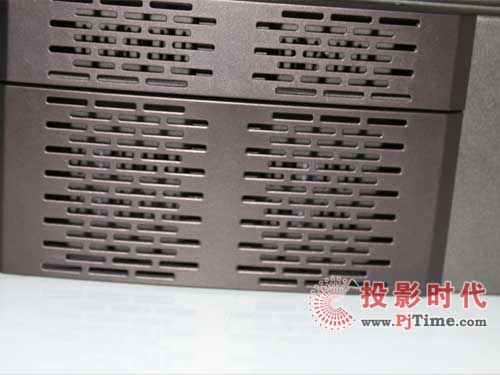

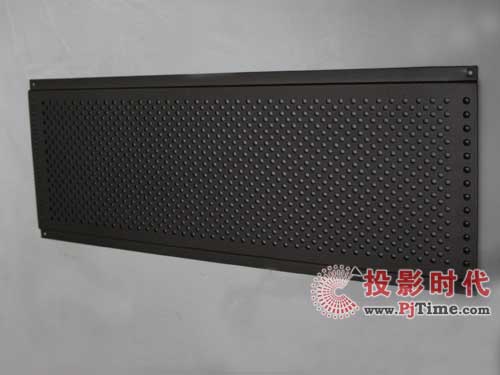

科迪視音頻矩陣切換器采用網孔式設計的機身面板

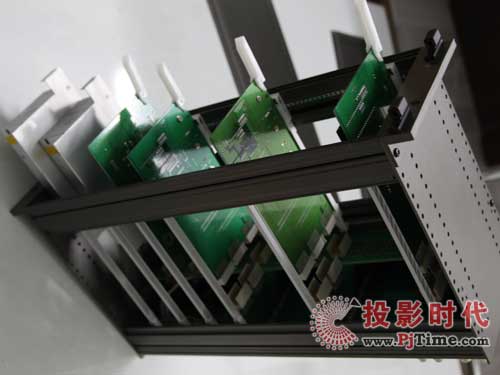

科迪視音頻矩陣切換器內部拆解

科迪視音頻矩陣切換器拆解（二）

科迪視音頻矩陣切換器內部拆解

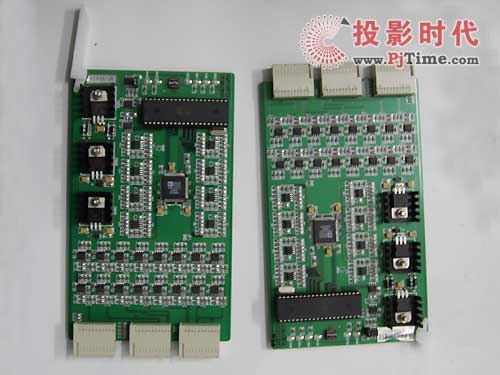

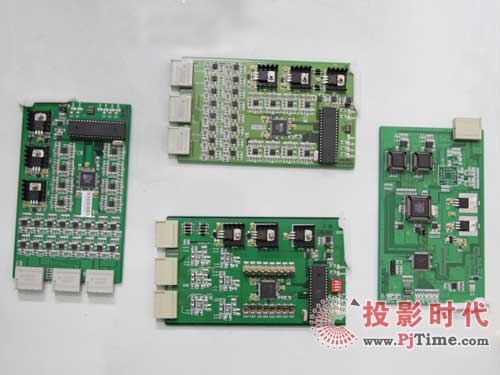

科迪視音頻矩陣切換器的板卡

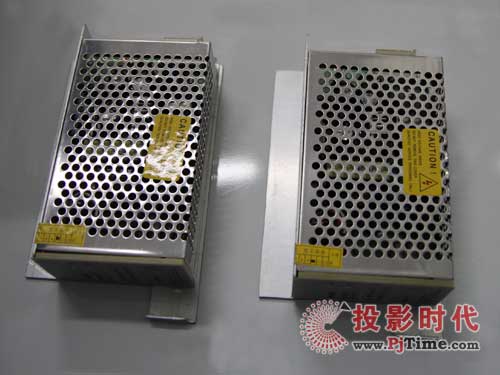

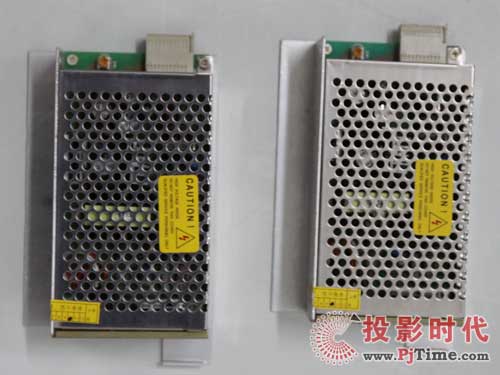

科迪視音頻矩陣切換器的雙電源

    由于這兩款產品均3U機箱內的電源部分采用冗余式結構設計,每個機箱可以安裝兩個電源組件DA-PW,具有電源熱備份功能。當其中一個電源組件發生故障時，另一個自動接入，保證系統運行的連續性，提高了系統的可靠性。

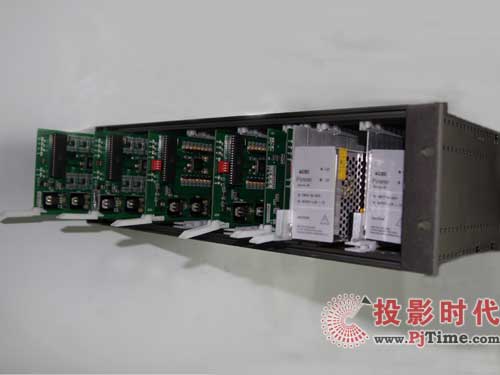

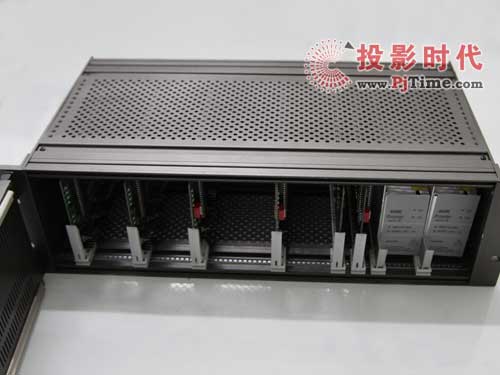

科迪YPbPr 高清矩陣切換器內部拆解

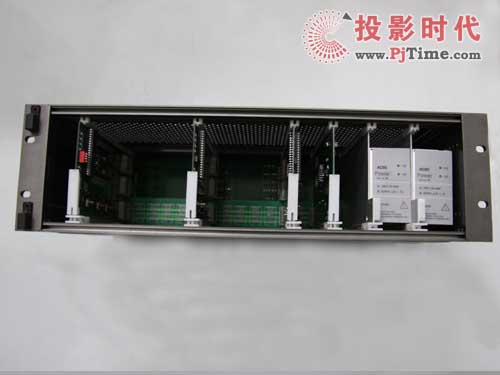

    再來看看這款YPbPr 高清矩陣切換器的內部情況，和音頻矩陣產品一樣，這款產品的內部設計也是非常簡單合理，電源和板卡均有序的排列在機箱內部，并且它們均采用了插卡式，可以輕松地進行插拔，方便用戶維護及擴容。

科迪YPbPr 高清矩陣內部拆解

科迪YPbPr 高清矩陣內部拆解

科迪YPbPr 高清矩陣切換器的雙電源

    另外值得一提的還有，產品的電源采用了封裝式，可以防止異物進入，對電源內部進行了有效保護。此外雙電源的供電設計可以進行自動切換，能很好的保護矩陣的正常工作，應對突發事件，大大提高了設備的可靠性和安全系數。其實從這些小細節不難發現，科迪確實為消費者考慮的十分周到，盡最大努力消除用戶的后顧之憂。

科迪YPbPr 高清矩陣切換器板卡

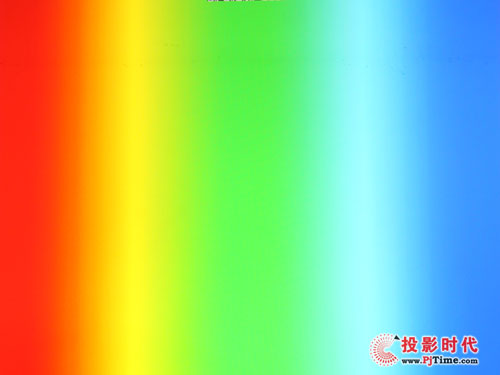

科迪視音頻矩陣切換器色彩效果

科迪視音頻矩陣切換器色彩表現

    在實際測試過程中，這款產品的黑白峰值表現是非常不錯的，各方格之間的過渡非常柔和，能清楚的看到層次上的變化。另外，它的色彩過渡非常柔和平滑，沒有出現斷層和某種顏色比重過大的現象，能為用戶呈現層次豐富的畫面效果，滿足用戶的使用需求。

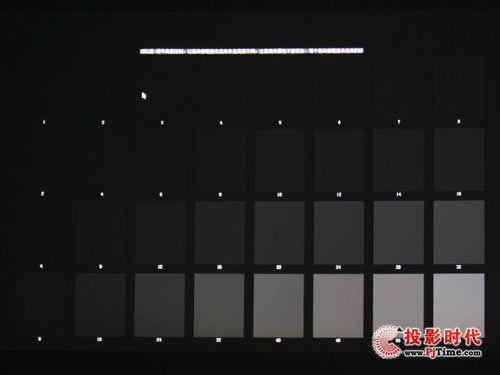

科迪視音頻矩陣切換器黑白峰值表現

科迪視音頻矩陣切換器色彩效果

科迪視音頻矩陣切換器色彩效果

科迪視音頻矩陣切換器色彩效果

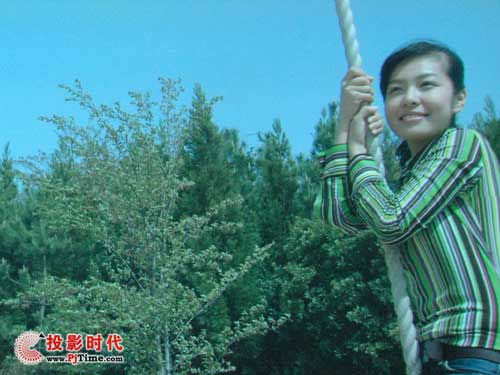

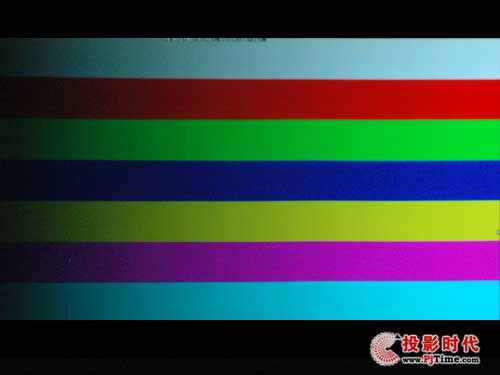

科迪YPbPr 高清矩陣切換器色彩表現

    通過測試發現，科迪的這款YPbPr 高清矩陣的黑白峰值表現較好且較穩定，色彩過度也比較平滑。無論是人物膚色還是一些畫面的暗部場景都能得到很好地呈現。

科迪YPbPr 高清矩陣切換器黑白峰值

科迪YPbPr 高清矩陣切換器色彩表現

科迪YPbPr 高清矩陣切換器色彩表現

科迪YPbPr 高清矩陣切換器色彩表現

科迪YPbPr 高清矩陣切換器色彩表現

科迪視音頻矩陣切換器畫面效果

科迪視音頻矩陣切換器效果

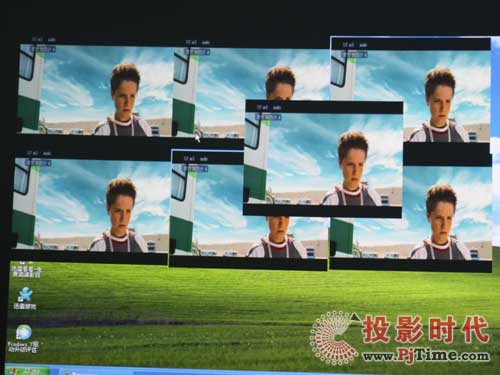

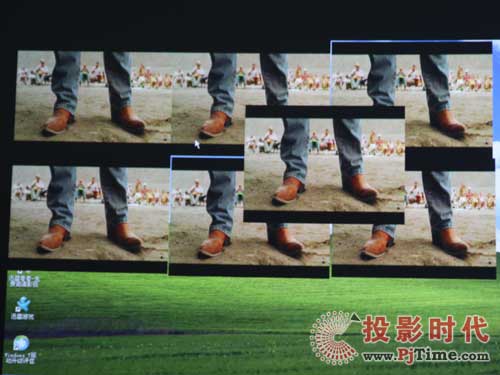

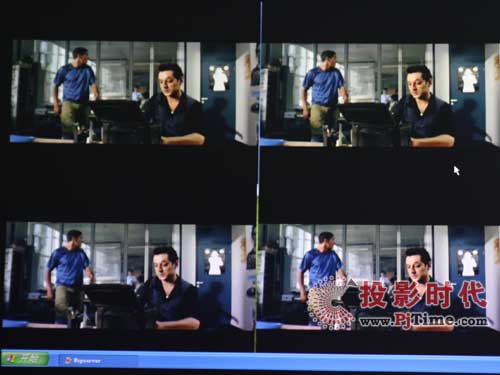

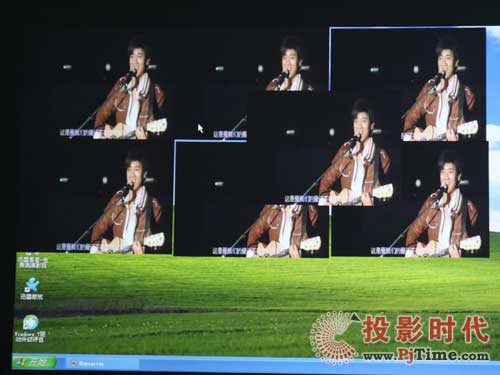

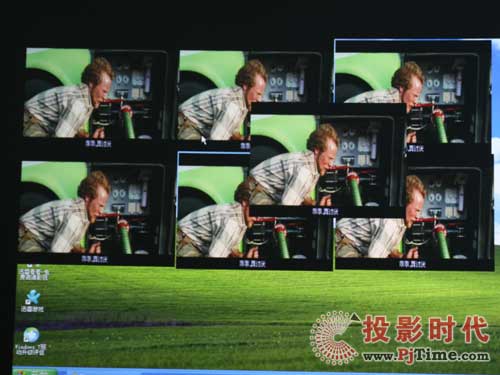

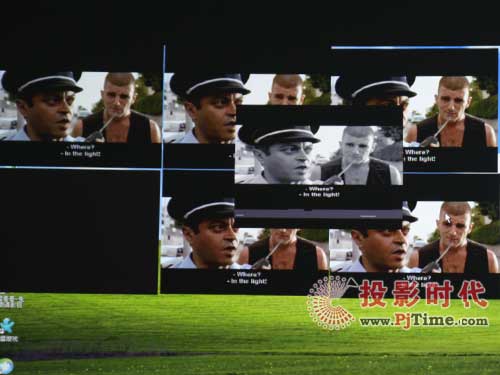

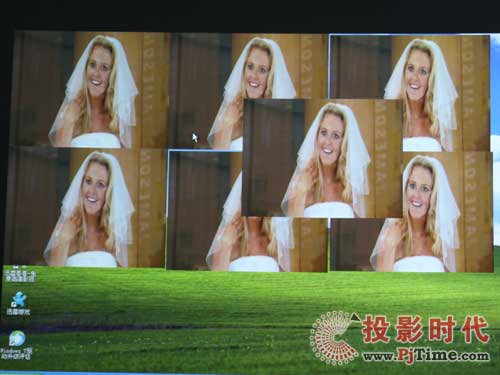

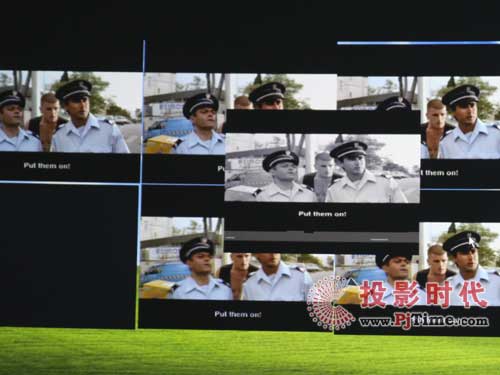

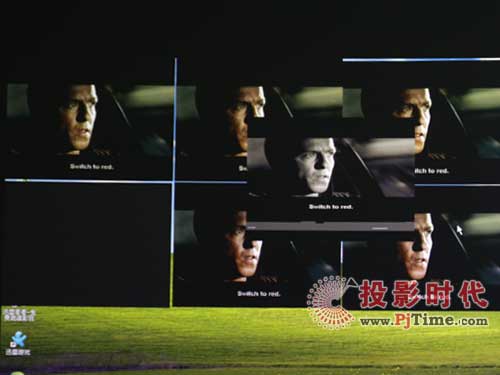

    最后我們還對科迪的這兩款矩陣切換器產品進行了多畫面切換測試，在這個過程當中我們發現，它們的切換速度較快，而且切換過程中畫面能保持平穩狀態，并沒有閃爍或黑屏的現象出現。另外，通過矩陣切換器出來的畫面，色彩柔和、畫面層次豐富，能清晰真實的把畫面呈現出來。

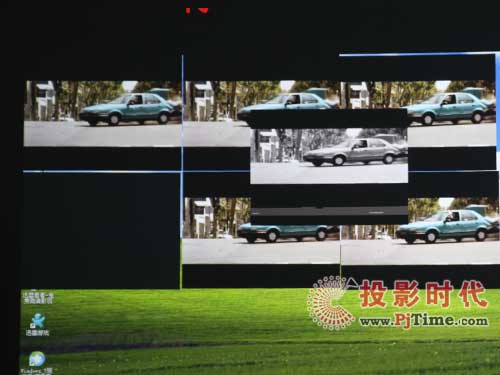

科迪視音頻矩陣切換器效果截圖

科迪視音頻矩陣切換器效果截圖

科迪視音頻矩陣切換器效果截圖

科迪視音頻矩陣切換器效果截圖

科迪視音頻矩陣切換器效果截圖

科迪視音頻矩陣切換器效果截圖

科迪YPbPr 高清矩陣切換器畫面效果

截圖

    這款YPbPr 高清矩陣在畫面效果方面的表現也是非常值得稱贊的。在實際的體驗過程中我們發現，信號進行切換時，畫面比較流暢、迅速，同時它的色彩還原性較好，能把影片的每個細節都清晰的呈現出來，并且能帶給人豐富的畫面層次，讓整個畫面效果得到完美的呈現。

科迪YPbPr 高清矩陣切換器效果截圖

科迪YPbPr 高清矩陣切換器效果截圖

科迪YPbPr 高清矩陣切換器效果截圖

科迪YPbPr 高清矩陣切換器效果截圖

科迪YPbPr 高清矩陣切換器效果截圖

評測總結：

    到此為止，我們對科迪的這兩款矩陣切換器產品的評測試用就告一段落了。在整個體驗過程當中，這兩款產品給所有評測人員都留下了極深的印象。無論是從產品的外觀設計、產品做工以及性能等各個方面都表現的讓人十分滿意。

    整體來看，科迪的這兩款矩陣切換器產品在外觀方面的做工非常細膩，而且整體設計也是非常用心，能給人留下深刻的印象。而且，科迪的這兩款產品全部采用插板式結構，該結構基于真正模塊化設計，所有的有源組件都設計為相對獨立的模塊。而所有的有源模塊，包括信號傳輸、控制和電源部分的每一個模塊，都設計為可插拔的電路板，按照系統架構設計，規則地分布在系統機箱的各個插槽內，同時支持熱插拔（帶電插拔），當出現故障時只要通過插拔相應的故障模塊電路板，即可完全解決。讓用戶可以實時的對所有控制件和電源進行現場維護，從另一方面也保證了系統的運行質量。
