近日，北京凱新創達科技發展有限公司憑借自己的實力和專業的技術成功服務于某省水文局會議室項目，為其打造了高清多媒體會議系統。

    某省水文局財政全額預算的社會公益類事業單位。下轄13個市地級水文水資源勘測局，1個水文儀器檢測中心。在全省設有148水文站、181個輔助水文站、829個雨量站、17個水位站、1500個水質監測站、350個墑情監測站、2670個地下水監測站。現有干部職工1千1百余人，其中研究員16人，高級工程師160人，工程師290人。

    某省水文承擔的基本任務是：對境內河流、湖泊、水庫水的變化進行監測，收集、積累雨量、水位、流量、含沙量、水質等基本水文資料，預報洪水演變過程，監測、分析、評價水資源的量、質及其水文要素的時空分布與變化規律，為防汛抗旱減災、水資源管理、飲水安全、生態保護和水工程建設管理及經濟社會發展提供重要技術支持

    客戶的需求

    隨著管理信息化的高速發展，水文局的對各分管的水文站、雨量站、水質監測站等需要實現實時監控，對重大的自然災害可以做到快速及時響應，需要建設一套遠程高清視頻會議系統，以滿足對全省水文工作的實時了解和監控，避免災害的發生，造福全省人民。

    項目概述

    某省水文局的高清會議系統建設為改造系統。本會議系統要求實現遠程會議、全高清數字顯示視頻、數模高標混合視頻切換、數字會議、數字音頻處理系統、智能中央控制等功能。

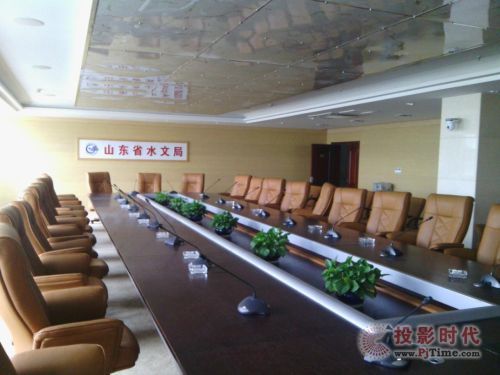

    圖一：會議室效果圖

    在本系統難度最大也最重要的是視頻的兼容和信號路由處理。系統中存在著模擬標清信號需要兼容到新的數字高清系統中，同時還要將輸出的信號通過降頻或倍線以適應不同的顯示設備和終端。

    S-Mix在系統的成功應用

    凱新創達在進行某省水文局遠程高清會議室系統設計時根據客戶需求和實際情況，遵循數字化、網絡化、高度集成化、智能化和模塊化五大設計原則，力求做到操作簡單方便、維護簡潔、擴張輕松。

    某省水文局會議系統中，高清數字視頻系統是整個系統中核心亮點。本會議系統中采用了數字全高清系統，可以支持當今最流行的1080P@60HZ，16：9制式的HDTV設計標準，并可以兼容計算機顯示VASE標準，并將高清攝像機、DVD、PC電腦、電視機、監視器等視頻源和視頻顯示設備很好的兼容，還可以根據中央控制系統對整個系統進行智能化管理，并進行無人值守和一鍵啟動功能。

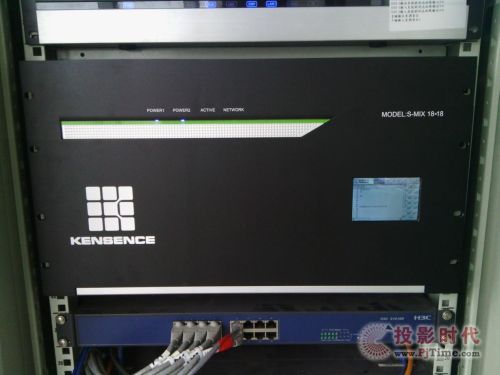

    圖二：機柜中正在工作的S-Mix

    本系統核心技術是采用HDMI高清視頻技術，實現HDCP的自動認證功能和EDID自動讀取功能，所有數字HDMI信號可以實現即插即拔。在信號傳輸上，我們采用HDMI專用線纜；在解決系統信號兼容問題時，我們采用KENSENCES-Mix系列矩陣。S-Mix矩陣可以支持任意信號輸入輸出，將模擬信號VGA/CVBS/YPbPr和數字HDMI/DVI任意互轉，分辨率任意設置，可以完美解決各種信號的兼容問題；該矩陣最大的特色就是“0”秒切換，在視頻會議中，切換不同的攝像頭，調用不同的場景，不會有黑屏或藍屏的現象以影響視頻會議的質量。

    例如：在本系統中數字高清攝像機輸出信號為1080P@60HZ或720P@60Hz、PC電腦輸出信號為1024*768@60Hz、遠程會議終端信號為1080p@60Hz、DVD模擬標清信號480。整個系統中視頻格式和分辨率不同，需要在設計系統時考慮每種信號的兼容性。我們采用S-Mix系列矩陣將各種信號分辨率進行兼容，并將各種模擬信號、數字信號任意互轉，讓顯示效果打到最佳。S-Mix矩陣和轉換器的使用減少了信號之間的干擾，實現了多路的復制，實現了靈活的第三方控制。

    KENSENCE的S-Mix混合矩陣內部采用的高帶寬矩陣開關芯片，具有信號遠驅動功能，使得項目中信號傳輸衰減降至最低，確保圖像信號能高保真輸出。

    此項目的會議室為某省水文局使用最頻繁的會議室，KENSENCE的S-Mix混合矩陣采用雙電源冗余備份，既為會議的正常召開提供了保證，同時也大大提高系統的穩定性和可靠性。

    客戶的評價

    項目建成后，S-Mix的矩陣在系統中完美的運行，使得系統的顯示效果大大超出了預期，保證了會議的正常運行，也提高了會議的工作效率，它的穩定性在一年多來的時間也得到充分的驗證，某省水文局對此表示非常滿意。

    系統連接圖及設備
