齊普光電P5六高LED顯示屏，高清時代誰與爭鋒

來源：投影時代　更新日期：2014-03-31 作者：pjtime資訊組

Infocomm China 深入報道 LED及大屏商顯年終總結 2023年度評選盛典獲獎揭曉

齊普光電最新推出世界領先的的P5六高LED顯示屏系列，突破傳統“三高”（高灰度、高刷新、高利用率）難題，擁有六大“高”端優勢：高精度，恒流0.5ma下仍可工作；高灰度，真正20bit圖像位，線性灰階調校，小電流超高清顯示；高刷新，32掃下2400hz,16掃下4800hz，8掃下9600hz，4掃下19200hz，OE無級分割，輕松高刷新，可編程消影，徹底消鬼影；高圖像幀，120hz圖像幀工作模式，自動幀同步，顯示更完美；高可靠性，抗靜電6kv；高節能性，節電效率高達66%，極致低功耗，真正節能屏。

P5六高LED顯示屏，具有以下技術特性：齊普光電顯示屏應用高階驅動技術；線性灰階調校，小電流超高清顯示；極致低功耗，真正節能屏；OE無級分割，輕松高刷新；可編程消影，徹底消鬼影；自動幀同步，顯示更完美；裸眼真3D，不需要眼鏡；高刷時代終結，高清時代來臨。

圖為P5全彩（32掃，幀頻120HZ，刷新2400HZ）線性灰階圖

齊普光電P5六高LED顯示屏，高清時代誰與爭鋒

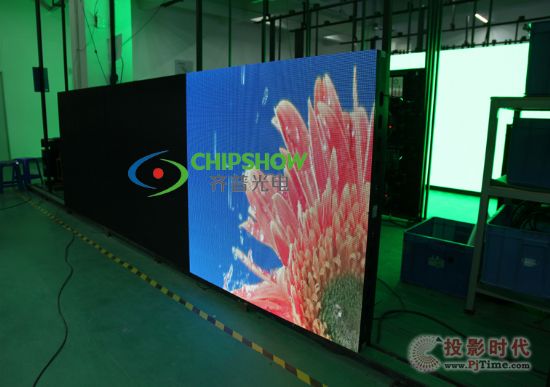

圖為齊普光電P5六高LED顯示屏

		傳統恒流IC	GW68XX系列
1	恒流驅動	3-5ma進入恒流區	0.5ma
2	OE	10-120ns	無級分割
3	電流增益	在參考點+/-調節	1-32階 16級/階
4	Vds	0.2V-1.2V	1ma下低于0.2V
5	消隱	固定	可編程控制
6	灰階	八行掃描以上很難達到16Bits，60Hz圖像顯示	最低16Bits，一般工作在20Bits
7	刷新率	高灰高刷，低灰低刷	不分高低灰階，120Hz圖像幀，2400Hz刷新率以上
8	亮度效率	16位灰階時一般為36%	80%以上
9	保護機制	一般無保護，ESD<2.5KV	開機保護及抗“毛刺”保護，ESD>6KV
10	幀同步	無	自適應幀同步

上表為六高LED顯示屏所用HPP系列IC（GW68XX）同傳統PWM恒流IC一般性能對比

	特性	應用
1	灰階產生，同OE無關	可實現最大亮度顯示,1-3ma下，滿足戶內顯示要求
2	單色64KK灰階顯示	白平衡校正及線性灰階調校
3	線性灰階調校	小電流下低灰的超精細顯示
4	電流及色溫調節	取消外接白平衡電阻，實現不同批次單元板置換
5	幀同步特性	適應演播及租賃屏應用
6	低亮度下的高清顯示	適合院線及戶內顯示使用,健康LED顯示屏設計
7	3D HPP LINK	3D顯示屏設計
8	輸入/輸出分離及匹配結構	增加帶寬，取消“只進不出”及“單元”控制模式
