本方案書提供的微間距LED大屏幕顯示系統是根據用戶需求專為某政府應急指揮中心而設計，采用Voury卓華微間距LED大屏幕拼接顯示系統。

    針對本項目場地情況和技術要求，我們提供的設計方案為采用ZHVW-120微間距LED顯示屏7.68米（長）×2.16米（高）共16.5888平方米拼接規模。

    系統組成

    根據本項目工程需求，本設計方案提供的LED大屏幕拼接顯示系統包括拼接單元組合墻體、網絡分布式處理器、大屏控制管理軟件、專用線纜等，由以下部分組成：

    本項目微間距LED拼接顯示墻由ZHVW-120顯示單元組成，采用7.68米（長）×2.16米（高）共16.5888平方米拼接規模；

    ZHVW-120單元屏尺寸：480mm(寬)×270mm(高)；

    .組合尺寸：7680mm×2160mm；整屏分辨率：6144×1728

    .屏體安裝厚度：暫定700mm，實際厚度根據現場情況定制調整。

    .離地高度：暫定為800mm，實際高度根據用戶現場確定。

    .底座有防傾倒裝置，如果現場裝修不具備條件，可拆除底座前后支架，最上層單元須和后墻固定。

顯示墻安裝尺寸圖

顯示墻安裝效果圖

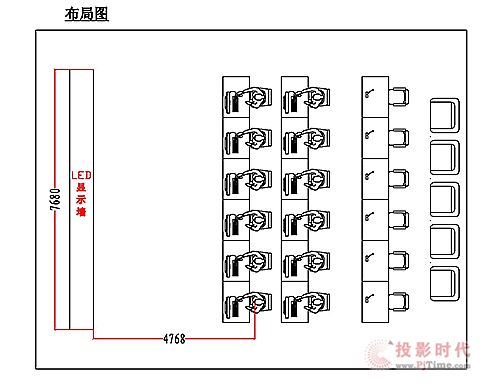

房間布局圖

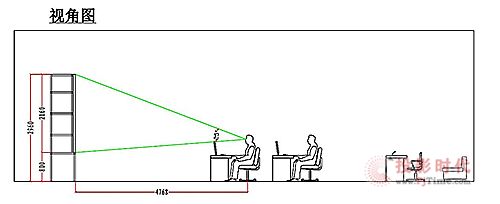

觀看視角圖

    與常用的近距離觀看的電子產品不同，如手機屏幕，筆記本電腦屏幕等，LED 顯示屏適合遠距離觀看，對于同一款 LED 屏幕產品，視距會決定觀看者收看到的顯示效果清晰與否。

    人眼的理論分辨能力是 20 角秒，可是由于感光細胞的分布以及本身的缺陷，實際上對可見 光的分辨能力是 1 角分，寬度超過 1 角分的物體就和背景融在一起了。

    針對本項目，我們推薦可視距離范圍為： 1.1m~5.1m。

系統結構示意圖

      系統顯示功能

    視頻信號顯示

    接入網絡分布式處理器的所有監控視頻信號（兼容支持PAL /NTSC /SECAM制式）均可同時實時顯示于大屏幕上。可以實現拼接顯示、任意大小顯示、任意縮放、漫游、全屏等顯示功能，并可實現視頻信號的分組切換、巡檢、預案顯示等功能。

    計算機及工作站DVI/RGB信號顯示

    接入網絡分布式處理器的所有計算機和工作站DVI/RGB信號均可自動適應分辨率，全部DVI/RGB信號可以同時顯示于大屏幕上，均可實現實時、無延遲顯示。可以實現拼接顯示、任意大小顯示、任意縮放、漫游等顯示功能。

    超高分辨率應用系統圖形顯示

    網絡分布式處理器支持實現靜態超高分辨率圖像及實時動態GIS、GPS、SCADA、SIG超高分辨率圖形信號在全屏范圍內任意大小、直至全屏的實時顯示，以及與計算機RGB、視頻信號的疊加顯示。且整屏的圖像無論大小，清晰度不會喪失。

    多種信號混合顯示

    LED大屏幕顯示系統通過LED控制器和網絡分布式處理器可實現靈活多變的信號處理顯示功能，具有計算機RGB信號、視頻信號及網絡信號同時混合顯示的功能。全部信號均能夠以開窗口方式任意位置、任意縮放、拖動、拼接、漫游、疊加顯示，并達到完全動態實時。

    Voury卓華微間距LED大屏幕拼接顯示系統以系統工程、信息工程、自動化控制等理論為指導，將國際最卓越的高清晰數字顯示技術、拼接技術、多屏圖像處理技術、網絡技術等融合為一體，使整套系統成為一個高亮度、高分辨率、高清晰度、高智能化控制、操作先進的大屏幕顯示系統。能夠很好地與用戶監控系統、指揮調度系統、網絡信息系統等連接集成，形成一套功能完善、技術先進的交互式信息顯示及管理平臺。

    建設完成后的微間距LED大屏幕顯示系統滿足以下要求：

    ð      支持Windows、UNIX、Linux操作系統。

    ð      支持TCP/IP等標準網絡協議。

    ð      可根據用戶需要在大屏幕上任意顯示各種動態、靜態視頻和計算機/工作站圖文信息。

    ð      LED拼接大屏幕系統對網絡信號、視頻信號、RGB信號各種信號源的圖形具有相同的拼接能力，達到無縫拼接。

    ð      系統可實現多路動/靜態信號窗口的縮放、移動、漫游等功能。

    ð      LED拼接大屏幕顯示系統可以與安全指揮中心、網絡管理系統及其它系統聯網運行。大屏幕顯示系統軟硬件連接簡單，無需對集成的計算機系統做任何調整和改動。不管計算機系統的軟件及網絡硬件有何改變，大屏幕顯示系統均可正常使用，確保整個系統的通用性及可任意擴展。

    整套系統的硬件、軟件設計上已充分考慮到系統的安全性、可靠性、可維護性和可擴展性，存儲和處理能力滿足遠期擴展的要求。

    為保證服務質量，Voury卓華建立起業內唯一的三級售后服務體系，省級、地市、縣級區域全覆蓋，形成三維立體的保姆式應急服務體系：

    省級區域：

    提供7×24小時售后服務電話,總部高級工程師每三個月巡檢一次。

    地市區域:

    提供7×24小時售后服務電話,高級售后工 程師每一個月巡檢一次。

    縣級區域:

    簽約合作商提供全天候售后服務。

    Voury卓華24小時客戶服務熱線：400-0110-531 重要應用時提供技術人員現場保障現場保障！
