項目背景

    與美國頂尖醫學院相同，北卡羅萊納大學教堂山分校 (UNC) 醫學院也將 Grand Rounds (病例研討會/大查房)作為其醫學教育課程的重要組成部分。舉行外科病例研討會的目的是為 UNC 的師生和員工提供更具吸引力的教學模式。來自本地、區域乃至國際的演講者將在會上分享關于臨床教學、科學研究、技術發展以及與 UNC 當前及新一代外科醫生相關的諸多課題內容。全球的醫學界人士均可通過互聯網在線參與其中。這正體現了希波克拉底誓言的核心價值：作為醫生，積極分享醫學知識，造福患者并推動醫療進步。

    項目挑戰

    為促進醫學交流，UNC 醫學院外科系聘請了 IT 部門的 AV 工程師 Christopher Ferrer 來負責設計和安裝最先進的 AV 系統，對 Burnett Womack 大樓的四層進行全面的改造。項目的核心是構建一個可容納 140 人的外科教學中心，方便 UNC 外科醫生與同行之間進行課題研討。Ferrer 找到集成商 ClarkPowell 為其提供 AV 系統設計和安裝服務。Extron 作為 AV 切換、分配及控制系統的供貨商。

    解決方案

    除了宏大寬闊的教學中心，項目中還包括集成 AV 系統的全新辦公空間及會議室。從大樓的改造到 AV 系統的調試，整個工程歷時三年，于 2020 年秋季全部竣工。待 2022 年 UNC 全新外科大樓正式啟用后，樓內所有的 AV 系統均將通過網絡接入操控室，實現一體化的集成。

    1AV 系統促進醫學知識的廣泛傳播

    無論同行們身處最前排還是最后排，亦或是遠在地球的另一邊，教學中心的 AV 系統都能夠像 UNC 外科醫生手中的手術刀一樣，嫻熟準確地切入核心。

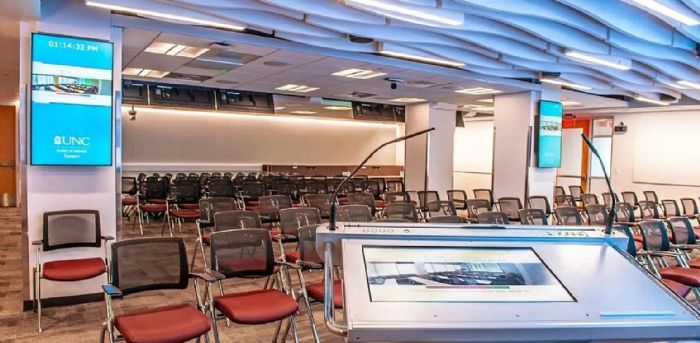

    智能講臺位于 24' x 5' 拼接墻的前方，它將來自講臺 PC 或用戶筆記本電腦的視音頻信號發送至 AV 系統。其它 AV 信號源還包括媒體播放器和移動設備的無線連接。除此之外，還有控制室 PC 及場館周圍多臺 PTZ 攝像機。

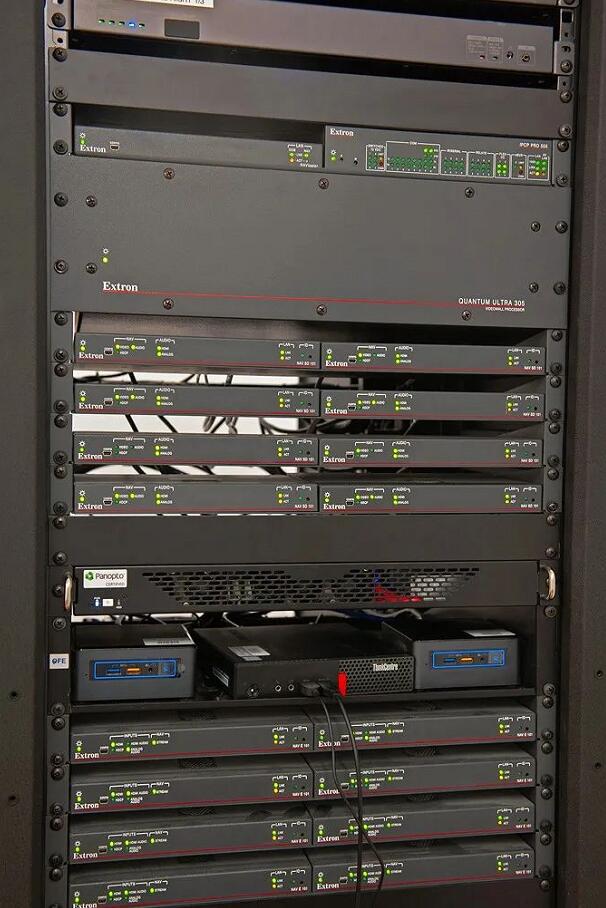

    直顯式 LED 拼接屏由左、中、右三部分構成，通過 Extron Quantum Ultra 305 拼接墻處理器提供多達 6 路 4K HDMI 信號源。該拼接墻處理器支持靈活的開窗功能，能夠在屏幕上顯示不同分辨率、格式及方向的視頻畫面。它還負責為講臺對面的兩臺預監顯示器提供信號內容。在視頻會議期間，處理器能夠將本地畫面、共享畫面及遠端與會者畫面合并顯示在預監顯示器上。

    觀眾席上方的 6 臺平板顯示器用于增強后排觀眾的觀看效果。為實現與遠端的互動，AV 信號可被分發至 Cisco 視頻會議系統，Zoom 等用于統一通信平臺的軟會議終端，以及 ExtronSMP 351 流媒體處理器。SMP 351 可實現信號內容的實時流傳輸和儲存，并可將其歸檔至 Panopto 平臺用于課堂教學。

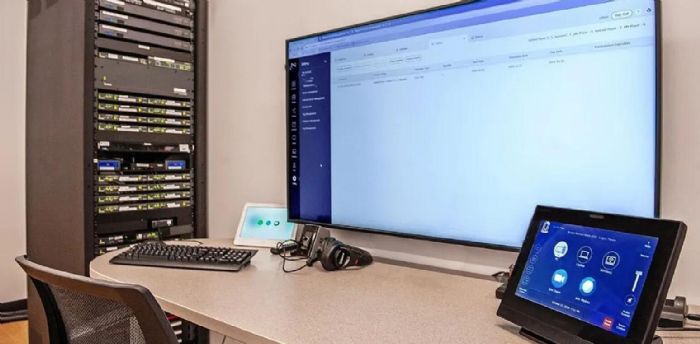

    IP Link Pro 控制處理器 IPCP Pro 555 控制著所有房間的功能，包括 AV 信號路由、PTZ 攝像機以及室內燈光。用戶可通過墻面的 12" 觸摸屏 TLP Pro 1220MG 集成的直觀的 GUI 用戶界面來進行選擇切換。演講過程中，控制室的工作人員亦可使用控制室 PC 及連接至 NAV 視音頻網絡的平板顯示器來協助演講者播放視音頻內容，桌面的 12" 觸摸屏 TLP Pro 1220TG 采用與講臺觸摸屏相同的用戶界面配置。

    2NAV Pro 是實現 AV 信號分布的核心

    Extron NAV® Pro AV over IP 編碼器和解碼器將每一路 AV 信號源與其對應的 AV 終端相鏈接。NAVigator 系統管理器負責配置及控制整個 NAV 系統。NAV Pro 是此類應用環境的理想之選，因其能夠通過 UNC 現有的數據網絡傳輸視音頻及 AV 系統控制信號，具有極低的延遲性、便捷性和經濟適應性。此類特性對于要求傳輸實時病人生命體征遙測數據，且終端不斷擴展的 AV系統而言是至關重要的。這些端點包括教學中心及其所有信號源、顯示器和網絡流傳輸，集成 AV 系統的會議室和員工辦公室，大廳和走廊的顯示器，以及 UNC 全新外科大樓內的 24 間帶有 AV 系統的手術室。

    3DTP CrossPoint 切換器為會議室提供信號源選擇、音頻放大及控制功能

    對 Burnett Womack 大樓四層的改建包括建造全新的會議室，既可單獨使用也可作為教學中心的空間拓展。兩邊各自配備單獨的 AV 系統設施。矩陣切換器 DTP CrossPoint 84 4K IPCP SA 集成的音頻功率放大器和內置的 IPCP Pro 控制處理器可將所選 AV 信號內容連接至交互式觸摸屏顯示器。演講者可從多路信號源中選擇 AV 內容，如：通過 3 路輸入切換器 DTP T USW 233 連接的用戶筆記本電腦；會議室本地 PC；通過無線端口接入的移動設備；視頻會議攝像機或通過 NAV Pro 解碼器接入 NAV AVoIP 網絡的任一信號源。會議桌上的 7" 觸摸屏 TLP Pro 725T 用于 AV 系統功能控制，包括系統的開關、AV 信號源選擇及音量大小等。

    成果反饋

    UNC 外科的使命是 “用創新且全球領先的醫學研究培養新一代外科醫護人員及專家，為病人提供最高標準的護理”。負責教學中心創建指導工作的外科主任在項目竣工后指出，“全新的中心將為未來的醫學研討及培訓提供最頂尖的空間環境。”

    通過現有的企業數據網絡，我們可發送不同信號源內容至任一顯示器。由 Extron Quantum 拼接墻處理器驅動的 24’ x 5’ 的直顯式 LED 顯示屏，具備多種圖像解析度轉換及窗口布局功能，為同時呈現大量信息(如病歷、照片及實時視頻)提供了完美的畫質，讓不同位置、距離的觀眾均可輕松獲取。

    外科教學中心、拼接屏以及通過 NAV AVoIP 網絡連接起來的四層所有會議室，這一切都超乎了所有人的預期。如果沒有 Extron 如此優異的廠商愿意接納我們的設計理念、為我們提供專業的培訓和支持，如今這一切都將無法實現。
