與 Extron 長達 15 年的成功合作經驗，使我們堅信其產品是 Hill 圖書館的理想之選。無論何時何地，Extron 的支持和服務都是讓我們可以百分百信賴的。

    Ryan C. Hunter, CTS, EAVA, ECP AV 技術負責人 NCSU

    NCSU Hill 圖書館 2021 新增的視音頻空間包括：上圖顯示的可視化工作室 - 360° 沉浸式投影；創新工作室 - 采用虛擬現實及其它新興技術的場館；以及數據體驗實驗室 - 數據科學、可視化及分析的交互式協作空間。此類及其它高科技的空間將 Hill 圖書館打造成為集學習、教學、研究、協作和實驗于一體的一站式教學中心。

    北卡羅萊納州立大學 (NCSU) 內， 擁有藏書超過 100 萬冊的 D. H. Hill Jr. 圖書館是以其英語教授 Daniel Harvey Hill, Jr. 的名字命名的。他是 NCSU 最早的五名教師之一， 并曾在 20 世紀初，擔任多年校長職務。圖書館的建造曾歷時數十年，分階段完工。2021 年，學校對整幢建筑實施了大規模的改造升級。

    項目挑戰

    本次項目旨在對現有建筑進行全方位改造，當中涉及諸多高新技術，包括引入和升級最先進的視音頻系統設施。旨在將 Hill 圖書館打造成為集學習、教學、研究、協作和實驗于一體的一站式教學中心。2021 新增的視音頻空間包括：創新工作室 - 采用虛擬現實及其它新興技術的場館，可視化工作室 - 360° 沉浸式投影，以及數據體驗實驗室 - 數據科學、可視化及分析的交互式協作空間。與此同時，館內已有的同類空間也得到進一步的增加和拓展，如：小組研習室、學習實驗室及演示空間等。Extron AV 切換、分配及控制產品為以上空間系統的正常運行中發揮著至關重要的作用。

可視化工作室內部采用 360° 投影， 其外部造型請參照本文上方的封面圖片

    解決方案

    NCSU 的 AV 技術團隊決定為 Hill 圖書館選用 Extron AV 切換、分配及控制產品，部分是由于其使用 ExtronGlobalViewer Enterprise 軟件集中管理校內多個已部署 Extron 系統的教學場館。學校 AV 技術負責人 Ryan Hunter 表示：“我們看中Extron 的服務支持水平，且其近在咫尺的羅利大本營”。

    可視化工作室帶來沉浸式觀看體驗

    可視化工作室是一個為能夠帶給觀眾沉浸式體驗的環形劇場，用于演示校內師生制作的各類生動有趣的內容。8 臺投影機和 12 只揚聲器可為沉浸式教學、科研講座、專項課題及各類大型活動提供流暢的 360° 視頻演示和 Dolby Atmos® 環繞聲音效。

    1 臺 XTP II CrossPoint 1600 16x16 的矩陣切換器通過單根屏蔽雙絞線實現對節目內容及控制信號的傳輸并分發至投影機。每臺投影機配備的 XTP 接收器負責為其接收 HDMI 視頻及 RS-232 控制信號。

    音頻系統集成有 XPA U 1002-70V 和 NetPA 1001-70V AT 功率放大器，它們將來自模擬及 Dante 信號源的音頻進行放大后，傳輸至分布在墻面及天花板的擴聲系統。該系統由圍繞觀眾席安裝的 7 只 SM 28T 表面安裝型揚聲器和 4 只懸垂于天花板的 SF 26PT 懸垂式揚聲器構成。

    室內的 AV 功能及燈光可通過安裝了 Extron Control App 的 iPad mini 進行控制。IPCP Pro 555 控制處理器根據觸摸屏發出的控制指令，執行對所有 AV 系統設備的控制，而 IPCP Pro 250 則負責執行燈光控制。

    創新工作室實現訪客與演示畫面的 3D 互動

    創新工作室作為一種新型的學習空間，主要通過交互式投影來展示師生的作品。10' x 5' 的畫面被投射在室內的 4 個桌面上，每個桌面由四張桌子拼合而成。每個畫面均由上方天花板，垂直于桌面安裝的 4K 激光投影機直接投射下來。當訪客與投影畫面互動時，深度攝像機可感知到桌面上方 3D 空間內訪客的手勢動作，與之展開互動。這樣的互動體驗依賴于 Relative Scale LLC 提供的軟件。該公司總部位于羅利，員工中有多名為 NCSU 的校友。

    關閉投影并移動帶滾輪的桌子，可對場地進行重新布置，以用于研討會等活動。3 臺常規安裝的投影機及配套的下拉屏幕此時可用于內容演示。

    同樣的，XTP II CrossPoint 1600 矩陣切換器和 XTP SR HD 4K HDMI 接收器負責為投影機和音響系統提供視音頻信號的切換及分配。上述 4 個桌面展臺的信號源內容分別來自 4 臺 PC。常規演示內容則由 3 臺 HDMI 墻面板發送器 XTP T HWP 101 4K 負責信號傳輸。5 臺 MPA 601 單聲道功率放大器可驅動桌上方及演示區域的 10 只天花板揚聲器。AV 系統的操作由墻面的 12" TouchLink Pro 觸摸屏 TLP Pro 1220MG 通過 IPCP Pro 555 控制處理器來完成。

    數據體驗實驗室及南區學習實驗室的AV 系統

    大大增強了數據可視化體驗

    數據體驗實驗室及附近的南區學習實驗室提供了各種工具，以促進校內師生掌握數據科學及數碼學術的專業技能。這里的工作人員可指導同學們組織和利用數據集，并通過基于不同圖形及地理空間的方法來創建數據可視化。專注于數據科學和數字研究的校內團體也將這里作為其會議中心。多媒體是此類實驗室踐行數據可視化技術的關鍵。數據體驗實驗室多用于小組演示。南區學習實驗室則是可用于大、小組學習討論的主動學習教室。

    數據體驗實驗室配備 86" 交互式觸摸顯示器。來自 PC、無線連接端或 HDMI 墻面連接器的 HDMI 視頻及音頻通過 HC 404 會議室協作系統被傳輸至顯示器。顯示器的觸控端口及其無線鍵盤及鼠標通過 1 對 USB Extender Plus 發送器/接收器連接至 PC。用戶可通過墻面安裝的 NBP 106 D 網絡按鍵面板對其進行控制。

    南區學習實驗室部署了多個 AV 信號源及顯示器。XTP II CrossPoint 1600 矩陣切換器用于內容及控制信號的路由及分配。同學們可通過連接任一 XTP T HWP 101 4K HDMI 墻面板發送器(共 6 臺)或無線連接端(共 7 個)，實現 HDMI 內容共享。教師講臺配備 1 臺 PC 及 1 個訪客 HDMI 連接端，兩者均可通過 XTP 發送器傳輸信號至矩陣切換器。用戶還可從連接至講臺 PC USB 端口的 PTZ 攝像機獲取視頻。2 臺安裝在天花板的投影機，和 6 臺 48" 主動學習顯示器均接收來自 XTP 矩陣切換器的信號。

    室內音頻系統包括天花板麥克風陣列、無線麥克風及由矩陣切換器傳輸的來自模擬及 Dante 網絡源的節目音頻。MPA 601 功率放大器為室內揚聲器提供音頻放大。

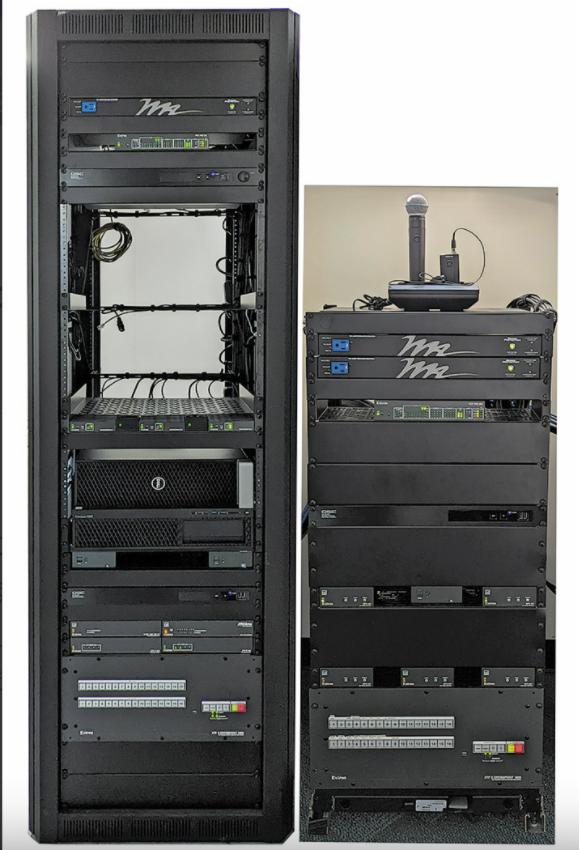

左圖：可視化工作室 AV 機柜；右圖：創新工作室 AV 機柜

    以上 AV 系統通過 IPCP Pro 555 控制處理器進行集中控制。這里提供兩個觸摸屏用戶界面：1 個是安裝有 Extron Control App 的 iPad mini，另一個是位于講臺的 12" TouchLink Pro 桌面型觸摸屏 TLP Pro 1220TG。

    樓內所有集成 AV 功能的小組研習室

    皆是便捷的協作空間

    小組研習室是討論、分享創意的絕佳場所。每張桌子配備四個座位，側墻為白板，桌前方安裝有 48" 平板顯示器。與會者可通過 HC 402 會議室協作系統實現 HDMI 內容共享，其連接方式可選擇與 HC 402 墻面板發送器的有線連接或通過無線連接端。與墻面板發送器相鄰的 NBP 106 D 按鍵面板可用于 AV 系統控制。

整個圖書館的九個樓層均設有小組研習室

    成果反饋

    伴隨 2021 秋季學期返校之際，NCSU 在 Hill 及 Hunt 圖書館舉行了為期多天的歡迎活動，以此來宣傳圖書館提供的服務、空間乃至專業知識，包括全新改造的 Hill 圖書館大樓。因新冠疫情中斷了一年之后，各類虛擬及面授的研習班、研討會等活動排滿了整個 2021 秋季的時間表，活動多以 HyFlex 線上線下融合的方式開展，使得在全新 AV 空間的同學和遠程的同學能夠同時參與其中。場館內展示的部分有趣且富有教育性的內容包括：由 NCSU 校友在當地創辦的企業所策劃的 16 mm 復古電影、新聞短片和紀錄片，以及一系列講座活動，如通過圖層構建地圖實現地理空間數據分析及可視化。經過一段時間的試運行，為部分師生提供體驗機會之后，Hill 圖書館及其所有的新型高科技空間于 2021 年 8 月中旬正式面向全校師生開放。鑒于其在悠久歷史中的數次改造創新， Hill 圖書館將繼續迎向未來更高的創新升級。就目前而言，最先進的視音頻技術令步入這里的人們受益匪淺，即使是新生也對此抱有極大的興趣，他們早已習慣于讓日漸普及的技術滲透至生活的方方面面。
