James D. Gossett 小學是美國德克薩斯州蘭金的一所公立小學，現有學前班至五年級學生 150 余人，教職工 30 余人。2022 年秋季對于學校的每一位成員來說都意義非凡。他們成功搬入嶄新的，占地 69,080 平方英尺且集成領先技術的教學樓。樓內設計布局和色彩搭配極具特色，力求為同學們構建良好的學習環境，激發其學習興趣。大型中庭可同時用作非正式集會區和學習空間。

    CHALLENGES

    項目挑戰

    本項目的終極目標是讓多媒體信號內容被分布至樓內的每個角落。與此同時，樓內系統部署應具備靈活性、可伸縮及可擴展性。項目組決定選用 Extron NAV® Pro AV over IP 系統，使得不同 AV 信號源均可通過 1 Gbps 專屬 IP 網絡被路由至任一顯示器，包括 Dante 音頻。

    SOLUTION

    解決方案

    IP 網絡由電信機房的 9 臺 1 Gbps 網絡交換機構成。那里部署有超過 650 根 CAT 6A 以太網線路。連接各路視音頻信號源的 NAV Pro AVoIP 編碼器可提供高品質、超低延遲的視頻、HDMI 及 AES67 音頻傳輸。各顯示器后方的 NAV 圖像解析度轉換解碼器可對視頻信號進行優質的圖像解析度轉換，以匹配本地顯示器。當前校內已部署 135 個 NAV 端點，未來仍有廣闊的拓展空間。Extron DMP 128 Plus DSP 音頻處理器通過 AES67 接收來自 NAV 端點的網絡音頻。NAVigator 系統管理器可配置、管理和控制各 NAV 端點，它也可被完全集成至 Extron Pro 系列控制系統。樓內的 Extron 觸摸屏可提供便捷操作，并可與控制處理器和 NAVigator 協同工作，以實現對 AV 系統的全面控制。在 Gossett 小學，AV 多媒體內容可滿足師生教學、協作及信息溝通等應用需求。這些具體是如何實現的呢？接下來讓我們一探究竟。

    校長辦公室

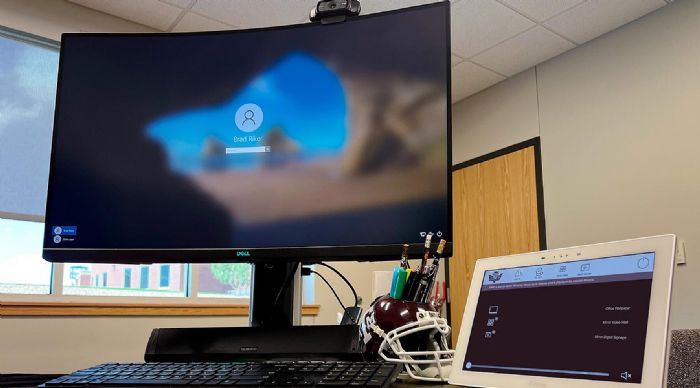

    校長的辦公桌上配備了一臺 PC 工作站，用于視音頻內容制作，并通過 TouchLink® Pro 觸摸屏選擇視音頻內容的路由。室內還配備有平板顯示器和 Camera-Speaker Bar。校長可通過它們參加視頻會議，并可從這里向校內所有集成 AV 系統的教室進行廣播。行政辦公室內運行了 Extron 控制應用程序的 iPad，通過無線 Wi-Fi 可實現 AV 系統控制界面的鏡像， 使得 AV 系統控制可被延伸至這兩個辦公室，乃至校內其他地方。

    會議室

    兩間會議室中，較大的一間位于一層，與校長辦公室相鄰，較小的一間位于二層。除大會議室采用 65" 觸控顯示器，另一間采用 55" 顯示器之外，兩者的 AV 系統配置基本相同，都集成 Camera-Speaker Bar 和 PC。桌面的 Cable Cubby® 接線盒內配備可卷收的 HDMI 和 USB-C 電纜，以及交流電源插座，供與會者連接個人設備，以共享 AV 內容至室內大屏幕或會議應用程序。嵌入桌面的 TLP 觸摸屏用于 AV 系統控制。

    教室

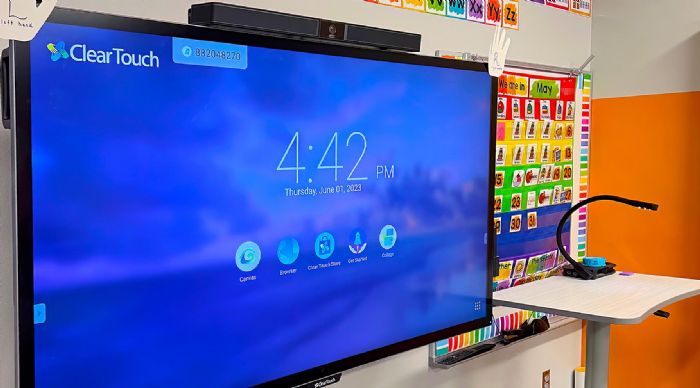

    毋庸置疑，教室是任何學校的核心及“靈魂”所在。Gossett 的 22 間教室標配 65" 交互式觸控顯示器，Camera-Speaker Bar 和 PC。觸控顯示器可顯示視頻會議及課件內容。課件內容通常來自室內的教師工作站或與 NAV 墻面板編碼器 HDMI 端口連接的設備。Extron Pro 系列控制系統負責 AVoIP 網絡配置及信號路由，確保各教室的內容僅顯示在本地的 65" 顯示器上。但 AVoIP 網絡的靈活性允許來自校長辦公室等管理員賬戶的 AV 信號內容在全校范圍內廣播。

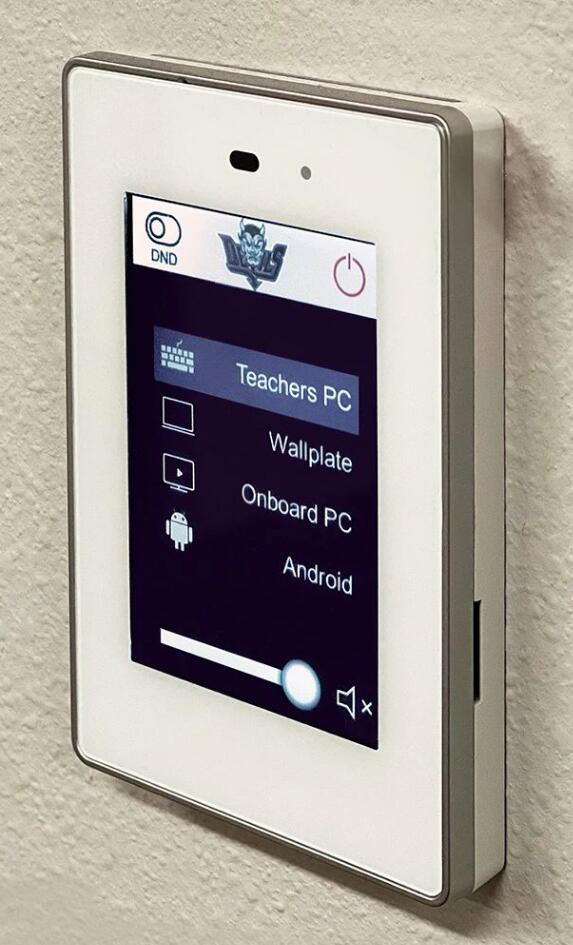

    教師可使用所在教室的墻面型 TLP 觸摸屏控制 AV 信號路由及其他本地 AV 系統功能。觸摸屏采用友好且直觀的 GUI，令教師能夠更加專注于課堂教學，而無需糾結如何使用 AV 系統。

    AV 系統控制

    采用定制化 GUI 界面的 TLP 觸摸屏分布在集成 AV 系統的各房間內，可為用戶提供 AV 系統的本地控制。這一切主要通過校長辦公室和一樓會議室安裝的兩臺 IPCP Pro 250 控制處理器來實現。電信機房 AV 機柜內的 IPCP Pro 360Q xi 控制處理器被用作整棟大樓的輔助控制器，可提供以上兩臺本地控制處理器未覆蓋的 AV 系統功能控制。同機柜安裝的 NAVigator Pro AVoIP 系統管理器用于 NAV Pro AVoIP 系統的初始設置、維護、控制和更新。AV 技術支持人員使用 Extron GlobalViewer® Enterprise，可從其總部的中央服務臺遠程監控 AV 系統，進而及時進行預防性維護，并快速響應教職員工發出的幫助請求。

    拼接墻（Videowall）

    9' x 16' 的曲面拼接墻由直顯 micro-LED 按照 4x4 的布局拼接而成，用戶從上下兩層的中庭位置都能清晰地看到。它由 16 臺支持 Extron WindoWall® 技術的 NAV 圖像解析度轉換解碼器提供信號支持，能全屏或拼接演示多路信號源。拼接墻周圍安裝有支持 HDMI 輸入的 NAV 墻面板編碼器，可輕松連接本地 AV 信號源至拼接墻。與編碼器并排安裝在墻面的 TLP 觸摸屏提供了便捷的系統控制點，用戶可在此選擇拼接墻演示的 AV 信號內容。與樓內其他顯示器相同，此拼接墻可演示通過 AVoIP 網絡傳輸的任一信號源內容。

    公共區域數字標牌

    樓內分布有多臺數字標牌顯示器，包含接待大廳的 75" 平板顯示器，一樓主通道的 98" 平板顯示器，以及走廊的 10 臺 43" 平板顯示器，每臺均配備有 NAV 圖像解析度轉換解碼器。這里有 6 臺 AV 信號源設備專門為數字標牌提供信息。其中 5 臺為 SMD 202 流媒體播放器，用于特別信息的存儲，如循環播放的校內公告、就地避難通知、疏散通知，以及 2 路備用的信息通道。ShareLink® Pro 1100 演示系統允許經授權的便攜式設備通過 Wifi 連接共享內容。無線信號內容主要用于中庭拼接墻的演示。每路信號源都對應 1 臺 NAV 編碼器，以實現該信號在整個 AV 網絡當中的分配與切換。

    圖書閱覽區音頻系統專為大空間而優化

    圖書館閱覽區位于中庭開放區域。因這里也用于舉辦學生集會，使得現場難免嘈雜。基于 Dante 網絡的 DMP Plus DSP 音頻處理器可對通過 IP 或 Dante 網絡傳輸的來自無線麥克風，NAV AES67 音頻，以及來自室內音頻接口及藍牙接收器的音頻信號進行選擇及混音處理。DMP 128 Plus 可實現增益、均衡及回聲消除等功能的個性化設置，以確保卓越的語音清晰度。通過強大的功放驅動表面安裝型揚聲器，使得觀眾能夠聽到清晰的語音，而不受周圍嘈雜環境的干擾。

    RESULTS

    成果反饋

    AVoIP 是 K-12 學校的完美解決方案。Extron NAV 讓我們在成功部署 AVoIP 系統的同時，也體驗到 Extron 聞名于業界的產品品質和技術支持。當前正值學校 2023 ‘夏日沖刺’暑期課程進行時，全新 AV 系統收獲了來自教師、管理人員乃至 IT 團隊的一致好評。
