位于加拿大溫哥華的不列顛哥倫比亞理工學院 (BCIT) 需拓展培訓空間，來滿足全省對專業有素的健康護理人員日益增長的需求。該校健康科學院建造在其本拿比校區的健康科學中心 (HSC) 正是應需而生。它旨在通過集成 AV 技術的協作學習環境和尖端醫學設備，將基于場景的實操體驗融入日常理論學習中。

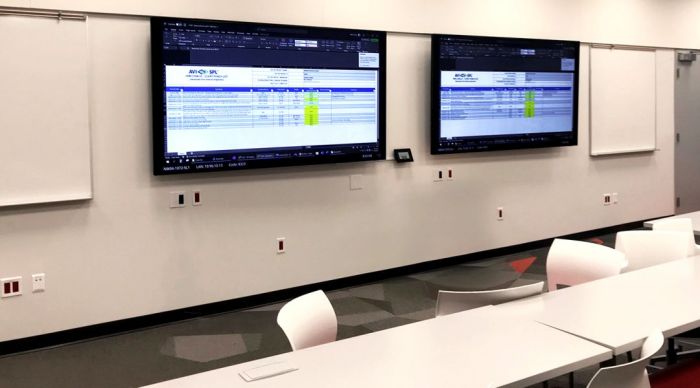

    四層高，占地 9909 平方米的 HSC 是加拿大頂級的情境式健康護理培訓中心。內部配備自主學習教室、會議室、計算機實驗室、可分離式報告廳以及諸多基于專業課程的教學實驗室。

    Extron 作為核心設備供貨商與設計顧問 McSquared 和集成商 AVI - SPL 全程保持緊密合作，將 BCIT 的健康科學院打造成為世界最先進的健康醫學專業培訓中心之一。

    —— Marcel Schoenenberger

    ——首席顧問

    —— McSquared

項目挑戰

結構部署要求：

    優化視線、抑制噪音和獨立的聲學空間。

    AV 系統功能要求：

    最佳的視頻質量，AV 信號切換，不同信號格式間的視頻轉換，聲音還原以及課堂錄播及流傳輸

    直觀的控制系統需支持通過室內的觸摸屏和各類無線便攜式設備實現多點位控制

    信號內容可支持本地演示，亦可支持在校園內外的遠端演示

    實驗室系統可整合來自計算機、PTZ 攝像機、醫療設備乃至技術增強型人體病患模型的信號

    各 AV 系統都支持遠程、實時監控，以及實驗室和控制室之間的私有及公共通信

解決方案

    為滿足以上嚴苛的需求，設計顧問 McSquared 最終選用了 Extron 的 AV 產品及軟件。雖然 Extron 產品遍布整個培訓中心，但本文將重點聚焦集成 AV 系統，使同學們能夠學習如何在受控環境下安全行醫的模擬實驗室。

    此類實驗室可模擬從醫院和醫療實驗室設置，到急診響應和分診等不同情境。現場提供診療室、技術增強型病床、帶 AV 連接的急救車、護理呼叫系統、藥房系統和用于危機處理培訓的模擬傷害模型。每間實驗室都關聯一間控制室，并包含八個病床工作站。控制室單個工作站可管理兩張病床，允許不同情境同時運行。

    病床周邊配備 1 到 4 臺 PTZ 攝像機，Shure® 無線麥克風系統，天花板揚聲器和 Sharp® 50" 墻面顯示器。床上方的 PTZ 攝像機可采集現場畫面用于流傳輸/存檔，并為控制室操作員進行監控及交互式通信提供便利。特定病床工作站的鉸接臂加裝 24" 顯示器，兩路 HDMI 輸入端自天花板垂下，另有至少帶 1 路 HDMI 輸入的墻面板及一路內置于手術燈具的定焦攝像機。部分演示工作站還配備多普勒超聲或腎透析機等專用醫療設備。

    顯示內容包括來自患者模擬器或計算機的生命體征數據、其他計算機和設備生成的健康數據以及 PTZ 攝像機采集的畫面內容。

    與 AV 系統關聯的有學習管理系統 (LMS) 、健康記錄和匯報系統 (HCDS)，以及 Kaltura® 課堂錄播內容管理平臺。該配置可采集多達 4 路視頻媒體流， 并以 1080p 的分辨率，實現四窗口同屏顯示，或以 4K 分辨率全屏顯示單通道視頻。每路視頻流均可被存檔，用于后續回放。

    中心內配備超過 50 個人體病患模擬器。每張病床上的“病患”都對接 AV 系統及專業醫療設備。床頭的 Extron TouchLink® Pro 10" 觸摸屏用于系統控制。模擬器可模擬不同疾病癥狀，且大部分可模擬一種或多種人體生理反應。模擬器內置有揚聲器，且多數還配備麥克風，用于實驗室學生和控制室操作員之間的診斷會話。各單元可通過 Wi-Fi 網絡連接至路由器。

    NAV Pro AVoIP 連通一切

    NAV 系統成功將主動學習/教學空間、實驗室及各類模擬器連接在一起，從而能靈活將任一信號源路由至任一顯示器。NAV 編碼器可分別對接病床工作站的 PTZ 和半球型攝像機，以及病床和教師工作站計算機以及墻面板的 HDMI 連接。這里共有超過 230 臺 NAV 編碼器通過 IP 網絡傳輸高品質、極低延遲的視頻和 AES67 音頻，還有超過 170 臺 NAV 圖像解析度轉換解碼器負責接收來自各編碼器的信號，為中心內各工作站的大屏顯示器和桌面顯示器提供像素級完美的圖像品質。

    ShareLink Pro 和用于主動學習的 LinkLicense

    各工作站配備有 Extron ShareLink® Pro 無線演示網關。它們可提供安全的連接，將來自學校平板電腦及其他獲得授權的便攜式設備的信號內容接入各實驗室的 AV 系統。這也使得 HDMI 墻面板能夠訪問 NAV 編碼器。

    協作式網關集成的主動學習 LinkLicense® 可通過多顯示器的應用，促進學生小組之間或師生之間展開課業內容的對比及討論。它也使得各病床工作站均可通過運行 Extron Control App 的平板電腦來進行操控。AVoIP 和控制系統可在具有多播功能的企業網絡上部署并運行。部分房間通過 Zoom™ 支持遠程學習和協作。專用電腦主機安裝的視頻會議軟件通過 Extron MediaPort 200 USB 橋接器連接至 AV 系統。

    為保障聲音的品質及錄播清晰度，各實驗室均配備 Extron XMP 系列音頻擴展矩陣處理器。它的 24 個 AEC 通道可確保病床工作站與遠端位置間的清晰通信。該處理器可為 48 路信號源和 48 個端點之間提供  Dante® 連接。技術人員可使用 Dante Domain Manager 執行用戶身份驗證和基于角色的安全防護。Extron AXI 系列 Dante 音頻接口可在必要時提供音頻輸入/輸出。該解決方案也支持 Dante 系統在 BCIT 網絡架構內的無縫擴展。

    控制無處不在

    通常情況下，控制室操作員負責連接集成的各系統，并向場內參與者提供遠程語音響應。在教師指導/協作學習模式下，教師可在病床邊使用觸摸屏或運行 Extron Control App 的平板電腦控制病患模擬器、醫療設備、計算機和其他信號源，乃至 AV 系統。

    當教師選擇從控制間設定場景模式，則由工作站的操作員接管設備。教師通過桌面麥克風，無線領夾式麥克風或耳麥與實驗室內戴耳麥的同學進行交流。控制室和實驗室之間的雙向通信通常可使用各工作站人員配備的一鍵通麥克風，以及與各病床對接的天花板麥克風和揚聲器來實現。無論采用何種方式，所有的通信都將被記錄，以便于流傳輸及存檔。

    各實驗室的控制系統都集成在一臺帶 LinkLicense 的 Extron IP Link®Pro 控制處理器上，大型實驗室則配備多臺。控制處理器可通過 Extron Global Scripter 這一基于 Python 的開發環境進行編程。用戶界面則通過 GUI Designer 創建，以確保直觀的布局，并可輕松復制到多個觸摸屏。

成果反饋

    與 Extron 團隊的合作非常愉快，溝通也很順暢，且現場有 AVI-SPL 的團隊與之配合，使得遠程調試非常成功。由于該項目發生在疫情期間，Extron 團隊能夠在不入境加拿大的前提下，遠程提供技術支持，這也是非常值得我們為其點贊的。

    ——Corey Furnell

    ——高級客戶經理

    ——AVI-SPL

    BCIT 全新的 HSC 是加拿大規模最大的情境式健康護理培訓中心，也被公認為世界最先進的中心之一。自第一天開課起，它持續通過構建主動學習及多元而復雜的模擬情境，推動學校的臨床教學不斷創新、發展與進步。集成的 Extron NAV 系統及更多優質產品和技術確保同學們在學習所需理論知識的同時，收獲更多有效的操作經驗，以期在未來更好地服務當地公民。
