猶他理工大學 (原迪克西州立大學) 是位于美國猶他州圣喬治市的一所公立大學，主校區占地 117 英畝。學校目前約有 12,500 名學生攻讀藝術、商業、教育、醫學、人文科學和 STEM 等專業的準學士、學士及碩士學位。這里推行以主動學習、學生職業規劃和產業分工協作為基礎的理工學院辦學模式，旨在促進區域經濟和勞動力增長。

項目挑戰

    為了讓校內占地 163,000 平方英尺的科學、工程和技術 (SET) 大樓具備最新視音頻技術的能力，校方的高級視聽管理員 Shaun Hayes 請鹽湖城專業 AV 集成商 Marshall Industries 協助其進行系統設計和安裝。Extron 為本項目的 35 間教室、實驗室、報告廳及會議室提供了 AV 切換、分配、控制及音頻放大設備。除此之外，學校 AV 技術團隊也積極推進校園 AV 系統標準化進程，對 31 座教學樓的 175 個房間的各類 AV 系統及其不夠穩定的硬件設備進行了全方位改造升級，旨在統一創建基于 Extron 技術的可靠且支持遠程管理的標準化系統。

解決方案

    與 Extron 長期且成功的合作經驗，是我們選擇其作為本次 SET 大樓及校內 AV 系統標準化升級的設備供貨商的主要因素之一。但更重要的是從技術層面，Extron 的 AV 系統控制及支持遠程功能的設備能夠為 AV 專業技術人員在設計、配置及管理復雜的房間系統時帶來極大的便利。

    Shaun Hayes

    CTS, ECP

    音視頻高級管理員

    猶他理工大學

    集成領先 AV 技術的 SET 五層教學大樓內設有科學、技術、工程及數學類院系的多個教學場所。它們均按需部署 AV 設備，從單屏教室到多屏大型報告廳，再到有多個解剖臺的解剖實驗室 (每個解剖臺都配備攝像機和顯示器，方便小組觀摩，無需擠在解剖臺周圍)。

01

常規教室

    分布在五個樓層的 20 間常規教室用于科學及工程類學科的教學。其 AV 系統均采用標準化的設計、外觀及操作， 使得教師無論在哪間教室上課，操作起來都能夠得心應手，同時也進一步簡化了系統維護。

    常規教室的 AV 系統均以內置音頻放大器和控制處理器的 DTP® CrossPoint® 4K 圖像解析度轉換演示矩陣切換器為核心中樞。86" 平板顯示器或投影幕 (具體視教室設計而定) 用于 AV 信號演示。教師通過 7" TouchLink® Pro 觸摸屏可在來自其工作站 PC、實物展臺、個人筆記本電腦及移動設備 (通過 ShareLink® Pro 500 傳輸) 或 PTZ 自動追蹤攝像機的 5 路 HDMI 信號源之間進行選擇。

    無線麥克風用于拾取教師語音，經切換器內置的功率放大器放大后，輸出至天花板揚聲器，滿足擴聲需求。天花板定向麥克風陣列可拾取室內音頻。來自切換器及定向麥克風的 AV 信號均可通過 Extron MediaPort® 200 USB 圖像解析度轉換橋接器被輸出至教師工作站 PC，再通過視頻會議軟件共享給遠端學生。

02

大型教室及報告廳

    為配合系統標準化這一理念，1-3 層的大型教室及主樓層的大型報告廳均采用常規教室 AV 系統設計并加以擴展，以適應更廣闊空間需求。最直觀的體現在加裝多臺投影機和平板顯示器。使用單臺 PTZ 攝像機時，大型空間兩套天花板定向麥克風陣列的拾音范圍足以覆蓋新擴展的區域。為簡化 AV 系統控制，室內兩側墻面各有一臺 7" TLP 觸摸屏。天花板安裝的 12 只揚聲器用于保障語音清晰度。它們由 200W 的 XPA® 功率放大器提供驅動。音頻處理器負責傳輸信號至放大器。此類空間的演示矩陣切換器配置更多路輸入和輸出端口。

    學校推行標準化理念的核心在于實現用戶操作體驗的一致性。通常，教師們每天都會出入不同的教室進行授課。我們希望所有教室的 AV 系統為其提供的操作體驗是可靠且一致的。為此，我們也使用 GlobalViewer® Enterprise 軟件設計部署了強大的 AV 管理后臺，以最大化地提升 AV 系統的正常運行時間。

    Shaun Hayes

    CTS, ECP

    猶他理工大學

03

解剖實驗室

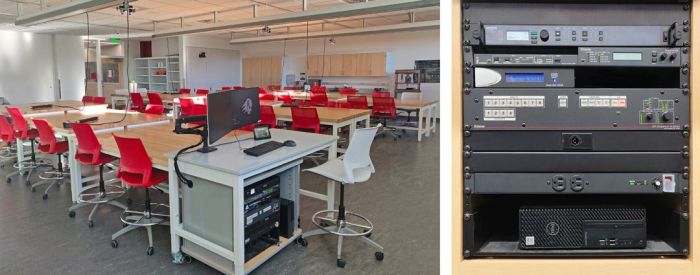

    兩間可合并式解剖實驗室內共設有 16 個解剖工作站。各工作站上方的攝像機可采集解剖過程細節，前方的 86" 平板顯示器則可顯示其采集的畫面內容。NAV® Pro AVoIP 系統可將來自任一工作站的視頻畫面共享至單個或所有工作站的顯示器，包括額外加裝的 4 臺 43" 顯示器和兩邊實驗室的教師工作站。各小組同學無需圍繞在工作臺周圍，即可清晰地觀摩解剖細節畫面。

    解剖實驗室同樣采用標準化的 AV 系統設計，包括通過 ShareLink Pro 500 無線共享便攜式設備的信號內容，和使用 MediaPort 200 USB 圖像解析度轉換橋接器將實驗室現場的 AV 信號內容共享給遠端的同學們。通過室內無線麥克風及天花板定向麥克風陣列拾取的語音及音頻，可經由音頻信號處理器及 MPA 601 功率放大器輸出至天花板揚聲器。用戶可通過 7" 墻面型 TLP 觸摸屏控制 AV 系統各功能，包括 AVoIP 信號的路由。而單臺 IPCP Pro 250 控制處理器和 NAVigator AV over IP 系統管理器可控制兩間實驗室的 AV 系統配置及信號路由。

    SET 大樓乃至校內各場館系統部署標準化的進一步落實，贏得了廣大用戶的一致好評。它們在提供穩定可靠性能的同時，也成功帶給用戶一致的操作體驗。我判斷其有效性的方式是這樣的，在升級基于 Extron 的標準化系統之前，我們每周都會接到數十通請求服務支持的電話。如今，這個頻率已下降至每周 5 通以下。

    Shaun Hayes

    CTS, ECP

    猶他理工大學

04

會議室及自習室

    音頻混音：2-4 層的三間會議室采用標準化 AV 系統，可供校內師生及員工使用。DTP2 切換器可在通過桌面 Cable Cubby® 電纜接入的 2 路 HDMI 信號源之間進行選擇。用戶亦可通過 ShareLink Pro 500 無線共享移動設備的內容。DTP2 接收器可將指定視頻內容輸出至 75" 平板顯示器，音頻則經由 MPA 601 功率放大器輸出至天花板揚聲器。

    院長會議室：5 層的院長會議室在保持與其他會議室相同系統部署的基礎上，將顯示器尺寸升級至 86"，并加裝 UC 攝像機、麥克風及視頻編解碼器，用于視頻會議。

    自習室：8 間小型自習室位于 3-5 層的學生休息區附近。室內配備的 HC 402 會議協作系統可方便大家交流協作。演示者只需將筆記本電腦接入 HC 402 系統墻面板的 HDMI 接口，即可啟動 AV 系統，并將內容共享至 43" 平板顯示器。房間無人時，AV 系統可自動關閉。

成果反饋

    SET 大樓于 2021 年 10 月正式向師生開放，并快速投入高頻率使用中。院長 Eric Pedersen 在剪彩儀式上表示：“這里的每個平方都是為優化學生的學習體驗而設計的。在未來的幾十年里，我們還將為理工科學生創造更多、更優質的實踐操作和就業實習機會，為大家未來就業及生活鋪路搭橋�！� 更有同學在校官方 Facebook 頁面留言道：“這里的一切都散發著自然和科技之光，這才是同學們真正需要的。”
