Q-SYS Core NANO

    Q-SYS AVC處理核心

    內容概況

    Core NANO 設備介紹

    Core NANO 功能特點

    一體式AVC處理核心

    網絡IO設計的處理核心

    優化應用空間

    功能特點

    Core NANO 應用場景

    會議室

    高等教育

    酒店娛樂

    集中式處理

    ......

    Core NANO 規格

Core NANO

    Q-SYS Core Nano是一款集音頻、視頻與控制（AV&C）功能于一體的處理器 ，旨在拓展Q-SYS生態系統至更廣泛的市場，包括企業、高等教育和醫療 等領域。Core Nano 與Q-SYS其他處理器都基于相同的技術平臺 構建，而Core Nano 更針對于純網絡化的AV&C系統，以及對處理能力有明確需求的客戶應用場景。

    PART 1

    功能特點

    1、 一體式 AVC （音頻、視頻、控制）處理器

    Q-SYS Core Nano 是基于Q-SYS OS的一個不斷成長的生態系統 產品，它能將音頻、視頻、控制的處理建立在靈活的軟件基礎上，因此AVC（音頻、視頻、控制）系統集成方式就變得異常簡單。

    什么是Q-SYS？

    Q-SYS是一個可云端管理的音頻、視頻和控制平臺，圍繞基于標準的現代 IT 架構構建。由Q-SYS OS(操作系統)、Q-SYS Product(產品生態)、Q-SYS Partners(伙伴生態)、Q-SYS Open(開放生態)集成的整個生態系統。

2、網絡IO設計的處理核心

    Core Nano提供純網絡化的全功能AVC處理能力，無任何板載模擬連接。

    *搭建全IP集成系統 / 集中管理/ 共享應用 等類型系統的最具性價比的安裝方式。

    Core Nano 提供更緊湊的解決方案 ，可根據用戶的實際需求 進行定制 ，提供高靈活 、可擴展 的解決方案。

    可選擴展類型：音頻I/O接口、控制I/O接口、攝像頭、視頻源I/O、交互觸摸屏 等。

    PoE 網絡話筒

    Q-SYS NM 系列NM-T1 是Q-SYS 原生的桌面網絡PoE 麥克風 ，是協作空間的理想選擇。該麥克風采用先進的波束成形技術 ，可確保周圍所有講話者的最佳清晰度和分離度。它還提供板載呼叫控制、可編程用戶按鈕和非接觸式靜音功能 ，讓用戶只需揮手即可靜音或取消靜音 。 作為原生 Q-SYS 產品，NM-T1 可無縫集成到您的 Q-SYS 系統中，無需復雜的編程。

    PoE 網絡揚聲器

    Q-SYS NL 系列網絡 PoE 揚聲器 為現代協作空間提供清晰的語音和音樂再現。作為原生 Q-SYS 產品，NL 系列有助于實現由 Q-SYS 系統基于網絡的音頻、視頻和控制的一體式解決方案。NL 系列網絡揚聲器只需通過一根以太網電纜即可集成到您的空間中 ，以減少整體硬件占用空間并降低系統成本。它們有三種外形尺寸(揚聲器、吊掛式和吊頂式)適配各種房間類型，利用 Q-SYS 程序只需要簡單的拖放就可以完成集成和控制功能。

    NL-C4 ：4寸PoE吸頂揚聲器

    NL-P4 ：4寸POE吊掛揚聲器

    NL-SB42 ：條形揚聲器

    QIO 音頻/控制擴展接口

QIO音頻擴展接口：

    QIO-ML4i ：4通道模擬話筒/線路輸入

    Q IO-L4o ：四通道模擬線路輸出

    QIO-ML2x2 ：2x2輸入/輸出

    QIO-AES8x8 ：8x8 AES3數字音頻

    QIO-TEL2 ：2路電話耦合

    QIO控制擴展接口：

    QIO-GP8x8 ：8x8 GPIO

    QIO-IR1x4 ：1x4 紅外擴展

    QIO-S4 ：4xRS232擴展

    QIO-LVR4 ：4x低壓繼電器擴展

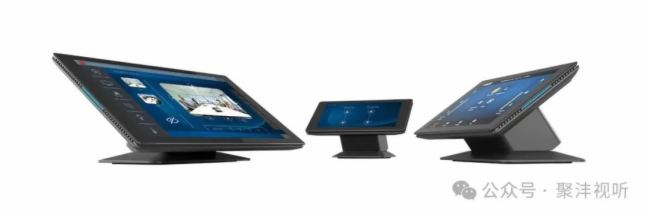

    TSG系列觸摸屏

    Q-SYS 提供 Q-SYS 平臺原生的高分辨率觸摸屏控制器系列。這些網絡電容式 PoE 觸摸屏顯示完全定制的用戶控制(UCI)界面。

    TSC-50-G3系列 ：5寸觸摸屏

    TSC -70-G3系列 ：7寸觸摸屏

    TSC-101-G3系列 ：10.1寸觸摸屏

    NC系列網絡攝像頭

    Q-SYS NC 系列會議攝像機以原生方式向 Q-SYS 平臺提供高質量的視頻饋送。在 Q-SYS OS 的驅動下，NC 系列可無縫集成到任何 Q-SYS 系統中，允許在網絡上的任何位置輕松進行攝像機饋送路由，而無需復雜的編程或視頻矩陣硬件。這些攝像頭視頻源通過任何 Q-SYS AV 橋接外圍設備傳送到大多數現代視頻會議應用程序，包括 Microsoft Teams、Zoom、Google Meet 和 騰訊會議等。

    NC-110系列 ：110°水平視野固定鏡頭網絡攝像機

    NC-12X80 ：電動PTZ、12倍光學變焦和80°水平攝像頭

    NC-20X60 ：電動PTZ、20倍光學變焦和60°水平攝像頭

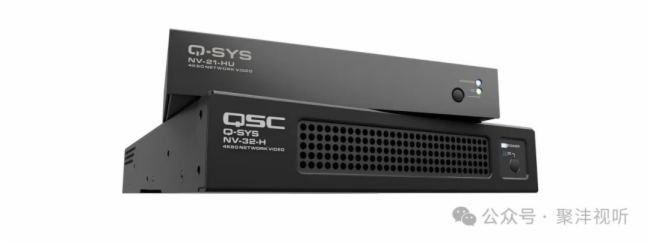

    NV系列網絡視頻終端

    Q-SYS NV 系列網絡視頻終端是 Q-SYS 平臺原生的多用途、軟件可配置設備，可實現高質量、低延遲的視頻分發。NV 系列靈活且可擴展，允許您根據項目要求定制系統組件，將正確類型和數量的視頻 I/O 放置在最需要的地方。

    NV-32-H ：3x2 HDMI 網絡視頻終端

    NV-21-HU ：1+1(1*HDMI+1*TYPE-C) x 1(HDMI)網絡視頻終端

    第三方設備

    （DANTE / AES67 / TCP/IP 等通用協議）

3、優化應用空間

    Core Nano可以用于多種安裝場景 的同時也為全空間的網絡化會議 集成提供了音頻 和視頻 基礎，特別是對于有挑戰性的空間環境。它帶有可以對接所有主流網絡會議軟件的USB集成 ，8個聲學回聲消除通道，2個VoIP網絡電話接口 ，對接現代化麥克風的軟件化Dant e ，以及可以應用于第三方設備的全功能控制引擎 。

    4、功能特點

    64 x 64 網絡音頻通道 (Q-LAN / AES67)

    8 個 AEC 處理器

    多達 32 x 32 個 Dante 音頻通道(標配 8 x 8 DANTE 通道)

    USB AV 橋接(8 x 8 音頻 + Q-SYS 攝像機支持)

    功能齊全的 Q-SYS 控制引擎(帶可選功能許可證)

    外部 USB 音頻設備主機

    最多 2 個 VoIP 實例

    1U 半寬，包括安裝硬件

    PART 2

    應用場景

    1、應用案例：會議室

    系統特點（可實現功能） ：遠程/本地音視頻會議、會議錄音、攝像追蹤、全IT網絡解決方案、全會議室控制集成(電動窗簾、照明、空調、電視等)、遠程監控、用戶權限管理、集成系統報警等。

    2、應用案例：高等教育

    系統特點（可實現功能）  ：電腦/視頻共享、預設場景切換、遠程音視頻會議、攝像跟蹤、全會議室控制集成(投影、照明、空調等)、遠程監控、用戶權限管理、集成系統故障報警等共功能。

    3、應用案例：酒店渠道

    系統特點（可實現功能） ：預設場景切換(多區域自由組合應用)、全區/分區控制集成(音頻、照明、電視、空調等)、消防/應急公共廣播、外部設備接入(音頻輸入/輸出、藍牙音頻、HDMI視頻編解碼等)、用戶權限管理、集成系統故障報警等共功能。

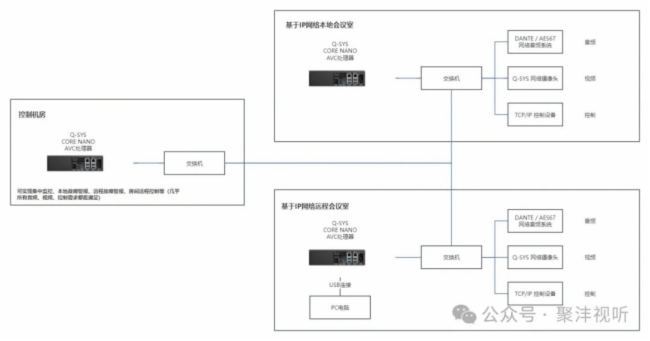

    4、應用案例：集中式管理

    系統特點（可實現功能） ：常見為集控機房應用，用戶權限管理(具備故障報錯、遠程操作等監控功能)、園區尋呼系統、園區應急廣播等。

    *Core Nano 提供最簡潔的AVC全功能處理核心，非常適合于總控機房、綜合指揮室等應用，可以隨時調用或者監控某個房間的系統。

    5、應用案例：......

    Q-SYS Core Nano 擁有完整的 Q-SYS 平臺核心功能，在設備內部已經集成音頻、視頻、控制模塊 ，并且能相互之間互相調用，能適用于絕大部分的AV集成的環境，如公共廣播、政企、醫療、教育、會議室 等。

    PART 3

    技術規格
