夏洛特中學是位于美國北卡羅來納州夏洛特市的一所頂級私校。近期，為配合學校體育項目的發展，學校建造了全新的 Klein 水上運動中心及 Harris 體育館。

    “Extron 的產品放心使用就好，我從不擔心其運行過程中會出任何狀況。憑借我在視音頻行業多年的從業經驗，Extron 品質始終如一。當您購買其產品時，您就明確知曉您能實現什么，以及毋庸置疑、無與倫比的客戶支持。”

    Ryan C. Knick, CTS

    技術服務及運營經理

    夏洛特中學

項目挑戰

    Klein 和 Harris 兩大場館建在全新的大樓內。這使得項目團隊需從頭設計部署可完全滿足樓內各空間 (如：體育館、舉重訓練館、摔跤運動館、水上運動中心、員工辦公室及會議室等) 應用需求及體驗感的 AV 系統。為簡化系統操作及維護，樓內所有 AV 系統均采用相似的布線架構，并配備同品牌及型號的 AV 設備。

解決方案

    “我們的終極目標是實現校內所有 AV 用戶界面外觀及操作體驗的一致性。我們采用相同的 TouchLink 基礎模板，并根據不同應用需求，對其進行微調。我們與集成商合作完成了本項目的控制界面配置。通過 Extron 的照明系統驅動程序，我們能夠在觸摸屏上實現對 Harris 體育館內的燈光進行調節。”

    Ryan C. Knick, CTS

    夏洛特中學

    本項目由校方技術服務和運營經理 Ryan Knick 主導，與專業 AV 集成商 ClarkPowell 合作來完成全新場館 AV 系統的設計和安裝。由于學校兩校區的教學空間已大面積部署基于 Extron 產品的 AV 系統。同時，Ryan Knick 作為從業多年的資深 AV 專家，也指定 Extron 切換、分配、控制和音頻設備為項目首選。

大堂視音頻演示

    大堂通過兩臺 75" 移動式平板顯示器以及視頻拼接墻播放數字標牌信息及重點賽事視頻。駐守在這里的主持人及活動組織者可使用手持、領夾以及鵝頸式無線麥克風播報相關資訊。Extron XPA® 100W 功放負責為這里的三只表面安裝揚聲器提供驅動，確保將清晰的語音及節目音頻傳達給在場的每一位來賓。

    DTP® CrossPoint® 84 4K 矩陣切換器可在大堂多路信號源 (包括：PC、數字標牌播放器以及用于無線共享移動設備內容的 ShareLink®Pro 500) 之間進行選擇。AV 系統可由運行 Extron Control 應用程序的流動 Apple iPad® 進行控制。用戶使用的操作界面可通過 Extron GUI Designer 軟件創建。iPad 通過大堂 Wi-Fi 可無線連接至體育館機柜內的控制處理器。

專業競技體育館

    Harris 體育館設有多個用于不同體育項目的專業競技及訓練場地。看臺區可容納超過 1,000 名觀眾。高品質的視頻投影及音響系統可為場內的體育迷們帶來沉浸式的觀賽體驗。這里也用于舉辦學校集會、畢業典禮、音樂戲劇演出及社區集會等大型活動。

    場內 AV 系統依據空間規模進行擴展。兩臺激光投影機分別朝向正前方及側墻的 226" 大型投影幕。音響系統由音頻 DSP、多臺高功率放大器及遍布整個場館的 14 只音樂會級揚聲器構成，確保傳輸高品質的有線/無線麥克風語音及節目音頻給場內觀眾。

    Extron 設備負責場內所有 AV 信號的分配及控制。集成 IPCP Pro AV 控制處理器的 DTP CrossPoint 84 4K 矩陣切換器是整個系統的核心。它通過與 DTP®發送器和接收器協同工作，可對接室內的有線信號源，及通過 ShareLink Pro 500 共享的無線信號源，并將其解析度轉換輸出至投影機。AV 控制處理器不僅可控制場內及大堂所有的 AV 設備，還可控制室內燈光，以及投影機/投影幕的升降。用戶通過墻面的 10" TLP 觸摸屏，或運行 Extron Control 應用程序的流動 iPad 控制 AV 系統。

舉重訓練館

    墻面的 85" 平板顯示器用于播放教學及勵志視頻。音頻方面，18 只 SF 26PT SoundField® 懸垂式揚聲器分布在各訓練站頂部的天花板，2 只耐候型揚聲器用于室外廣播。這里的揚聲器也由 XPA 100W 功率放大器提供驅動。音頻系統可接受來自多路信號源 (包括無線麥克風和藍牙) 的內容，允許教練在集體訓練時，或人們自己進行休閑鍛煉時，使用智能手機免提播放喜歡的音樂。

    DTP CrossPoint 84 4K 矩陣切換器可選擇并解析度轉換通過 HDMI 或 DTP 屏蔽雙絞線傳輸的各路信號源，包括教練辦公室的筆記本電腦、數字標牌顯示器，以及通過 ShareLink Pro 500 無線共享的移動設備信號。用戶點擊 iPad 上 Extron Control 用戶界面的按鍵可進行信號源選擇。

    “舉重訓練館的顯示器用于顯示日程安排及常規訓練視頻演示。而在運動室，我們低年級的體育老師通過視頻向 Pre-K 至 4 年級的學生演示常規練習以及如何進行團體運動。這些年級的孩子是視覺型學習者，視頻可幫助其更好地掌握課程內容。”

    Ryan C. Knick, CTS

    夏洛特中學

水上運動中心

    水上運動中心設有 8 賽道和 5 賽道的 25 碼比賽和熱身池各一個。兩者皆支持所有級別的水上運動項目。這里充足的觀眾席位，使其可承辦大型游泳賽事。全新 AV 系統在優化視頻記分牌功能的同時，也著力于為極具挑戰的聲學環境提供清晰的音質。該系統采用音頻 DSP 和專業級調音臺來定制聲音效果，并采用 700 至 2100W 的高功率放大器來驅動分布在泳池邊，游泳運動員長凳以及觀眾席等多個區域的高功率、耐候型表面安裝揚聲器。有線/無線麥克風允許播音員和教練向場內運動員及觀眾傳達信息。Extron IPCP Pro 255Q xi 控制處理器可執行用戶通過 7" TouchLink Pro 725T 觸摸屏發出的指令控制音頻設備。該觸摸屏與音頻混音器，以及播音員使用的鵝頸麥克風安置在同一個防水空間內。

會議室

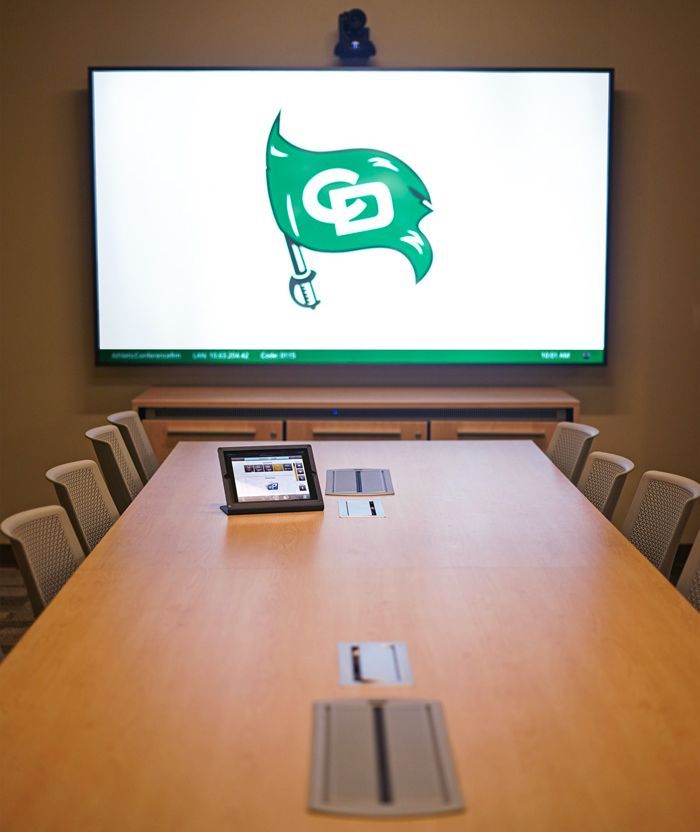

    體育總監及教練員辦公室位于 Klein 和 Harris 兩大場館樓上。這里設有接待區和 12 人會議室。會議室功能強大的 AV 系統可支持內容演示及視頻會議。與其他 AV 系統相似，會議室采用基于 DTP2 CrossPoint 82 圖像解析度轉換演示矩陣切換器，和 DTP 發送器/接收器的系統架構。AV 信號源包含多達 2 路用于筆記本電腦的 HDMI 有線連接，可通過會議桌兩端的 Cable Cubby® 1202 電纜安裝接線盒與系統對接。ShareLink Pro 500 允許使用移動設備的與會者通過 Wi-Fi 共享內容。藍光播放器也是信號源之一。

    98" 平板顯示器位于房間正前方。6 只 SF 26CT SoundField 天花板揚聲器由矩陣切換器內置的 100W 功放驅動，進而將高品質的音頻清晰地傳達給會議桌周圍的每個人。視頻會議方面，顯示器上方的 PTZ 攝像機用于采集場內與會者的畫面，會議桌上方的天花板麥克風則用于拾取其語音內容。錄音工具也包含在系統內。用戶可通過 iPad 控制 AV 系統。當 iPad 通過無線與矩陣切換器集成的控制處理器對接時，可實現對所有 AV 系統的直觀操作及控制。

成果反饋

    “理想的狀態是每 5 年進行一次視音頻系統升級。但實際更新周期經常被延長至 6 年、7 年或 8 年。因為 Extron 設備超級穩定，其正常運行時間超過了 95%。我甚至不記得曾更換過 Extron 的放大器。我們使用的 Extron 電源也都已連續工作了 12 年。”

    Ryan C. Knick, CTS

    夏洛特中學

    夏洛特中學很早就意識到 AV 系統在日常教學工作中的價值所在，從而在兩個校區實施大面積的系統部署。如今，幾乎所有教室及實驗室均配備了交互式平板顯示器，集成了 Extron 切換、分配、放大及控制設備。

    毫無疑問，AV 系統在 Klein 水上運動中心及 Harris 體育館的各項賽事活動中所發揮的作用是不容小覷的。它不僅是日常教學的重要工具，更是大型集會活動中不可或缺的重要“角色”。例如，當體育館舉行畢業典禮時，家長們可分別在場內看臺、大堂屏幕以及校園網站上觀看這一盛典。

    Ryan 表示，現場制作是他工作中最大的挑戰之一，但同等重要的是保障校內所有 AV 系統日復一日地可靠運行。Klein 水上中心及 Harris 體育館系統的成功部署也意味著學校分校分四期進行的 AV 系統升級項目的圓滿竣工。Ryan 相信，全新安裝的 Extron AV 設備將持續為全校師生提供高品質、高可靠的服務。
