明微電子重磅推出!首款專用背光顯示控制芯片SM6016N

來源:投影時代 更新日期:2025-01-07 作者:佚名

    行業知名機構CINNO Research數據顯示2024年前三季度,國內市場Mini LED電視銷量滲透率突破10%,銷售量同比翻4.4倍,預計2024年全年國內Mini LED滲透率將達到12%。同時IDC預測,在2025年Mini LED顯示器也將增長36%。Mini LED成為下一代顯示技術已是大勢所趨,并且隨著終端產品對于走線、功耗的要求越來越高,AM架構的Mini LED驅動芯片正在成為行業的主流選擇。

    (圖1 典型AM Driver IC + MCU驅動方案)

    絕大多數AM Mini LED方案都是采用LED Driver IC和MCU共同處理的方式進行背光驅動(如圖1所示),主控SOC在接收到視頻信號后,經過處理通過SPI協議和MCU進行通信,MCU處理數據之后通過單線或者雙線協議將數據發送給驅動IC,進而控制背光光源的亮滅。該種模式在處理小尺寸,低分區方案時候比較便利,但是隨著終端產品尺寸越來越大、分區越來越多,高分區下MCU+AM IC模式對于大數據量的處理已經略顯吃力。

    典型AM IC + MCU方案存在的缺陷:

    1、驅動板器件成本高:MCU及其外圍電路相對復雜,需要額外的晶振電路,模式選擇電路等,需要走線和器件的額外支出。

    2、軟件調試困難:需要專門的軟件工程師進行MCU軟件開發代碼編寫,并且代碼耦合度太高,牽一發而動全身,不支持任意修改參數。

    3、串行處理效率低:在多分區,多IC級聯下串行數據量大的時候處理效率降低。例如MCU在使用歸零碼和SM6208N通信時,極限速率為2.5Mbps,若在大分區下,這個速率無法支撐級聯更多的IC。

    因此,明微電子推出了首款專用BCON芯片SM6016N,其能夠有效解決傳統MCU+AM IC模式存在的典型問題。

    BCON芯片SM6016N

    優勢

    1、通信速率最大支持25MHz的通信速率需求,單顆SM6016N最大可支持4096分區控制。

    2、搭配SM6016N控制軟件(如圖2所示),無需程序編碼,參數配置流程化。可視化窗口,無代碼基礎亦可輕松改變背光參數。

    3、芯片尺寸小,外圍電路少、使得PCB布局更簡單合理。并且Gamma和映射皆可定義,方案適配靈活性高。

    4、更快的數據處理時間,SM6016N為ASIC架構芯片,可以將傳統MCU毫秒級的數據處理時間降低至微秒級別。

    5、自帶傳統MCU方案下的FB檢測、BFI、分區補償等功能,且具有更高ESD。

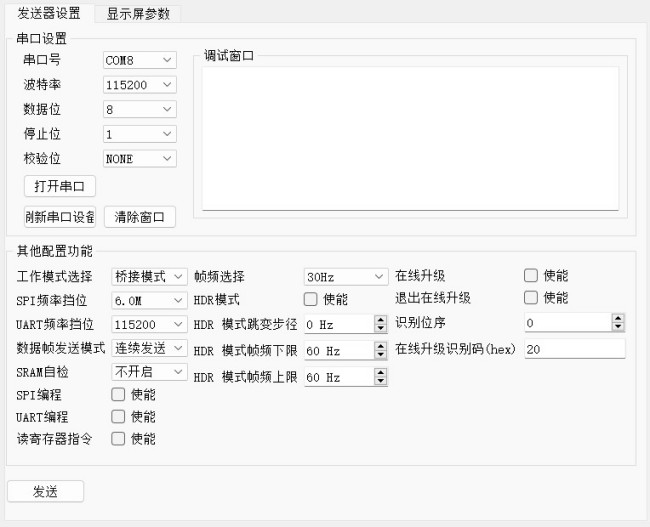

(圖2 SM6016N上位機軟件界面)

    通過搭配我司SM6208N驅動IC,其典型應用方案圖如圖3所示,該方案實現了最高4路DC同步檢測和反饋、特有多種混合調光等功能,在更易調試和更簡潔電路的同時,應用方案的功能更加豐富,能夠支撐更高的顯示效果需求。

 標簽:LED上游 新品快訊
