    下面，我們就來看看在相同的硬件平臺和測試條件下分別使用HDMI數字傳輸和使用VGA模擬傳輸?shù)膱D像差別何在，請大家隨編輯一起仔細分辨實測情況下兩者圖像對比情況分析吧。

　　實例對比一


左為HDMI，右為VGA

　　上面兩幅圖片是在利用3DMark05中的1920×1080測試視頻片段在時間軸非常接近的時刻拍攝記錄下來的結果，對于兩幅圖的顯示效果比較，我們來進行一下細節分析，下面的截圖都是從以上兩幅大圖中截取按實際比例顯示的部分。

　　細節一　金屬盔甲


左為HDMI，右為VGA

　　左右對比可以看到，HDMI接入的畫質更加銳利清晰，層次感也更加豐富。請大家仔細看盔甲輪廓的直線條部分，HDMI的界線邊緣明顯要比VGA的來得更加精細分明，VGA的畫面在邊界過渡處相比之下模糊感較重。再來看看盔甲的光影效果，HDMI的光感層次比VGA的更豐富一些，尤其在暗場景的部分，細節之處都表現得很到位，而VGA的圖片中層次就不夠明顯，而且畫面存在噪點，不過在高亮部分，HDMI畫面出現了輕微過曝，而VGA則沒有，由于兩張圖片抓拍的時間點還是有微小差距，所以這里不能判別究竟是接入信號不同引起的還是場景不同造成的。

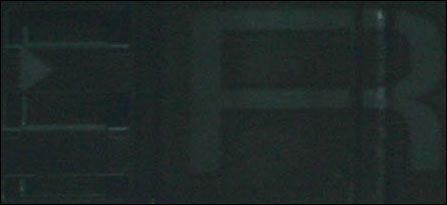

　　細節二　儀表板


左為HDMI，右為VGA

　　在陰暗的背景中有一個儀表板。兩幅截圖效果整體都比較模糊，不過仍然可以看得出來HDMI接入的色彩要比VGA的要豐富生動一些，相對的清晰度還是要稍微高一些。

　　細節三　暗背景

上為HDMI，下為VGA

　　在上面陰暗的背景截圖比較中，我們可以看到HDMI接入的畫面立體感表現得更加強烈一些，細小的光亮和陰影都可以表現出來，而VGA接入的畫面只有粗糙的色塊，噪點比較多，畫面沒有立體感。

　　細節四　字體


左為HDMI，右為VGA

　　對比上面的“3DMARK05”字體，依然是HDMI接入畫面的字體清晰度要更高一些，字體輪廓鮮明銳利，字體筆劃棱角分明，而VGA接入畫面的字體相對要柔和一些，筆劃棱角比較圓滑。
