前言

　　大屏幕邊緣融合就是利用邊緣融合處理器將一組投影機投射出的畫面進行邊緣重疊，顯示出一個沒有縫隙 更加明亮、超大、高分辨率的整幅畫面，畫面的效果就好象是一臺投影機投射的畫質。當兩臺或多臺投影機組合投射一幅兩面時，會有一部分影像燈光重疊，邊緣融合處理器的最主要功能就是把兩臺投影機重疊部分的燈光亮度逐漸調低，使整幅畫面的亮度一致。

　　現在的融合拼接中，由于采用整幅屏幕，消除了傳統拼接存在的屏幕間的物理縫隙，從而使得投影屏幕顯示圖象整幅保持完整，無人為分割；采用融合處理技術后，更消除了光學縫隙，這樣和普通硬拼接系統相比，在技術水平和顯示效果上，就有了質的差異和提高，從而使顯示的圖像完全一致，無任何物理或光學分割，保證了顯示圖像的完整性和美觀性。這在顯示地圖、圖紙等圖像信息時，更為重要，因為在圖紙、地圖上存在大量的線條或路線等，而屏幕縫隙和光學縫隙就會造成圖像顯示污染，容易使觀察人員把顯示的圖像線條和拼接系統本身的線條誤為一體，從而導致決策和研究失誤。而通過融合處理，就可以避免出現這種情況。

　　在融合拼接系統中，所有圖像都經過融合處理器進行了校正和統一，這樣在大屏幕上進行圖像顯示和切換時，無論切換什么格式的圖像，整個屏幕的亮度、色彩、鮮艷度、均勻度都比較一致，另外，由于處理器還能對投影機所投影顯示圖象進行了處理，可以對不同投影信號間的色差、亮差、均勻度進行調整，因此，邊緣融合圖像處理器除了具有邊緣融合和圖像多畫面處理功能外，還具有圖像存儲和調用功能，可以把本身存儲的高分辨率圖像直接作為大屏幕系統的背景進行顯示，這在實際使用中非常有實用價值。

　　下面我們就將為大家介紹數款表現優越的邊緣融合處理器產品供讀者進一步的了解。

華控多通道融合機VIP系列

華控多通道數字圖像校正融合機VIP系列

　　華控多通道融合機是國內第一家具有自主知識產權及多項專利的邊緣融合圖像處理器產品，是北京華控軟件技術有限公司無縫融合業務中的核心產品，可以對多通道投影圖像進行多窗口圖像拼接控制，邊帶（公共像素）生成、軍用仿真級的幾何校正、自動色彩校正、邊緣融合等處理，用于構建視景仿真及指揮控制投影顯示等方面無縫、連續、均勻的整體畫面，具有大視場、高臨場感的視覺效果，完美實現大視場顯示的應用。目前，華控系列產品已經廣泛服務于軍民各大行業。

　　華控VIP100以及最新研制的第二代融合處理機VIP200系列，支持M*N多層拼接，是構建超大畫面超高分辨率的最新一代融合處理產品。目前以成功實施2*6融合拼接，2*4融合拼接等多個項目。

    功能特點：

     單像素幾何校正：校正精度為0.1像素，任意屏幕均無變形失真，跨幅文字清晰無錯位
     自動色彩平衡：自動色彩平衡，省力省心，色彩失真低于2％，肉眼無法分辨
     無痕邊緣融合：圖像融合效果非常完美
     小時級系統調試：主要參數均自動調整，典型系統數小時安裝調試即達完美效果
     兼容各種投影機：廣泛適用于各種檔次、各種品牌的投影機

    應用：

     工程顯示：指揮監控；科研仿真；工業控制。
     訓練模擬：飛行模擬；艦船模擬；車輛模擬。
     商用娛樂：環幕電影；廣告展示；大型游戲。

偉景行 FreeShaper

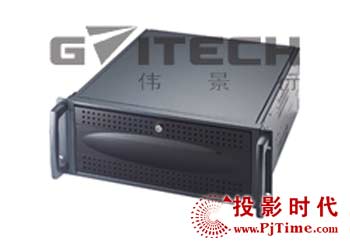

偉景行邊緣融合幾何校正處理器FreeShaper

　　在專業大屏幕顯示方面， 偉景行最早引入多通道無縫大屏幕顯示技術。它能為用戶提供邊緣融合器、多通道數字播放系統、高性能圖形計算機等專利技術和產品，而且具備多年系統設計、系統集成等專業服務經驗，應用范圍覆蓋虛擬現實及仿真、展覽展示、數字電影、監控中心、媒體與會展、會議及教育等多個行業細分市場，在專業顯示領域處于行業領先地位。

　　偉景行推出的FreeShaper是一款獨立于圖像生成器和圖形計算機的邊緣融合幾何校正處理機，廣泛應用于各類平幕、環幕、球幕、折幕等多通道投影系統集成項目，利用多臺LCD或DLP投影機，組成一個無縫、連續、亮度和色度均勻的投影圖像。

　　FreeShaperTM （部分型號）采用了新一代EdgeGenTM技術，不要求輸入信號具有重合區，這樣普通的Windows應用程序無需處理直接使用多通道無縫投影系統。而且FreeShaperTM 特有的FlashPassTM專利技術，使得信號處理達到幾乎“零”延遲的性能，特別適合專業的虛擬仿真應用。

　　FreeShaperTM 采用模塊化設計，通道數可以任意擴展，用戶可以方便地組成2通道以上標準或立體多通道數字顯示系統。

　　無論你需要多通道柱狀環幕、CAVE系統還是球形屏幕，無論你需要顯示的是數字電影、Office文檔還是虛擬現實仿真，偉景行FreeShaperTM 系列邊緣融合器都會幫您拼得天衣無縫，而且預算絕對在您的承受范圍之內。

 任意曲面投影幾何校正技術

    AccuPixelsTM技術支持用戶自定義投射曲面的實際形狀，從而使得圖像中的每個像素都能被投射到正確的位置，從而精確控制畫面的視覺效果。

 更好的邊緣融合技術

    FreeEdgeTM專利技術允許用戶對投影重合區的圖像進行RGB獨立的亮度控制以及伽瑪校正，徹底消除亮帶，獲得最佳的圖像融合效果。

 “零延遲”同步處理能力

    采用偉景行FlashPassTM專利處理技術，使得信號處理達到幾乎“零”延遲的性能，特別適合專業的虛擬仿真應用。

 模塊化設計，配置靈活

    FreeShaperTM采用模塊化設計，通道數可以任意擴展，用戶可以根據實際顯示通道數靈活配置和升級，方便地組成任意通道的標準或立體數字顯示系統，提高系統投資的效率。

創凱邊緣融合控制器CK4M系列

創凱電子CK4M系列邊緣融合控制器

    創凱電子 CK4M 系列邊緣融合控制器是專業的高端圖形處理設備，專為大屏幕投影無縫拼接系統而設計，內置多畫面圖形拼接處理器和融合帶生成裝置，集視頻多窗口處理技術和邊緣融合技術為一體，在一臺控制器上完美實現視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、輸入信號自動調整和預存場景自由調用等功能。

    CK4M 系列邊緣融合處理器具備了圖像融合所需的所有處理功能。主要包括融合帶的自動生成、融合邊帶的特性處理、相鄰投影設備的色差匹配等功能。融合器可以支持多路不同的信號輸入，支持N*M的無縫拼接顯示，能實現多路信號的開窗口顯示、窗口任意漫游、窗口大小任意縮放、視頻與計算信號的任意疊加的等功能。

    CK4M  系列邊緣融合處理器支持各種標準或用戶自定義信號的識別和處理，和板卡式處理器不同，它能自動對輸入信號進行位置的精確校準、能自動對模擬輸入信號的相位進行精確調節，能自動記住不同輸入信號的特征，保證在調整過的輸入信號再次出現時能自動套用預存的參數。

    CK4M  系列邊緣融合處理器支持任意規模的輸入和輸出，可根據需要預先自由配置。對所有的信號自動識別并按用戶要求對各信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，最終轉換為固定的1024×768/60Hz的VGA格式輸出

    CK4M  系列拼接器，采用純硬件設計，不需要操作系統支持，上電即可工作，啟動時間小于5秒鐘，穩定性高。動態圖象自然流暢、清晰艷麗,成本低。

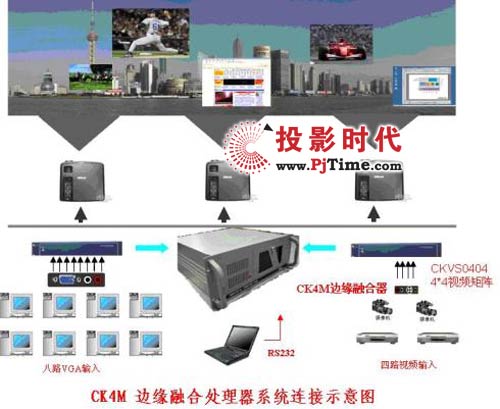

    CK4M系統連接圖

特點介紹

一、自生成融合帶

    CK4M根據無縫拼接和顯示的特性， 自生成融合所需要的重復數據帶， 在不同投影顯示單元之間構筑融合所需要的疊加重復顯示區域。根據產品的特性，融合帶的寬度范圍為128、256、512、1024個像素點可選。當支持M×N融合時，融合帶最大寬度為256像素；

二、融合帶處理

    融合邊帶處理功能主要實現數字光學拼縫消融，CK4M內置多種伽馬漸變曲線模式，同時也支持用戶自定義模式， 用戶可以根據自主的需求，在256級范圍內進行調整。

三、自動色彩均衡

    自動色彩均衡功能可消除投影設備間的顏色和亮度差異，保證投出的大畫面色彩均一、亮度一致。

四、先進的純硬件設計架構

    與基于計算機的融合處理器方案不同，CK4M系列采用了純全硬件信號處理和總線架構模塊設計。不需要操作系統支持，上電即可工作，開機時間少于5秒, 用戶可直接硬開機和關機,啟動迅速, 滿足每周七天、每天24小時的工作需求,系統穩定可靠。

五、窗口控制

    實現窗口的畫外畫平鋪，疊加，漫游，透視,縮放，任意移動等功能。

六、高清晰底圖顯示

    融合機可以實現高清晰背景底圖顯示（需要預定），支持底圖輸出時，融合機輸出分辨率只能固定為：1024×768；

七、支持超過分辨率文檔高清顯示

    融合機器支持對2048×768、3072×768的超過分辨率文檔點對點無損顯示；


主要技術指標

型號系列		CK4MXXYY
輸入信號	VGA信號	4路VGA信號，最高支持到1920×1200
	視頻信號	4路復合視頻信號輸入 ，支持N制和PAL制，可定做S-video和ypbr等分量信號的 輸入。
輸出信號（固定其中之一）		VGA（15pin D-SUB）, XGA（1024×768@60Hz）1400*1050@60Hz  1280*1024;1920*1080;
操作方式		標準RS232端口（隨機提供系統控制調試軟件），遙控器
融合帶寬度		1×N橫向融合：128、256、512、1024不同像素點可選；
		M×N融合：128像素點
顯示單元組合		1×N橫向拼接融合，M×N內的任意拼接融合。
系統控制軟件		隨機配送
功耗		15W/路
供電		180-240VAC, 50Hz
工作溫度		0-40攝氏度
工作濕度		15-85%
機箱規格		4U標準機箱
機箱尺寸		431×264×530（mm）
重量		大約20KG

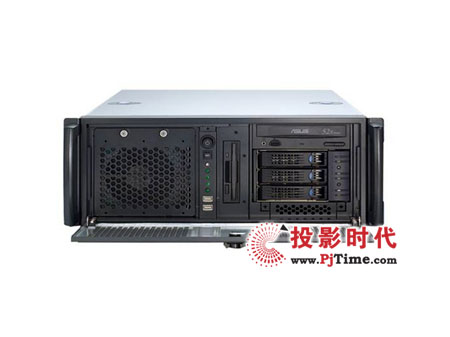

大華DH2000系列圖形圖像工作站

    大華技術股份有限公司 DH2000系列圖形圖像工作站是一臺使你很容易從單一投影的演示過渡到采用多個投影機生成的無縫寬屏幕演示的設備，是整個無縫融合大屏顯示系統的核心設備，是連接大屏輸出端信號（投影機）與輸入端信號源的樞紐設備。

    該工作站不但能夠支持1×2、1×3、1×4等排列格式的無縫顯示系統，而且能夠支持2×2、2×3等多種排列方式的無縫陣列拼接的大屏幕顯示。

    DH2000系列圖形圖像工作站內置邊緣融合和幾何校正控制系統，可以將多路視頻、RGB/VGA或來自網絡的圖像信號，組織成一個連續的無縫拼接的畫面。在這個連續的多通道畫面中，每路輸入信號都以獨立窗口的形式出現。

 單臺DH2000系列圖形圖像工作站具備如下基本功能：

• 支持邊緣融合
• 支持幾何校正
• 支持單臺投影機多通道輸出（2～6路）
• 支持高分辨率投影輸出（1400×1050～1920×1080）
• 支持同屏多窗口顯示（1-128）
• 可采集2路RGB信號（可擴充）
• 可采集4路模擬VIDEO信號(可擴充)
• 支持1路HDMI信號顯示（可擴充）
• 全數字化接口
• 畫面背景圖可隨意更換
• 支持網絡遠程管理及RS232串口控制

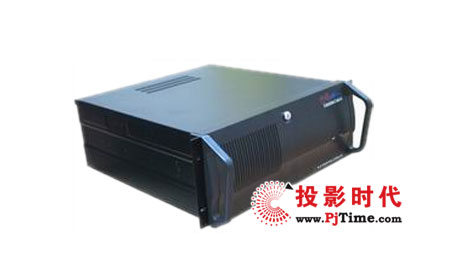

博睿聯創 BR-VP6000

    北京博睿聯創科技發展有限公司通過所掌握的國際領先的信息技術，為合作伙伴在音視頻矩陣切換、VGA畫面分割、大屏幕拼接控制、VGA光傳輸等視音頻領域提供極具創新性的一流產品和設計。其最新推出的BR-VP6000軟邊融合處理器已完全達到目前使用廣泛的國外的拚接融合一體化處理設備的技術水平。

    Brillview/BR-VP6000 系列邊緣融合處理器是在 BR-VP2000硬件拼 接控制器的基礎上研發的新一代，高性能邊緣融合處理設備。它集視頻多窗口處理技術和邊緣融合技術為一體，在一臺控制器上完美實現視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、無縫切換、輸入信號自動調整和預存場景自由調用等功能。

    BR-VP6000 系列邊緣融合處理器保留BR-VP2000 拼接控制器的所有功能，它本身就是一臺功能完備的拼接控制器，能實現多路信號的開窗口顯示、窗口任意漫游、窗口大小任意縮放、視頻與計算信號的任意疊加的等功能。

    BR-VP6000 系列邊緣融合處理器具備了圖像融合所需的所有處理功能。主要包括融合區域的數據復制、融合邊帶的特性處理、相鄰投影設備的色差匹配等功能。

    BR-VP6000 系列邊緣融合處理器支持各種標準或用戶自定義信號的識別和處理，和板卡式處理器不同，它能自動對輸入信號進行位置的精確校準、能自動對模擬輸入信號的相位進行精確調節，能自動記住不同輸入信號的特征，保證在調整過的輸入信號再次出現時能自動套用預存的參數。

    BR-VP6000 系列邊緣融合處理器支持任意規模的輸入和輸出，可根據需要自由配置。
    BR-VP6000 系列邊緣融合處理器已完全達到目前使用廣泛的國外的拚接融合一體化處理設備的技術水平。

博睿聯創BR-VP6000 系列軟邊融合控制器 技術參數

    融合區域
        融合區域大小  5％－100％
        邊帶處理特性  伽馬模式或自定義
        色差校正   1％－50％，可自定義
    RGB輸入
        輸入接口  HD15或RGBHV  5BNC
        同步模式  HV獨立同步或綠同步
        像素時鐘  25－275MHz
        分辨率   標準640x480 至 1920x1080，非標信號任意
        色彩深度  24bit、像素
        縮放和顯示    縮放比例0.3—100
    視頻輸入
        輸入格式  NTSC、PAL或SECAM
        識別方式  自動識別
        縮放和顯示    縮放比例0.3—100
    輸出
        輸出接口     模擬VGA（HD15適配器） 或 數字DVI（DVI－D接口）
        輸出格式      模擬和數字信號同時輸出
        輸出分辨率  1024x768 至 1600x1200
        輸出刷新頻率 60Hz
        色彩深度  24bit/像素
        控制端口 RS232
         RJ45(TCP/IP模塊)
    電氣特性
        輸入電壓  100-240V，自動調節
        行頻   50－60Hz
        功耗   50W
    機箱
        尺寸  4“ x 19 ”x10“ （ H x W x D）
        重量  20Kg

3D perception 融合帶生成控制器

3D perception 融合帶生成控制器 CompactUTM Megawall

    CompactUTM Megawall是最新的融合帶生成控制器，使用此控制器可以輕易的構建高分辨率的實時無縫大屏幕顯示系統，此控制器支持平面幕，柱面幕和球面幕。

    由于多通道投影系統的每臺投影機是互相獨立的，兩個投影機所投出的畫面之間會有縫隙。雖然經過調整這個縫隙可忽略不計，但對專業用戶來說，這個縫也不能接受。為了解決這個問題，就需要用專業的邊緣融合機來對多路輸出進行處理，從而最終生成一個完整無縫的多通道拼接圖像。

    無縫的圖像是通過融合多臺投影機的影機圖像從而獲得更大尺寸和更高分辨率的圖像，每個Megawall支持：

    ■ 4通道非重疊的圖像輸入　　　　　　 　　　■ 4通道非重疊的圖像輸出
    ■ 產生圖像之間的重疊區域　　　　　　　　　■ 邊緣融合
    ■ 幾何校正

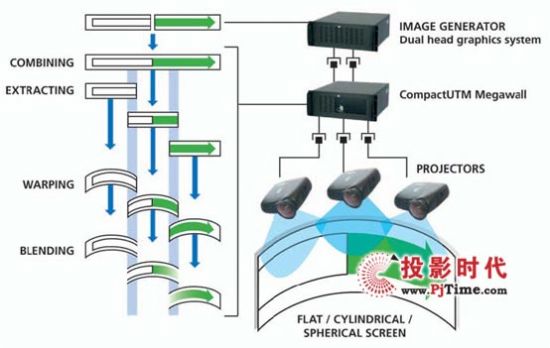

　　圖像與圖像之間的融合需要有融合帶，融合帶之間的圖像信息是重疊的，一般的計算機輸出不能產生重疊區域，通過Megawall處理器就能產生融合帶，并對融合帶進行實時處理，產生一幅無縫完整圖像，如下圖所示：

典型的應用場合如下：

    ■ 過程控制無縫大屏幕顯示系統　　　　　　　　■ 指揮控制顯示系統
    ■ 會議室無縫顯示系統　　　　　　　　　　　　■ 展覽和場所的無縫顯示系

技術指標如下：

輸入信號：	信號格式：模擬RGB或DVI-D（RGBHV、RGBS、RGSB） 信號接口：DVI-1
輸出信號：	信號格式：模擬RGB或DVI-D（RGBHV） （每通道10比特） 信號接口：DVI-I
處理延遲：	50us-12ms（典型為250線期）
非線性變形：	全數字采樣圖像重組
邊緣融合：	全方向數字式
色彩平衡：	數字式
原色校正：	3×3矩陣式原色校正
數碼放大延遲：	50us-12ms
重量：	12KG
尺寸：	19寸4U的機箱
電源功率：	350w

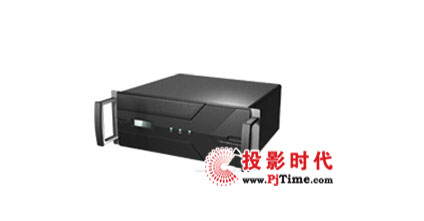

巴可寬屏幕圖像處理器－BlendPRO



　　BlendPRO的典型應用

    BlendPROTM使你很容易從獨立屏幕的演示過渡到采用多個投影機生成的無縫寬屏幕演示。

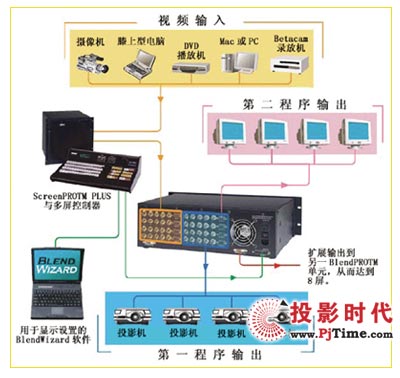

    一個典型的寬屏幕應用如BlendPROTM連接圖所示

    輸入源選擇、無縫切換、圖像處理和操作人員控制等功能由一個多屏幕演示系統（如ScreenPROTM PLUS）執行。ScreenPROTM PLUS系統輸出供多臺投影機邊緣羽化的分割圖像。BlendPROTM完成數據重疊和邊緣羽化功能，操作非常直觀和簡便。并提供測試圖形，便于校準投影機。BlendPROTM簡化了包括內容生成、建立和實時控制在內的寬屏幕演示的整個準備過程。

    BlendPRO的系統特性

    BlendPROTM可接收多達四個高分辨率視頻源的彩色圖像，并對圖像進行處理，以供多臺投影機寬屏幕格式顯示。視頻處理包括數據復制，以生成重迭投影區域，以及重疊圖像的邊緣羽化。數據重疊和邊緣羽化的交叉數據幅度可由用戶編程。BlendPROTM允許以多臺投影機寬屏幕格式顯示PowerpointTM或 Macromedia DirectorTM生成的高分辨率圖像。

    還可采用標準的多頭圖形卡輸出。該產品在內容生成階段的來源材料完全無需預處理。BlendPROTM與所有Folsom Research的無縫切換臺產品兼容，包括ScreenPRO, ScreenPRO PLUS等等。

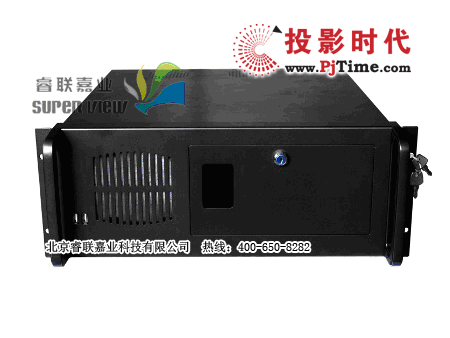

睿聯嘉業邊緣融合機

    北京睿聯嘉業科技有限公司通過多年的技術創新，公司掌握了一批具有自主知識產權的科研成果，研發出了一批極具創新特色的顯示控制和傳輸類產品。其中“睿聯嘉業邊緣融合機”就是該公司的和新產品。

    睿聯嘉業邊緣融合機”特點如下：

    特有多屏圖像拼接功能，不需要增加拼接系統；

    特有TCP/IP網絡控制管理功能，能通過以太網控制；

    具備了圖像融合所需的所有處理功能。主要包括融合區域的數據復制、融合邊帶的特性處理、相鄰投影設備的色差匹配等功能；

    支持任意規模的輸入和輸出，可根據需要自由配置 ；

    支持各種標準或用戶自定義信號的識別和處理，和板卡式處理器不同，它能自動對輸入信號進行位置的精確校準、能自動對模擬輸入信號的相位進行精確調節，能自動記住不同輸入信號的特征，保證在調整過的輸入信號再次出現時能自動套用預存的參數；

    可實現平面融合、柱面融合、球面融合等多種融合模式。融合區域大小可任意調整，融合帶特性參數可自由調整，融合效果較好；

    內置多種測試圖樣和色彩圖板，融合區域調整手段完備，通道間的色差校正功能齊全，工程安裝調試方便快捷；

    完全達到目前使用廣泛的國外的拚接融合一體化處理設備的技術水平；

    控制軟件通過友好的管理界面，數字化的處理方式，方便用戶進行信號選擇、顯示布局、畫面處理的多種管理功能；

    該產品適用于房地產展示廳、博物館、指揮中心、監控中心，多媒體會議中心等場合。

RGB Spectrum　MediaWall

 　　RGB Spectrum公司 邊緣融合單元MediaWall是該公司最新推出的一款產品，可實現投影機陣列的無縫融合。

　　這款邊緣融合單元作為MediaWall顯示器處理器的附加設備，可用于多達2x3的拼墻陣列。它具有對MediaWall輸出交迭邊緣羽化的功能，從而實現無縫投影顯示。每個產品單元控制一個單獨的信道，并內聯放置在MediaWall處理器和投影機之間。使用多個單元，可實現多達2x3的無縫顯示。

　　這個無縫融合單元支持分辨率達1920 x 1200和高清1080p，無論在RGB或DVI格式下。伽馬和黑色水平校正可用來補償投影機融合時出現的問題。

　　有了MediaWall顯示處理器，可輕松實現與無縫融合單元的安裝和接口連接。屏幕上的按鈕和網絡應用程序使校直步驟方便快捷。

　　這個無縫融合單元可安裝于一個半機架式底盤上。一個機架式安裝工具箱可用于安裝兩個單元在一個標準的1RU空間里。
