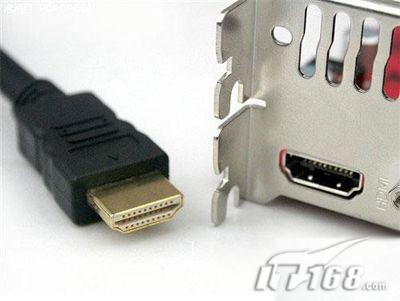

必備接口：什么是HDMI接口？

　　HDMI是新一代的多媒體接口標準，全稱是High-Definition Multimedia InteRFace，中文意思為高清晰多媒體接口，該標準由索尼、日立、松下、飛利浦、東芝、Silicon image、Thomson (RCA)等7家公司在2002年4月開始發起的。其產生是為了取代傳統的DVD碟機、電視及其它視頻輸出設備的已有接口，統一并簡化用戶終端接線，并提供更高帶寬的數據傳輸速度和數字化無損傳送音視頻信號。

　　2002年12月，7家公司正式推出了HDMI 1.0規格。

　　2004年5月，HDMI 1.1規格發布。

　　2005年8月，推出了HDMI的1.2版，為了更好的兼容PC系統，1.2版增加了若干條非常重要的改進，以方便PC連接和數字音頻流等的傳輸。

　　2005年12月，推出HDMI 1.2a標準增加了CEC功能，并且完善了測試規范，CEC功能可以通過一個遙控器對所有家庭娛樂設備進行控制。

　　2006年5月22日，制定HDMI標準的7家企業共同宣布了HDMI 1.3，新標準將帶寬和速率都提升了2倍以上，達到了340MHz的帶寬和10.2Gbps速率，以滿足最新的1440P/WAXGA分辨率的要求。

　　傳統的AV復合和色差接口都需要獨立分開音頻和視頻數據線來傳輸信號，同為數字接口的DVI接口則并不支持音頻傳輸，目前唯有HDMI具備了在一條數據線上同時傳送影音信號的能力，因此人們也習慣把HDMI稱為高清一線通。

      ● 必備接口：什么是DVI接口？

　　DVI（Digital Visual InteRFace）接口，即數字視頻接口。DVI接口標準是1999年由Silicon Image、Intel（英特爾）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同組成DDWG （Digital Display Working Group，數字顯示工作組）推出的接口標準。

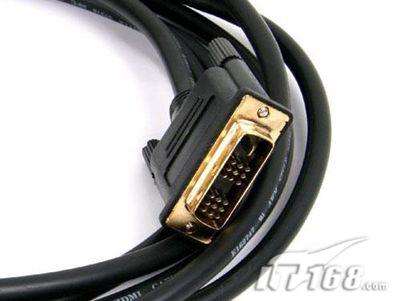

DVI接口

　　DVI接口是以Silicon Image公司的PanalLink接口技術為基礎，基于TMDS（Transition Minimized Differential Signaling，最小化傳輸差分信號）電子協議作為基本電氣連接。TMDS是一種微分信號機制，可以將象素數據編碼，并通過串行連接傳遞。顯卡產生的數字信號由發送器按照TMDS協議編碼后通過TMDS通道發送給接收器，經過解碼送給數字顯示設備。

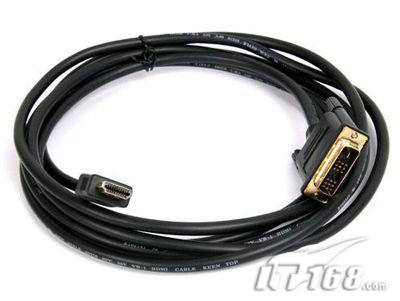

DVI轉HDMI視頻連接線

　　目前常見的DVI接口有兩種，分別是DVI-Digital（DVI-D）與DVI-Integrated（DVI-I），DVI-D僅支持數字信號，而DVI-I則不僅支持數字信號，還可以支持模擬信號，也就是說DVI-I的兼容性更強。

　　DVI-I插口是兼容數字和模擬接頭的，所以，DVI-I的插口就有24個數字插針＋5個模擬插針的插孔（就是旁邊那個四針孔和一個十字花）。

　　DVI-D插口是純數字的接口，所以，DVI-D的插口只有24個數字插針的插孔（沒有模擬的那個四針孔和一個十字花）。

　　因此，DVI-I的插口可以插DVI-I和DVI-D接頭的線，而DVI-D的插口只能接DVI-D的純數字線。

      ● 必備接口：什么色差分量接口？

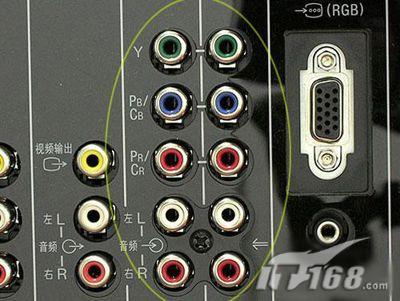

色差分量接口

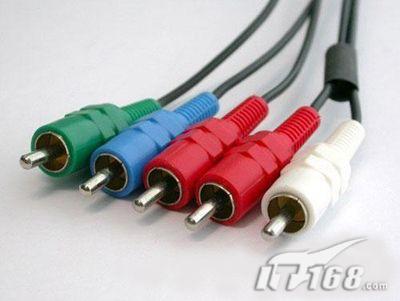

色差分量線材

　　色差分量（Component）接口采用YPbPr和YCbCr兩種標識，前者表示逐行掃描色差輸出，后者表示隔行掃描色差輸出。色差分量接口一般利用3根信號線分別傳送亮色和兩路色差信號。這3組信號分別是：亮度以Y標注，以及從三原色信號中的兩種——藍色和紅色——去掉亮度信號后的色彩差異信號，分別標注為Pb和Pr，或者Cb和Cr，在三條線的接頭處分別用綠、藍、紅色進行區別。這三條線如果相互之間插錯了，可能會顯示不出畫面，或者顯示出奇怪的色彩來。色差分量接口是模擬接口，支持傳送480i/480p/576p/720p/1080i/1080p等格式的視頻信號，本身不傳輸音頻信號。

      ● 必備接口：什么是AV復合視頻接口？

AV復合視頻接口

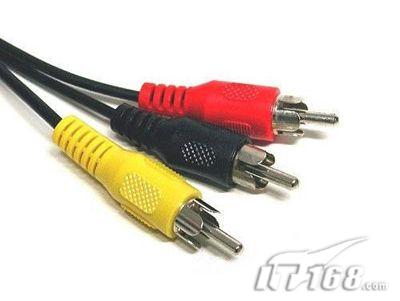

AV復合視頻線材

　　AV復合（Composite）視頻接口是目前在視聽產品中應用得最廣泛的接口，屬模擬接口，該接口由黃、白、紅3路RCA接頭組成，黃色接頭傳輸視頻信號，白色接頭傳輸左聲道音頻信號，紅色接頭傳輸右聲道音頻信號。AV復合視頻接口實現了音頻和視頻的分離傳輸，這就避免了因為音/視頻混合干擾而導致的圖像質量下降，但由于AV接口的傳輸仍然是一種亮度/色度(Y/C)混合的視頻信號，仍然需要顯示設備對其進行亮/色分離和色度解碼才能成像，這種先混合再分離的過程必然會造成色彩信號的損失，色度信號和亮度信號也會有很大的機會相互干擾從而影響最終輸出的圖像質量。

      ● 必備接口：什么是RF輸入接口？

　　RF射頻端子是最早在電視機上出現的，原意為無線電射頻（Radio Frequency）。它是目前家庭有線電視采用的接口模式。

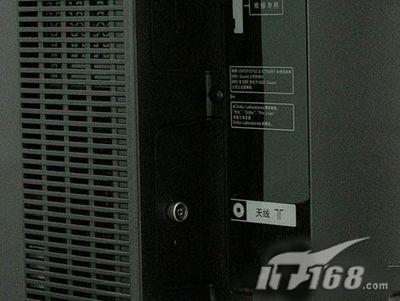

RF輸入接口

　　RF 的成像原理是將視頻信號(CVBS)和音頻信號(Audio)相混合編碼后，輸出然后在顯示設備內部進行一系列分離/ 解碼的過程輸出成像。

　　由于步驟繁瑣且音視頻混合編碼會互相干擾，所以它的輸出質量也是最差的。帶此類接口的顯卡只需把有線電視信號線連接上，就能將有線電視的信號輸入到顯卡內。
