Dell UltraSharp 3008WFP 外觀

    30寸LCD的兩大傳奇名機大家應該都聽過，因為很多人可能跟我一樣，曾經盯著網頁上的照片唉聲嘆氣，幻想有一天能擺到自己桌上。Cinema Displays 30"和Dell UltraSharp 3007WFP曾經是地表上唯「二」的兩臺30" LCD，他們原先鎖定的族群是專業繪圖工作者，因為這兩臺除了尺寸大、解析度超高之外，什么附加功能都沒有，只有DVI輸入，甚至連OSD都取消了，大概是對出廠時的校正很有自信吧（事實上也真的非常棒）。

    結果有多少專業人員買了30" LCD我不清楚，但它們很快就成為玩家心目中的極品螢幕，比四本A4雜志并起來還大的面積、2560x1600超高解析度、0.25mm超細點距，管它是不是針對專業繪圖，拿來打電動看影片一定爽爆，只要買一臺就立刻「攻頂」。尤其像我買了24" LCD，就老是犯賤地想要不要升級到30"，但想到這些30寸LCD光溜溜的什么功能都沒有，就覺得布滿視訊端子的24"也還不錯。

    現在Samsung、HP、EIZO都有出30" LCD了，不像以前那么稀奇，而且跟24"一樣越來越娛樂取向。在隔了N年之后，Dell終于出了新規格的UltraSharp 3008WFP，心癢的人再也沒有藉口，因為3008WFP是史上接頭花樣最多的電腦LCD，甚至是世界第一臺DisplayPort的螢幕。



    為了測這臺旗艦級螢幕，我們起出大量軍火：NVIDIA和ATI的HDMI顯示卡、Xbox 360、PS3、Spyder 2校色器、藍光影片、z大所提供的"測試圖"，外加少見的DisplayPort卡一張。我不是什么繪圖工作者，只是熱中3D數位互動媒體的使用者（也就是游戲啦...），所以完全是為了娛樂導向而測試。唯一缺憾是沒有CRT，不然可以測測Dell名產Input Lag。

照例，先看看夢幻逸品的模樣。

    3008WFP外觀是灰黑色系，跟整個UltraSharp系列的色調一致，但跟之前的3007WFP的設計不一樣，3008WFP反而比較像2707WFP。

    OSD也是保持傳統，從左到右是「切換訊源」、「并排畫面」、「主選單」、「－（下）」、「＋（上）」、電源。之前工程模式的按法沒用了，有人知道怎么開嗎？

    研究了許久，最后還是無法確定邊框是不是金屬，但可以確定3008WFP的拔絲邊框做的很有質感。

    左邊是多合一讀卡，支援的種類寫在上面了，另外還有兩個USB Port，當然要串接電腦才能用。

3008WFP外觀背部

    3008WFP的支架是一體成型，不能拆卸，底部圓盤可左右旋轉各30度左右，前傾后仰約20度，上下可調整9cm，調整能力比之前的3007WFP強多了（3007不能旋轉），可惜3008WFP仍然不能轉成垂直狀態。

    底座好像是強化玻璃做的，蠻容易印上指紋，圓盤則幾乎不費力就可以旋轉，比2405/2407輕多了，只要一根手指頭戳一下就會轉了，但也因為如此，調整OSD時很容易就讓螢幕往右邊偏。

    3008WFP不算有美背設計，不像Samsung的特定型號或Apple那樣是背影殺手，不過也挺不錯了，背板一樣是拔絲設計，巨大的散熱孔不是做假的，3008WFP上方的發熱量很高，已經接近「燙」的等級了。

    嗯....銘牌好像不如EIZO來的銷魂？

3008WFP背部接口

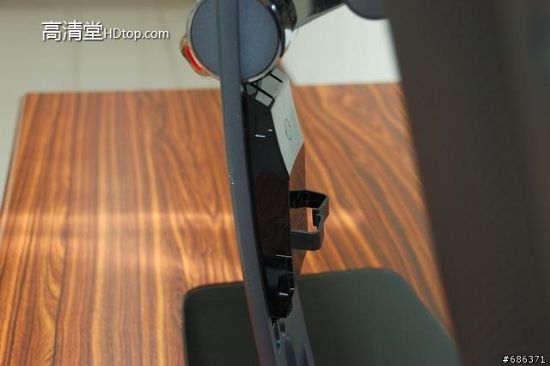

    支架上有整線盒，照片中是拆下來的狀態，線從中間的整線夾穿過，然后再套上外殼遮住。

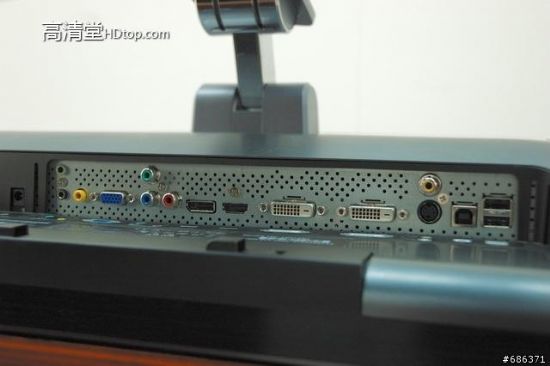

    3008WFP驚人的端子介面，從左到右共計有：5.1聲道輸出、D-Sub、色差、DisplayPort、HDMI、Dual Link DVI x2、S-Video/Composite、USB串接孔、USB Port x2。除了沒內建TV Tuner之外，很難找到第二臺電腦螢幕能有這么完整輸出入規格（當然，Dell 2408除外）。

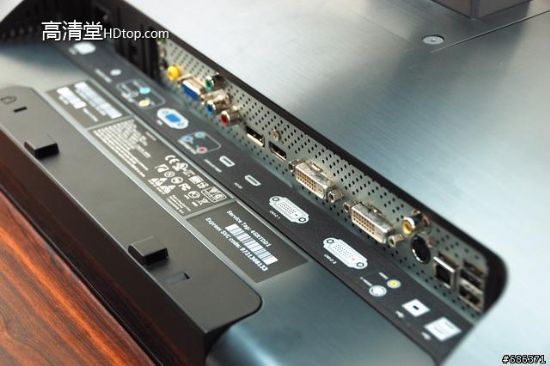

    端子介面一樣是很難用的從下往上裝，但至少每個端子下面都有圖解，端子的防呆方向也有正確顯示。

DVI測試，不支援Dual Link也沒關系！

    3008WFP的端子實在太多，所以我們分段介紹，先從DVI與HDMI開始。很多高手都已經知道，3008WFP用的并不是常見的DVI介面，它的解析度高達2560x1600（WQXGA），DVI只要超過1920x1200（WUXGA），就得用加倍數量的針腳來傳輸更多資料。我們常用的DVI接頭都是Single Link DVI，針腳加倍的就是Double Link DVI了。從GeForce 7800/Radeon X1000一開始，顯示卡至少都有一個Dual Link DVI的輸出能力，較新的卡則直接具備DDL（Double Dual Link），讓你接兩臺30" LCD也不成問題。

    Single Link DVI（左）與Double Link DVI（右），中間多了六根針腳，傳輸2倍的畫面資料。3008WFP附贈一條Dual Link DVI線。


接Single Link DVI支援到1920x1200
    之前Cinema Display 30"和3007WFP都有個大缺點，如果顯卡只能輸出Single Link DVI，那接到這些30寸螢幕時就會強迫「降級」到1280x800的超低解析度。你們知道那有多丑嗎？就像1680x1050的22寸螢幕開800x600那么丑，每個圖示大概都有姆指那么大。

    幸好3008WFP改用新的Scaler，如果顯示卡或播放機只有Single Link輸出，接到3008WFP時最高還能開到1920x1200，看起來很像尺寸更大的27或28寸LCD，這真的是非常棒的改進，Dell干的好！

    不過這個功能在NVIDIA與ATI卡上有不同的狀況，同樣是用Single Link DVI接3008WFP，NVIDIA的卡只能到1920x1080，往上一級1920x1200畫面就會錯亂；ATI則能正常秀出1920x1200，但再往上到2560x1600就會有同樣的錯亂畫面。錯亂是正常的，因為Single Link DVI本來就不支援1920x1200以上，但NVIDIA只能到1920x1080的問題，我猜可能是Driver有小bug。

    這是用NVIDIA 9600GT的Single Link接3008WFP的情況，最高只能開到1920x1080，這應該是驅動程式有Bug，理論上可到1920x1200。幸好可用OSD的Aspect設定來顯示正確比例，只是上下就黑掉了。

    即使Windows下可拉到2560x1600，但NVIDIA卡只要到1920x1200以上、或ATI卡開到2560x1600，畫面就會開始錯亂，解析度是對的，但文字好像被狗啃過一樣。

   （注：畫面歪斜是相機焦距沒調好，并非顯示成歪斜畫面，但文字實際上看就是那樣。）

HDMI測試，3008WFP可輸出5.1聲道！

    3008WFP的HDMI接頭是Type A型式，輸出能力跟Single Link DVI一模一樣，最高只能到1920x1200，要再往上就得用HDMI Type B，我還沒見過有這種接頭的產品，但從白皮書上看，這是比一般常見的HDMI還要寬的接頭。簡單的說，只要插上HDMI，3008WFP就無法開到它的2560x1600原生解析度。

    HDMI可傳輸視訊和音訊，而3008WFP也完整做到這一點了，螢幕本身并沒有喇叭（但可加購Soundbar配件），可是內建解碼器與5.1聲道的輸出孔！前面的照片有拍到三孔的音訊輸出，綠色可當做二聲道輸出（OSD里有選項可降成二聲道），黑色則是后方雙聲道，黃色則是中置/重低音，這是3008WFP獨有的端子，2408WFP只輸出二聲道。這個音訊輸出是HDMI專用的，DisplayPort不能用，原因底下會講。

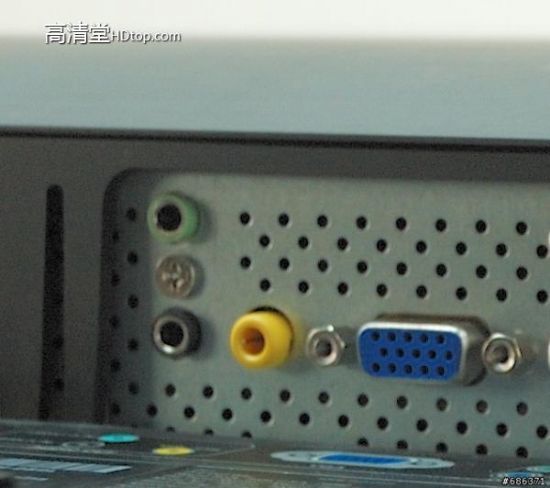

    3008WFP的音訊輸出是三孔的5.1聲道，由于3008WFP的HDMI并非1.3版，所以解碼能力應該只限DD5.1和DTS。


HDMI顯示卡測試
    在GeForce 8與Radeon HD 2000之后，顯示晶片都能混合視訊和音訊輸出HDMI訊號，NVIDIA是要轉接SPDIF音訊到卡上，ATI則是顯示晶片內建數位音效的輸出能力，不需要再轉接，測試之后都沒問題，NVIDIA與ATI卡用HDMI都能傳輸音訊，而3008WFP也都正確解碼發聲。

    畫面測試結果很好玩，ATI用HDMI可正常輸出1920x1200（只要有灌官方的Catalyst驅動程式）；NVIDIA接HDMI也能秀出1920x1200，甚至從Single Link DVI轉接成HDMI也沒問題！所以，如果是用NVIDIA的卡而且只有Single Link DVI，那轉成HDMI反而能避開前面那個奇怪Bug，

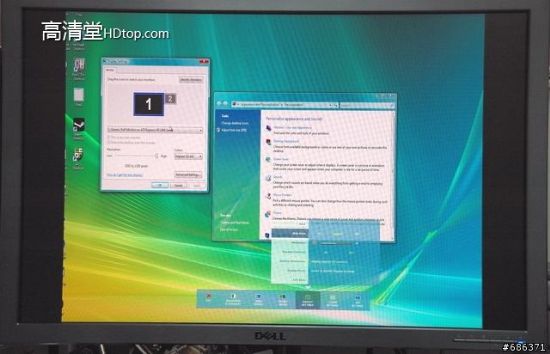

    NVIDIA 9600GT用HDMI接3008WFP，直上1920x1200完全沒問題，不會出現Single Link DVI的bug。

    Vista SP1有內建ATI Radeon HD 2000/3000的驅動程式，但千萬千萬要灌官方的Catalyst，不然接HDMI開到1920x1200就變這樣，Overscan和Underscan同時出現。


PS3 HDMI測試
    PS3是HDMI測試的最高標準，而3008WFP又是娛樂性很強的LCD，兩個加起來如果還會出問題，那Dell（或代工廠光寶）的RD就可以直接自殺了。我跟Mobile01軍武狂人Ryan借了PS3一臺，測試結果正如預期：1080p輸出一切完美！

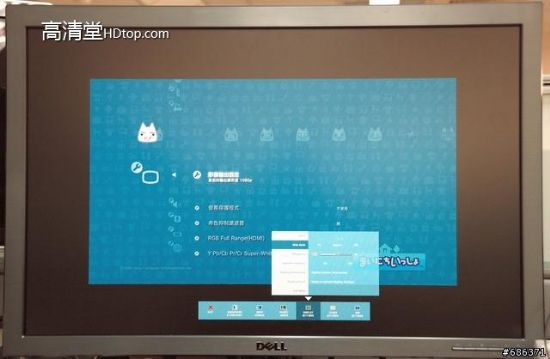

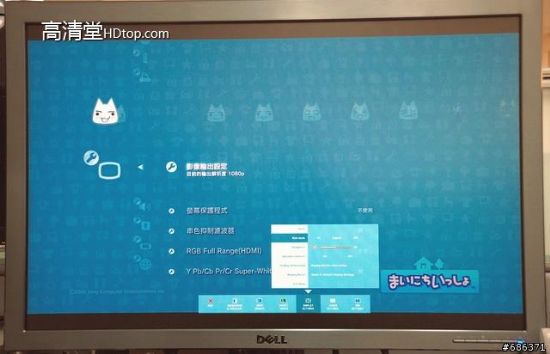

    PS3用HDMI接3008WFP，輸出1080p畫面，OSD選Aspect固定顯示比例放到最大。

    如果是1:1偏執魔人，也可以選1:1的模式，但別忘了3008WFP是2560x1600，1080p只能顯示中間一塊。

    放個藍光電影吧，畫面有夠贊！

色差端子測試，終于原生支援1080p了

    之前Dell 2405/2407最大的怨念就是色差不支援1080p，只能到720p/1080i，這怨念很快就變成怨恨，尤其對舊版Xbox 360的玩家來說，沒有Elite版的HDMI輸出，為了達到最高解析度，只能改接D-Sub來輸出1920x1080，可是畫面的亮麗鮮艷度就差了一點。3008WFP終于修正這點，原生支援1080p了！

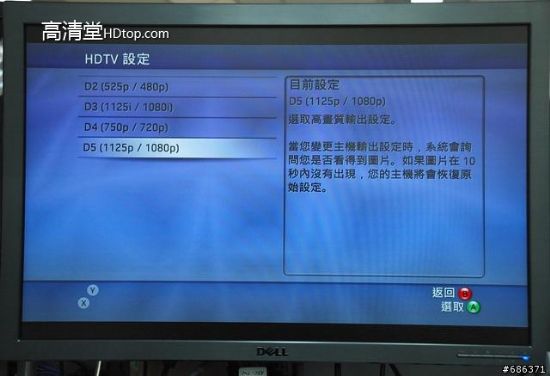

    Xbox 360用色差接3008WFP，終于有D5 1080p輸出，哭哭～～

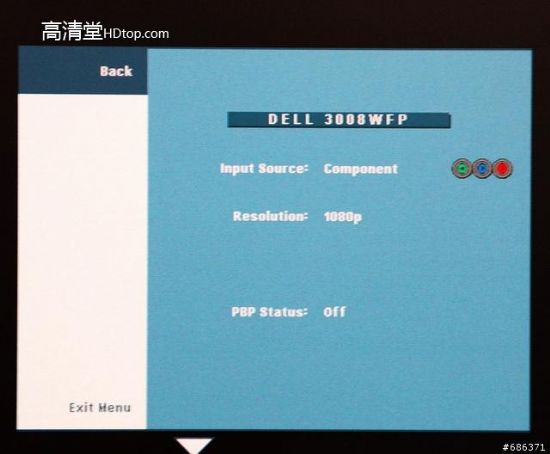

    色差訊號的OSD資訊

    1:1魔人一樣可以選Aspect看小畫面

    帥氣的但丁，1080p的DMC4真是美啊～

DisplayPort首度測試！

    3008WFP是世界第一臺具備DisplayPort接頭的螢幕，我也是第一次實際摸到這個閃亮的新規格，當然要來好好介紹一下，解開DisplayPort的神秘面紗！為了和3008FPW連接，我跟VVIKOO借了9600GT Turbo顯示卡，NVIDIA GeForce 9600GT（G94）是第一顆內建DisplayPort的顯示晶片，但很少產品有實際布線拉出DisplayPort，VVIKOO這張卡跟3008WFP一樣搭載了全端子，是目前世面上少見的DisplayPort顯示卡。

    DisplayPort是一堆電腦廠商聯合開發的新視訊端子，主要是和HDMI競爭。HDMI其實并不算全新的規格，它是把DVI所用的TMDS訊號和SPDIF數位音訊合并起來，加一些新花樣（可傳輸數位的色差訊號、7.1聲道等等），然后做成類似USB的接頭。雖然HDMI炒的很熱，但本質上都是舊技術，會爆紅的原因是有一狗票家電廠聯名背書，而剛好他們也是HDMI組織的主要成員。

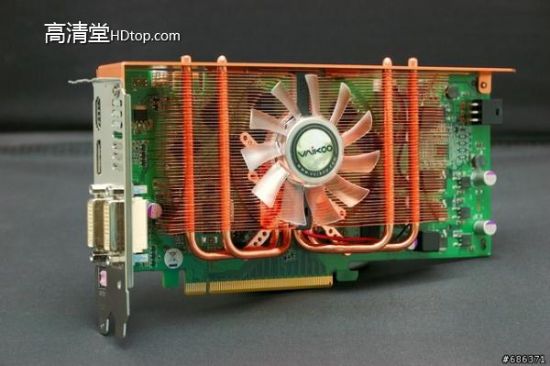

    VVIKOO 9600GT Turbo，看起來很威的一張卡，我被那個外露的風扇打中姆指兩次，告非，真的很威！

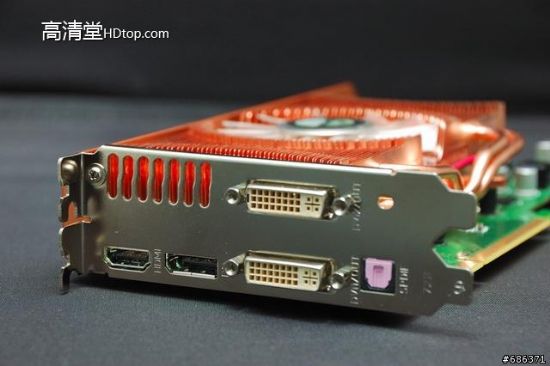

    這張卡后面有DVI x2、HDMI和Displayport，其中HDMI和DisplayPort不能同時插。

全新技術的DisplayPort

    DisplayPort的技術是全部砍掉重練，雖然和HDMI一樣是純數位端子，但底層訊號改用PCI-Express，而不是Silicon Image獨占的TMDS技術。用PCI-Express有諸多好處，PCI-E是以組合Lane通道的方式來增加傳輸頻寬，所以DisplayPort的接頭都長一樣，但里面可以跑不同的Lane數來支援到不同的最高解析度，最多可合并4條Lane，支援到2560x1600，但接頭只比HDMI Type A（最高1920x1200）稍大一點點。

    另外，DisplayPort很容易就能內建到顯示晶片上，并讓顯示晶片能直接驅動面板，不必再透過Scaler晶片，這幾年大家應該都快被Scaler搞死了，什么1:1、Overscan、Underscan都是這些Scaler晶片和訊源打架，DisplayPort可能還是會有這些問題，但至少能直接從訊源端軟體控制，而更新電腦或播放機的驅動程式或韌體，比更新螢幕韌體簡單多了。

    最后，既然是PCI-Express通用匯流排訊號，那基本上DisplayPort想傳什么都可，只要透過顯示晶片pass出去就好，Webcam、音效、讀卡機、USB Hub通通可以附帶進去，一條線就接上多功能螢幕的所有花樣，甚至能輸出兩個以上的訊號，單一接頭變雙螢幕。當然，這些在初代DisplayPort螢幕上還看不到，或許未來會出現。

    由左到右，DVI、HDMI和DisplayPort

    特寫比較一下HDMI（左）與DisplayPort（右），兩個都是USB式的接頭，好插拔且不易松脫，兩個也都有很清楚的防呆方向，要霸王硬上弓是不可能的。DisplayPort的接頭稍大一點，但DisplayPort的針腳其實只比HDMI Type A多一根，可是支援的最高解析度卻是兩種等級，3008WFP送的DisplayPort線可輸出到2560x1600。

    只要買3008WFP，就送一條DisplayPort線，請小心保管這條線，我翻了一下，全世界好像只有eBay買的到，R拍、Y拍、號稱什么怪雞絲都有的日本Y拍也找不到。

    這是青云特別借出的轉接線，雖然DisplayPort的訊號和HDMI完全不一樣，但DisplayPort線路規格允許送出DVI的訊號，所以圖中這種單向轉接頭還蠻好做的。但它有很多限制：1.它只能從DisplayPort轉DVI；2.轉過去之后只剩Single Link DVI（因為Dual Link DVI針腳數大于DisplayPort）。要做成DVI轉DisplayPort，或是轉過去有Dual Link DVI，就得另外加晶片到轉接線里。

    仔細看DisplayPort的接頭，上面有兩個小小的扣具，可讓接頭「鎖」在插孔里，不會一拉就掉，要按接頭上的按鈕才能拔出來。

    DisplayPort內部是四組PCI-Express的Lane組成，如果螢幕不需要高解析度（比如Notebook），就可以少做幾條線。

實測DisplayPort

免授權金

    DisplayPort目前號稱完全開放，不必付錢，誰要做都可以，這是HDMI常被DisplayPort攻擊的一點，因為HDMI的授權金并不便宜。不過DisplayPort的免費授權也頗有爭議，制定DisplayPort的VESA組織并沒有擁有任何技術，技術是分散在各家廠商上，所以DisplayPort白皮天書f里語焉不詳的提到「不保證不會侵犯其他廠商的專利」，會不會突然天外飛來一筆授權金，我也不清楚，或許實做過DisplayPort廠商可為大家解答一下？

實測DisplayPort

    實際插上DisplayPort并沒有太多驚喜（不然會有什么？螢幕倒數十秒爆炸？），兩邊扣上，開機就有畫面，不知道是顯示卡或螢幕的問題，第一次開機時DisplayPort都偵測不到正確的螢幕解析度，必須重開機一次才會上到2560x1600。我們常看到HDMI線，這是第一次看到同樣的小接頭，卻能輸出到這么高的解析度，有一種莫名的爽度。

    可惜的是，用DisplayPort就沒有聲音了！這反而讓我大吃一驚，因為我一直以為DisplayPort和HDMI一樣可同時傳視訊和音訊，仔細翻了一下白皮書才發現，DisplayPort的音訊傳輸是「選用」的，沒有一定要支援，而且DisplayPort的音訊是全新規格，并非現有的SPDIF，不能像HDMI那樣轉接混合輸出，NVIDIA原廠也確認9600GT（G94）并沒有轉換成  DisplayPort音訊的能力。由于沒有訊源，我也不知道3008WFP能不能解碼DisplayPort的音訊，但我猜應該不支援。

    初代的DisplayPort并沒有出人意料的東西，畫質看不出來和DVI有什么差別，也許未來才會有那種一條線吃全部花樣的螢幕吧？

    最后附上到此一游的圖，證明我有用DisplayPort接上3008WFP。

OSD功能和色彩呈現

    其他480i的Composite和S-Video我就不測了，因為買這種螢幕就是要接次世代的機器（其實是我懶了...-_-），接著來看3008WFP的OSD功能，有這么多端子，一定要有很強的OSD功能來配合，尤其是訊源切換、比例調整、子母/并排畫面等等。

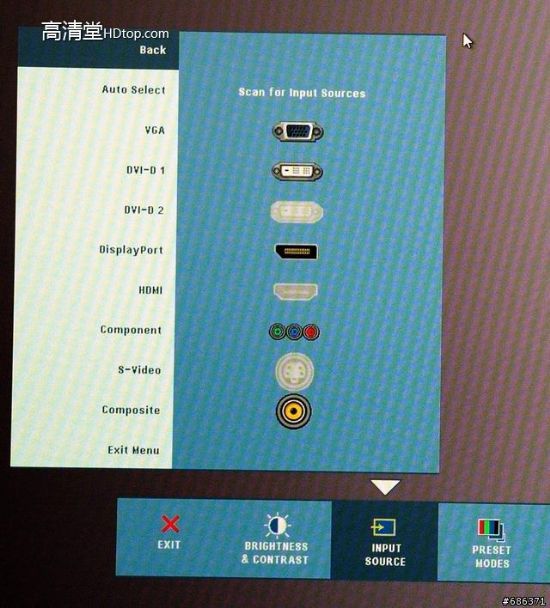

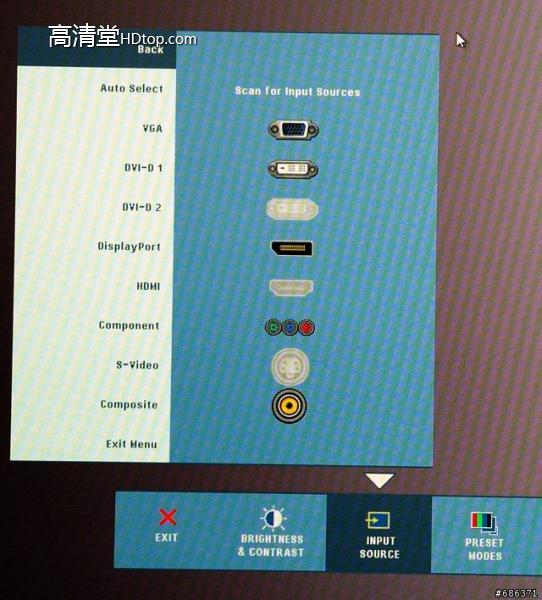

    3008WFP的訊源列表，可用OSD快速鍵來切換，或是從OSD里選，我本來以為有插上的端子才會亮起來，但并不是這樣，圖中我有插HDMI、沒插Composite，但亮暗顯示好像是看3008WFP心情。

PBP并排畫面

    首先報告幾個壞消息，3008WFP沒有子母重疊畫面的PIP模式，只有兩個訊源并排的PBP模式，而切到這個PBP模式到畫面秀出來需要11秒，中間只能呆看全黑畫面，切換單一訊源需要8秒，跟之前的2405/2407差不多，可是秀出并排畫面的時間實在太夸張了，用過2405/2407的一定很不習慣，因為這兩臺都是瞬間跳出PBP畫面。

    3008WFP的訊源分兩組，DVI 1、DVI 2、HDMI、Composite、S-Video是一組，Displayport、D-Sub、色差是另外一組，DVI和HDMI無法做PBP有點小可惜。

    之前2405/2407的PBP模式有個大缺點，所有訊源都會被強迫拉成16:10，如果原始訊源是4:3，單一畫面的時候可以固定成正確比例，但切到PBP就會被拉寬，這對一些只支援4:3解析度的游戲還蠻煩人的。而3008WFP則是顛倒過來，反而更慘，尤其是2560x1600解析度，PBP模式下全面崩潰。

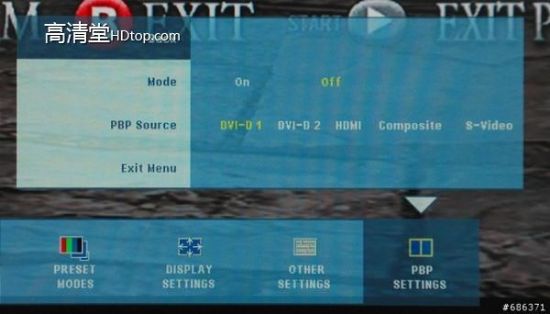

    OSD里的PBP選項，不能在OSD里指定要顯示哪兩種訊源，只能先選一種，進到PBP之后，再按訊源快速切換鍵來選第二個。

    切到PBP之后會多出顏色選項，但這些選項只能調整數位端子的訊源，奇怪的是，在PBP下調sRGB跟在單一訊源下調sRGB會有不同的色彩呈現，PBP下會過度飽合，單一訊源下會過淡。而且這個選單有時按的出來，有時卻不行，我沒辦法復制情況，但PBP下有時就是怎么按都跳不出OSD選單。

    新的PBP模式有太多Bug，我直接用條列的比較快，底下的問題都是針對數位訊源（DisplayPort、DVI、HDMI），色差并沒有這些問題。

    1.可正確顯示4:3的畫面，但16:10或16:9的解析度「只」支援1920x1080，其他寬螢幕解析度都會強迫拉成4:3。

    2.[9600GT限定] 1920x1080切到PBP只能正常顯示一次，切回單一訊源再切到PBP，就會被拉成4:3，再切回單一訊源時也會變成4:3的怪異輸出（上下被拉開，左右留黑邊）！

    3.1920x1200以上的解析度（比如2560x1600），PBP模式下畫面會錯亂，跟前面用Single Link DVI拉到1920x1200以上的畫面很像，字都被啃過了。

    我試了手邊的四張卡（8400GS、8800GTX、9600GT、2400Pro）都有類似的問題，如果不是NVIDIA和ATI的Driver都寫爛了，那就是3008WFP的問題了，不知道2408WFP會不會這樣？有人能回報一下嗎？

    總結下來，3008WFP是2560x1600的高階寬螢幕產品，但PBP切換要超過10秒，而且只能正確顯示4:3解析度和1920x1080，其他解析度不是比例錯誤，就是畫面錯亂。看來Dell要好好修正一下韌體了.....。

    DVI的4:3和色差的16:9，兩邊都能正常顯示，這是3008WFP唯一完全正常的PBP模式。

    如果數位訊源是1920x1080，那PBP也能顯示正確比例。

    如果數位訊源是1920x1080以外的寬螢幕解析度，就會被強制拉成4:3。開到2560x1600的話PBP畫面會錯亂，照片可能太小看不出來，但跟接Single Link DVI開到2560x1600的情況一樣，字都像被啃過。
