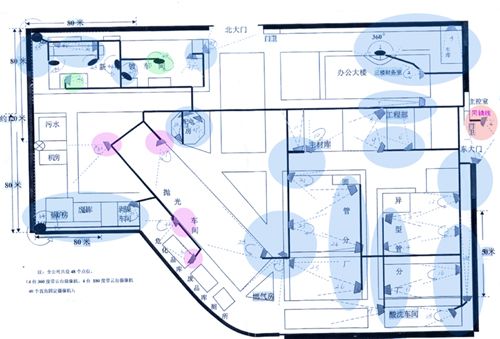

【布線示意圖】

    本示意圖不代表任何一家的工程示意圖，僅供學習交流。

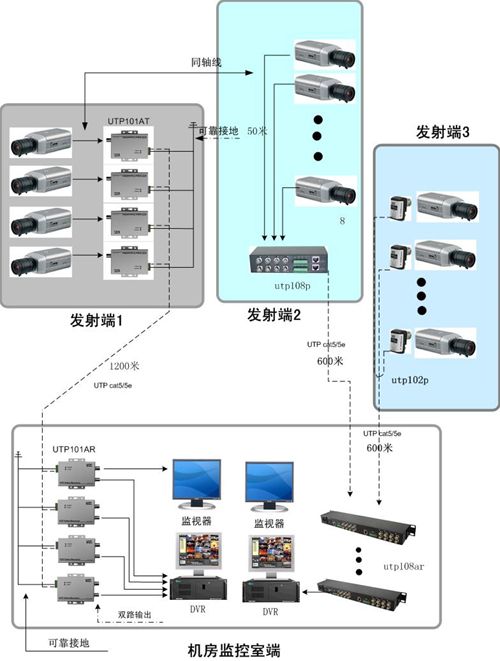

    （1）我們把整個工程先劃分為若干個區域，每一個藍色區域內的為一個單元，可以考慮用一根雙絞線來布設；綠色區域為一個單元，也考慮一根雙絞線來布設，可以采用第三穜接線法；粉紅色區域采用共纜傳輸方法，也就是方法2。

    （2） 近距離的可以采用同軸線，但是距離在50米以上的，雙絞線的性價比更高。

【布線示意圖】
