Jupiter PixelNet

    PixelNet是Jupiter公司研發的專利技術，旨在將大量的、多樣化的視頻源連接至同樣大量的、多樣化的輸出設備上。通過使用包交換技術，任一源信號可作為單一窗口輸出至任一顯示設備上，或跨屏顯示到顯示墻上。

    PixelNet將計算機領域復雜的高帶寬網絡技術應用于視頻交換，但這并不是傳統意義上的視頻交換--這種交換完全基于數字以保證信號的完整性；這種交換基于像素以及內置的縮放引擎，任一像素塊可被傳遞至任一顯示設備的任一目的區域。

    PixelNet的優勢

    PixelNet是純數字系統，輸入和輸出信號根據特定設備接口的要求可數字可模擬，但是信號在PixelNet系統內部傳輸都是純數字的，并可被無衰減傳輸至很遠的距離。所有的視頻處理，包括剪切、縮放、去隔行、降噪，都是在PixelNet系統內部完成的。

    PixelNet獨立于任何操作系統或計算機架構，它是一個模塊化的系統，這使得整個系統非常易于配置、安裝、擴展及維護，并有助于節省費用。PixelNet模塊由捕捉多種信號源的輸入節點和驅動顯示設備的輸出節點組成，PixelNet交換機則用于連接輸入和輸出節點，它們之間采用經濟的雙絞線互相連接，也就是現在廣泛用于百兆和千兆網絡的Cat5E和Cat6類線，接口也是標準的以太網RJ45接口。通過增加更多的輸入和輸出節點，甚至在必要時增加交換機，PixelNet可以非常方便地得到擴展。

    PixelNet基于一項基本原則以提供靈活的顯示能力，即無論尺寸大小或是否存在連通性障礙，任一源像素塊都可被顯示到任一目標像素塊上。具體來說，就是任一信號源都可被輸出到任一顯示設備上，信號源的任一部分都能被當作一個獨立的信號源輸出，或滿屏顯示在某一個顯示設備上，或作為一個窗口跨屏顯示在顯示墻上。

    PixelNet提供內部格式轉換功能，VGA、DVI、SDI、HD-SDI或HD信號可被顯示到任一DVI或VGA顯示器或投影機上。

    PixelNet簡單而強大的特性為大量增長的新應用提供了廣泛的基礎。

    PixelNet的應用 PixelNet在中小型配置的應用中運行良好，在包含幾十個、甚至幾百個輸入和輸出節點的大型配置中表現尤為出色。而在PixelNet之前，如果要配置100路以上的輸入，你需要承擔相當昂貴的模擬交換線纜。

    PixelNet通過經濟的銅質電纜可將信號傳輸至最遠100米，或利用光纖傳輸至更遠的距離。PixelNet在色彩模式（YUV, YCrCb, RGB）、幀率（24, 25, 29.97, 30, 50, 59.94, 60 Hz）、模擬與數字、隔行與逐行掃描、各種分辨率（從QCIF到HD）之間提供信號轉換，信號的縱橫比可維持不變或可被調整至適應顯示設備的需要。

    PixelNet是模塊化的、簡潔的、可擴展及容錯的，它易于維護并能滿足長久的發展需要，PixelNet在簡化安裝的同時提供了更多的靈活性、性能和發展潛力，同時減少了設計、布線、安裝和維護的成本。

    PixelNet的控制 PixelNet由一臺安裝了PixelNet Domain Controller （PDC）軟件的Windows PC控制。PDC提供了一個直觀的圖形用戶界面，通過此界面可訪問所有的信號源并通過簡單的拖放操作來影響輸出內容。PDC客戶端可控制任何數量及類型的輸入設備，也可控制獨立的或作為顯示墻一部分的輸出節點。PDC同時也為計劃自行寫入控制程序或使用觸摸面板的用戶提供了基于命令行的網絡控制協議。

配置舉例

    一個小型系統可能包含12個輸入節點和6個輸出節點，它們和PDC一起接至獨立的交換機上，用戶可選擇在任意時間輸出任意信號源，可以是獨立的信號，也可以是多窗口布局。再比如一個大系統，由100路輸入和3面顯示墻組成，每面顯示墻包含12個投影機，加上6個獨立的顯示器，這樣一共需要6個二級交換機和一個10G的骨干交換機。控制部分與小型配置一樣，使用PDC操作，但是每面顯示墻可被當作一個整體，使它易于選擇輸入信號進行觀看、移動以及調整尺寸。

    通過PixelNet，任一顯示設備能顯示單一的信號源，也能以非常靈活的窗口形式顯示多個信號源，還能顯示信號源的一部分。組合的顯示設備既能當作一個整體的大顯示墻也可作為多個小的顯示墻輸出。
PixelNet顯示能力

    PixelNet組件 PixelNet由輸入節點、輸出節點、控制器（可選）、交換機和線纜組成。輸入節點捕捉視頻信號并將它們轉化為可被輸出節點接收的通用格式，輸出節點接收此格式信號并將它們轉化為顯示器可顯示的格式。所有的PixelNet節點都通過交換機相連，交換機負責輸入到輸出的數據傳輸。

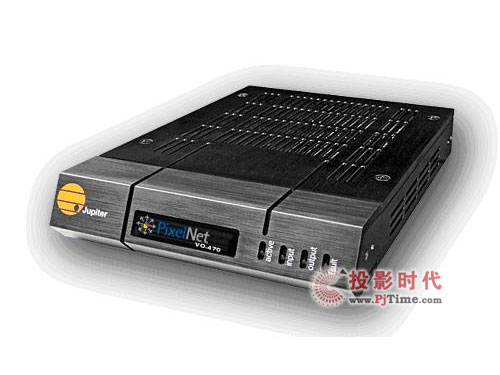

PixelNet節點平面大小約為9x6平方英寸，厚度僅為1.5英寸。輸入節點一般放置在信號源附近，輸出節點則放在顯示設備附近。如果沒有PixelNet的話，遠距離的數字DVI信號傳輸將需要昂貴的線纜或光纖支持。

    如果需要的話，兩個節點可被并排固定在標準的19英寸機架中大小為1RU的托盤上。

   交換機

    PixelNet交換機尺寸各不相同。小型配置使用24或48口的獨立交換機，中型規模使用可級聯交換機（48個PixelNet口和兩個10G上行端口），兩或三個級聯交換機可級聯以提供96或144個端口。超過144個端口的大型配置需要一臺10G的骨干交換機，通過它系統可處理超過1,000路輸入節點和1,000路輸出節點。

    輸入節點

    PixelNet輸入節點為捕捉特殊信號而設計，目前輸入節點支持以下幾種格式：
    " 計算機DVI-I信號（模擬或數字）

    " 標清或高清的SDI信號

    " 高清分量（YUV）視頻信號

    輸入節點對每個捕捉到的畫面執行以下幾個關鍵操作：將模擬信號數字化；將隔行掃描信號轉為逐行掃描信號；裁剪或縮小信號（信號源分辨率過高時）；分割信號（需要輸出到多個顯示設備時）；最后打包信號并將其傳輸至目的端。

    DVI和SDI輸入節點提供回路功能，省去了配置分配器的麻煩 。DVI輸入節點有一個KVM （Keyboard-Video-Mouse）功能的選項，用戶可以通過此功能控制源信號計算機的鍵盤和鼠標輸入。

    所有輸入節點都有兩個PixelNet端口。為保證最高性能，建議兩個端口都使用，這樣每個節點需占用交換機兩個端口。在大型配置中，如果您愿意犧牲一些性能以減少交換機的成本，可以只使用一個端口。

    輸出節點（TeamMate） PixelNet輸出節點通過DVI-I輸出接口生成模擬RGB和數字DVI信號。輸出節點之所以加TeamMates?是因為它們具有協同工作的能力，但是TeamMates是通用的，并能在三個不同的模式下使用：

    " 作為一個solo輸出端--從輸入節點接收信號并將它輸出到相連接的顯示設備上
    " 作為一個多畫面處理器--從多路輸入節點接收一路或同時接收多路信號并將這些信號全部輸出到相連接的顯示設備上。
    " 作為多個顯示墻中一個墻--接收一路或多路信號或信號的一部分并將這些信號合成為一個畫面輸出到其中的一個顯示墻上。TeamMate也具有同步輸出信號的能力，這樣所有顯示墻上的屏幕可互為同步以消除圖像撕裂感。

    輸出節點通常從相連的顯示器上讀取EDID（擴展顯示識別數據）信息并以此決定輸出的分辨率，避免了手動調整輸出圖像尺寸。所有標準的VESA顯示格式都能被處理。

    所有的DVI輸出節點都有兩個PixelNet端口。對于驅動低分辨率（XGA以下）的輸出設備，單個端口就可以達到很高的性能；對于驅動XGA和更高分辨率的輸出設備，需要連接兩個端口。使用單端口連接可以讓一臺交換機負荷更多的節點，但是如果要獲得最好的性能，我們推薦使用雙端口連接，這樣每個節點將占用交換機兩個端口。

    注意 PixelNet相對您的局域網而言是一個特殊的網絡環境，它使用專有的通信協議，這與TCP/IP和其他通用的數據傳輸協議不相類似，所以必須將PixelNet與您的局域網隔離，雖然混合連接不會產生電子功能上的損害，但是高負荷的PixelNet流跟局域網內的傳輸數據會發生沖突。

    局限性 盡管PixelNet有很強的適應性，但是仍有如下局限性：

    " 不支持HDCP和其他數字內容保護協議
    " 如果輸入節點捕獲處理高分辨率信號，同時只能傳輸一路完全實時幀率的信號。
    " PixelNet TeamMate輸出節點提供幀鎖同步功能同步一個顯示墻上的投影機以實現垂直同步，但演播室同步鎖相在水平方面可能不太精確。
    " 由于PixelNet是基于網絡的系統，同樣具有網絡帶寬的限制。總的來說PixelNet在大多數情況下能達到30幀/秒 幀率，多數情況下60幀/秒幀率也能達到。如果對于你的應用而言，30幀/秒或60幀/秒幀率是一個關鍵因素，請聯系Jupiter公司。

    未來擴展

    PixelNet是一個以模塊化構筑的開放系統，提供特殊的功能并在通用的物理連接上使用定制的協議進行通信。相對于重新設計一個封閉的系統級產品，PixelNet能輕松擴展新功能。未來的幾個月Jupiter將陸續增加新的輸入和輸出節點到PixelNet模塊目錄中，這些新模塊將具有全新的功能，比如存儲、回放信號，或在局域網甚至Internet上從一個PixelNet域傳輸捕獲信號到另外一個PixelNet域。

    可靠性/可維護性/技術支持

    MTBF

    所有PixelNet節點的MTBF均超過120,000小時。每個節點都是獨立的實體，一個節點故障不會影響全局。

    MTTR

    所有相同類型的PixelNet節點均可互換。任意一個DVI輸入節點可代替其他DVI輸入節點，任意一個TeamMate輸出節點可替代其他TeamMate輸出節點。每個節點都被賦一個邏輯名用于通信（使用邏輯名后硬件MAC地址標識無效）。如果一個節點故障，備件必須使用與故障節點相同的邏輯名才能加入到PixelNet網絡中工作。安裝替換備件相當簡單，整個過程不超過15分鐘。

    Warranty保修

    Jupiter 對PixelNet節點和交換機實行兩年的硬件質保。
