多媒體視訊會議室建設--多點控制設備(MCU）推薦

來源：投影時代　更新日期：2009-07-01 作者：pjtime資訊組

年度評選盛典獲獎揭曉 Infocomm China 深入報道年度商顯市場最大的看點何在

本文導航

第1頁：MCU完成的基本功能
第3頁：Amplesky多點控制單元VM3500L型
第5頁：超然科技超越VX（VMediaX）系列 VX4000-T

第2頁：科達 KDV8000A多點控制單元(MCU)
第4頁：迪威視訊 FOCUS 8000 多點控制單元MCU
第6頁：愛斯樂 Aethra MCU

返回分頁閱讀文章

MCU完成的基本功能

傳統的電話業務是點到點的,它只支持兩個分離的用戶方進行通信。為了支持物理上分離的多點會議,需要把多于兩個的地點組合起來。多點會議基于多點通信環境,通常需要一個特殊的網絡部件,即多點控制設備(MCU),或者簡單地使用一個網橋來提供這個功能。

一般的會議系統,在只有兩個終端的會議中,終端間是直接連接的,點到點連接是多點連接的特例。連接MCU和會議終端的通信線路可以是ISDN、PSTN、LAN、ATM和中繼等信道。

MCU是不支持終端功能的節點。它們作為橋接節點,橋接連接中的數據和其它媒體流。一個多點會議中可以有多個MCU設備。由于會議信息流涉及視頻和音頻等實時性要求高的大數據量媒體流,一個MCU連接會議終端的數目有限,所以,當會議終端的數目較多時,則需要多個MCU設備。對于一般的會議環境來說,會議系統的用戶使用不同能力的終端,通過不同的網絡,跨越行政區域來參與遠程會議。MCU是會議系統中的一個節點,是多點會議的匯接中心,通過MCU來實現音頻和視頻的混合與切換以及會議共享數據的交換。

在一個會議中,是:

使輸入比特流與導頻時鐘同步;
從幀頭抽取幀定位信號,以便使不同的碼流與幀時鐘同步,并抽取奇偶校驗信號、子復幀定位信號和復幀定位信號,以便對信令通道進行存取;
對信令通道進行處理;
在不加密的系統中,對聲音通道或圖像通道進行處理,以形成一個混合的聲音或圖像比特流;
根據"MCU圖像切換和選擇準則"的規定,進行視頻圖像的交換和發送;
預先向編解碼器通報決定使用的交換和切換方式,以避免交換期間和交換以后出現質量損傷;
將選出的或混合的視頻通道和聲音通道以及數據通道復接起來;
將重建的比特流分配到相應的端口。

MCU是視頻會議系統的核心部分，為用戶提供群組會議、多組會議的連接服務。目前主流廠商的MCU一般可以提供單機多達32個用戶的接入服務，并且可以進行級聯，可以基本滿足用戶的使用要求。MCU的使用和管理不應該太復雜，要使客戶方技術部甚至行政部的一般員工能夠操作。下面，針對多媒體會議室的建設，推薦幾款常用外置MCU解決方案。

科達 KDV8000A多點控制單元(MCU)

科達 KDV8000A是一款高可靠、高性能的電信級多點控制單元，采用分布式處理和嵌入式技術，具有強大的接入能力和豐富的功能模塊，兼容H.320、H.323協議，支持H.264編解碼和H.239雙流，支持廣泛的網絡協議，可靈活應用于各類視頻會議系統,并可全面支持高清（1080i/P、720P）視頻會議終端接入。

推薦理由:

優異的設計結構

    模塊化結構：基于模塊化結構，具有14個業務插槽，可混插各類接口及功能模塊，具備良好的可擴展性，可實現平滑擴容。
    嵌入式設計：采用嵌入式操作系統，能有效防止病毒和黑客攻擊，保證系統安全和可靠。
    主控熱備份：主控模塊支持主、從熱備份，一旦主模塊發生故障，系統自動切換到從模塊，保障不間斷運行。
    電源熱備份：支持電源模塊冗余熱備份，任一電源模塊故障均不會影響系統供電。
    單板熱插拔：各業務單板支持帶電熱插拔，維護時無需斷電，保證系統持續運行。
    散熱系統：冗余散熱系統設計，保證系統7×24小時穩定運行。

強大的接入能力

    大容量接入：單機支持384路接入，可通過不同的模塊組合實現容量的平滑擴展，可多機堆疊實現更大容量接入。
    豐富的接口：支持E1、V.35、10/100M（FE）、1000M（GE）等多種網絡接口，還可支持PSTN語音接口。
    混網、混速：基于H.320&H.323雙協議體系，支持可選的碼率適配和媒體適配模塊，無需外置協議網關和媒體網關即可實現不同線路、不同協議、不同編碼速率、不同編碼格式的多個終端同時接入。
    多級級聯：支持多級MCU級聯組網，可實現主從MCU間的完全互連、互通和互控。
    多網段接入：通過多網段接入功能，可同時接入多個相互隔離的網段間的終端設備，在保證網絡安全的情況下實現跨網接入。

靈活的網絡特性

    內置代理：可通過內置代理提供防火墻和NAT的透明穿越，在對原有網絡配置影響最小的情況下實現系統部署。
    智能丟包恢復：支持視、音頻碼流的智能丟包恢復功能，通過丟包檢測和重傳機制來保證網絡擁塞時的會議效果。
    自動線路備份：當MCU與終端之間有多條線路相連時，可通過自動線路備份來保證任意一條線路中斷時的會議連續性，包括多條E1間的自動備份或E1與IP之間的自動備份。
    動態速率調整：可通過檢測網絡狀況動態調整視頻會議的碼率，以自動適應網絡性能，保證會議連貫性，提供更好的視音頻質量。
    碼流平滑發送：為避免突發性碼流造成網絡擁塞，MCU可通過平滑發送策略來調整終端的碼流傳輸速率，保證會議的穩定性。
    服務質量控制：支持DiffServ、IP Precedence等QoS功能，配合網絡的QoS策略，可保證擁塞網絡環境下的會議效果。
    終端碼流控制：無需某終端上傳碼流時，MCU可控制該終端停止發送碼流，從而有效節省網絡帶寬資源。
    衛星網絡適應：通過多種協議及碼流控制機制，可部署衛星視頻會議系統。

卓越的系統性能

    廣泛的兼容性：協議體系、視音頻編碼、網絡傳輸以及各類應用功能均嚴格遵循ITU-T、ISO/IEC、IETF、IEEE相關標準，可與業界主流廠商的MCU、終端等設備互連互通。
    全線編碼支持：全面支持ITU-T、ISO/IEC相關視音頻編碼標準，通過領先的H.264視頻編解碼技術和寬頻聲音處理技術，可提供高清視頻和高保真音效。
    完善的安全特性：通過嚴格的認證與授權機制保證用戶訪問、系統管理和會議調度的安全性，通過密碼鎖定、128位AES加密機制保證會議內容的安全性，通過內置防火墻保證系統設備的安全性。
電信級穩定性：借助于N+1備份、電源/主控的冗余熱備份、嵌入式操作系統、單板熱插拔等優異的設計結構，以及智能丟包恢復、自動線路備份等靈活的網絡特性，可保證設備及系統可靠運行，提供電信級穩定性支持。
    良好的可管理性：可通過完善的網管功能，實現界面化的系統配置與管理，具備完善的告警監測、在線診斷、故障恢復及日志記錄功能，保證系統的可配置性和可維護性。
    強大的調度功能：提供強大的會議調度支持，通過內置Web服務以瀏覽器方式進行本地或遠程登陸，借助于直觀簡潔的操作界面，實現靈活的在線管理與會議監控。

豐富的應用功能

    多畫面：提供4/9/16/N+1等各種多畫面組合模式，畫面可自動或手動切換。
    電視墻：可通過電視墻解碼模塊實現各會場視、音頻信號的高密集解碼輸出，提供高清晰的會議監控功能，每路信號可自動或手動切換。
    混音：支持多方混音功能，混音參與方可手動定制或智能選取，借助于混音功能可實現多方交互式會議和會前點名應用。
    雙視頻流：通過與終端配合可實現靈活的雙視頻流應用，類型及視頻分辨率等參數均可在會議模板中設定。
    數據會議：支持標準的T.120數據會議功能，實現電子白板、應用共享、文件傳輸、多方交談等數據協作應用。
    字幕：可通過會議控制軟件進行會議字幕的在線設置與管理，字幕內容可手動錄入或從文件中加載。
    內置網守：支持內置網守，提供注冊、地址解析、呼叫控制、帶寬控制、區域管理等標準的H.323網守功能，支持計費功能，可向Radius服務器發送計費和用戶認證信息。

Amplesky多點控制單元VM3500L型

Amplesky VM3500L型視頻會議多點控制單元(MCU)是天地陽光推出的又一款豪華旗艦產品，在秉承了Amplesky VM系列MCU一貫的優良品質及功能的基礎上增加了更加強大的功能，具有業界獨有的雙機熱備，高達9畫面的多種動態分屏切換控制及中文字幕功能，單臺MCU單組會議最多能夠支持多達50路4Mpbs，100路2M的終端同時開會。相對于Amplesky VM3500而言，整個產品采用更先進的工藝流程制作完成，性能卓越，穩定，突出強調視頻會議實時、穩定、安全、流暢召開這一特點，并且支持分辨率高達1280*720的高清晰圖像，特別適用于電信、政府、企業、教育、醫療等行業領域。

Amplesky多點控制單元VM3500L型

獨創特性

超大容量：支持單臺MCU單組會議的超大容量會議終端數，單臺MCU單組會議最多能夠支持50路4Mpbs，100路2M的終端同時接入會議
雙機熱備：業內首創電信級雙機熱備技術，雙機熱備技術的使用完全解除了會議系統管理人員的后顧之憂。當由于斷電或其它原因造成工作中的MCU無法正常開會時，備份MCU將及時接替原MCU繼續召開會議
多畫面高清輸出技術：配合Amplesky® TV8000或Amplesky® TV8100電視墻服務器，可實現同時多個畫面的高清晰度顯示

設計特性

外觀典雅：黑色機身，外觀典雅，盡顯會議室豪華氣氛
體積小巧：標準19英寸1U硬件設備，可上機架
性能穩定：滿足7×24小時不間斷運行需求，MTBF大于120,000小時，大大提高了設備正常運行的穩定性
安全可靠：標準硬件集成，系統穩定可靠，無病毒感染之憂
界面友好：操作界面秉承一貫的簡約風格，界面友好，無專業技術背景也能順利學會操作
操作簡單：全中文瀏覽器界面，能通過網絡對設備進行遠程管理，機房操作不再是唯一必需。一鍵式群邀能使會議召集“輕輕一按，全部上線”

應用特性

兼容性強：完全兼容各種品牌的H.323標準的MCU、視頻終端
多種級聯方式：業內獨創的互控級聯功能，支持無限級級聯功能
先進的管理模式：多用戶、多角色管理模式，多級密碼保護使系統維護安全無憂；支持終端的管理權限，實現更加科學合理的使用終端資源；支持模板的權限管理，實現了模板的高效科學管理
高清晰會議：支持多分屏下的寬屏HD分辨率(1280×720p)

功能特性

最大會議呼叫帶寬支持4M
支持MPEG4 視頻標準和ITU-T最新視頻標準H.264
支持HD 720P（1280×720）的高清視頻格式
支持CIF、4CIF和XGA的視頻格式
支持G.711U/A，G.722，G.723.1, G.728音頻標準
多分屏功能：單臺MCU最大支持9分屏
支持H.264下的多分屏
支持4CIF下的多分屏
支持HD 720p下的多分屏
會場名稱，滾動字幕
支持靜態及動態字幕，方便用戶即時信息的傳遞
支持會場名稱顯示，方便用戶辨別不同會場
會議控制功能
遠程攝像頭控制功能（FECC）
自動斷線重邀
支持召開混速會議
智能全路混音功能
支持二十組會議
支持導演模式，主席模式，語音激勵模式，連續出席等多種會議控制模式
會議模板、預約會議、即時會議等多種會議召集方式，隨心選擇
多分屏模式下任一分屏中的顯示會場支持手動控制、語音激勵和會場輪巡三種選擇方式
主會場輪巡功能，實現主會場實時瀏覽各個分會場場景
廣播者輪巡功能，實現各個會場輪流發言
集中與分路靜音控制功能，屏蔽不必討論的會場聲音進入，減少噪音
互控級聯下，主會議開啟從會議自動開啟
互控級聯下，主MCU可自動輪巡下一級MCU的每個會場(單畫面)
日志功能，記錄系統和會議操作過程
互控級聯下，主MCU多分屏可顯示下級會場終端
純音頻終端加入會議
支持H.245信令的終端申請發言
支持單播電視墻控制
主席會場看多畫面，其他會場看廣播圖像畫面
H.239雙流時兩路都支持H.264編碼
具有系統管理員、會議管理員、會議預約者、組播接收者、超級管理員等不同權限用戶
支持H.261下組播功能；支持H.263+下組播功能

網絡特性

具有監測診斷功能：可對視頻會議當中的網絡、終端做實時的監控和診斷
支持QoS設置，支持設置網絡適應性緩沖區和I幀請求頻率控制

安全特性

支持標準加密(H.235，DES，AES)

數據功能

支持動態雙路視頻流的傳輸

技術指標

支持的ITU-T標準	H.323，H.225，H.245，H.235，H.261，H.263，H.264，H.281，H.224，Q.931，H.239
系統容量	50路4Mpbs，100路2Mbps
帶寬	128Kbps~4Mbps
網閘支持	支持內置Amplesky® VGK2000或者外置標準H.323網閘
視頻標準	H.261，H.263，H.263+，H.263++，H.264，MPEG4
靜止圖文	CIF，4CIF，VGA，SVGA，XGA，HD 720P(1280×720像素)
動態圖像解析度	4CIF（704×576像素），CIF (352×288像素)，XGA (1024×768像素)，SVGA(800×600像素)，VGA(640×480像素)，HD 720P(1280×720像素)
幀頻	128kbps：自適應7.5，10，15幀/秒； 192kbps~4Mbps：自適應7.5，10，15，25幀/秒
音頻標準	G.711，G.722，G.723.1，G.728
分屏模式	支持2，3，4，5＋1，3+4，7+1，9多種動態分屏
網絡接口	LAN：2*LAN/Ethernet 10/100/1000Mbit
以太網/互聯網/企業內部網連接性	TCP/IP，ARP，HTTP；內置WEB服務器
會議模式	語音激勵，導演模式，主席模式，連續出席
可靠性	MTBF（小時）大于 120,000小時
供電	交流 110-220V，50-60Hz
環境數據	工作溫度：0至50攝氏度；工作濕度：5%至90%非凝結存儲溫度：-20至70攝氏度；存儲濕度：5%至90%非凝結
物理參數	深度：408mm；寬度：440mm；高度：46mm

迪威視訊 FOCUS 8000 多點控制單元MCU

FOCUS 8000是一款電信級寬帶多點控制單元，是多點會議電視組網中的關鍵設備，它采用機架式高可靠性模塊化設計，具有超大的接入容量和豐富的功能模塊，可同時接入4種不同速率的終端，并具備多畫面及電視墻處理功能。單級可連接24個8M終端，二級級聯組網時可同時連接多達552個終端，每個終端速率最高可達8Mb/s。FOCUS 8000的操作控制軟件具有界面友好，易于操作等特點。

FOCUS 8000寬帶多媒體交換機、FOCUS3100/FOCUS3200寬帶高清晰一體化會議終端及傳輸網絡組成一個高清晰會議電視系統，適用于政府機關、軍隊、公安、電力、教育、醫療、金融及電信運營商各領域的大型高檔次的會議電視應用。

迪威視訊 FOCUS 8000 多點控制單元MCU

性能特點

嚴格遵循ITU H.320標準。
符合廣電總局寬帶會議電視技術規范GY/T 209-2005。
支持T.120協議，內置T.120數據服務器，可以實現電子白板、文件傳輸, 應用共享等數據會議功能。
持H.239雙流，支持1280×1024高清晰的VGA畫面?zhèn)魉汀?
機架式設計，各單板均支持帶電熱插拔。
模塊化設計，可根據組網規模和功能要求靈活配置。
雙電源設計，負荷分擔、冗余備份，具備高可靠性。
支持220V交流和－48V直流兩種電源供電模式，適應不同應用環境。
采用業界領先的電磁屏蔽技術，符合電磁兼容要求。
采用嵌入式實時操作系統，安全可靠穩定。
提供多種時鐘同步模式，外接BITS時鐘同步、本地時鐘、線路提取時鐘同步。
大容量，單級MCU可連接24個8M終端，兩級級聯可支持552個會場同時開會，支持多級級聯。
超強大的語音處理能力，支持多達24路的MPEG-2數字混音。
采用群呼技術，召開會議時可并行呼叫所有會場，快速建立會議。
強大的網管功能，可實時監視各單板狀態、線路狀態及終端設備狀態，有實時告警、在線檢測、日志管理、在線軟件升級等功能。可對接入的會議電視終端實現視頻、音頻、數據等的遠端環回檢測，方便管理和維護。
支持會議預約功能，可以提前配置會議，并在會議中心無人值守的情況下自動召開會議。
可同時召開多組會議，不同組會議可采用不同速率，單級MCU可同時召開12組會議。
友好的圖形化用戶操作界面，中文、英文等可選。
強大的會議控制功能，支持主席控制、導演控制、演講人控制、聲音激勵及遠端攝像頭控制。
支持速率適配功能，可同時接入2M、4M、6M、8M等不同速率的終端，用戶可以根據線路帶寬情況靈活組網。
采用Reed-solom糾錯算法，抗誤碼率達到10^-4，保證系統在惡劣的網絡條件下仍能正常運行，極大提高了系統對傳輸網絡的適應能力。
支持自動降速率和升速率功能，當某條2M線路中斷時，終端與MCU自動將傳輸速率降低而并不影響會議的正常進行，當線路恢復后，終端與MCU又可以自動提高傳輸速率。升降速可在2秒內完成，升降速過程中無黑屏、馬賽克等現象，參會人員無明顯感覺。
支持線路接口的N+1備份，當MCU與終端之間的傳輸線路故障時，自動切換至備份線路,保證會議的正常進行。
支持多畫面功能，4畫面、9畫面、16畫面等多種多畫面模式可選。
支持電視墻功能，可同時顯示24路分會場畫面。
采用標準音、視頻及線路接口，工程連線簡單，便于施工和維護。

超然科技超越VX（VMediaX）系列 VX4000-T

超然科技 超越VX（VMediaX）系列 VX4000-T

高性價比視頻會議MCU推薦

　　超越VX（VMediaX）系列 MCU是超然科技推出的一系列多媒體交換平臺，在分組交換網上提供多媒體交換服務，是實現 IP 網絡視頻會議的中心交換設備。超越系列MCU遵從ITU－H.323v4標準，兼容市場上所有的主流視頻會議終端。超越系列MCU在設備兼容性、系統穩定性、操作方便性、會議安排調度靈活性等方面都有很好的表現，能夠最大限度的滿足用戶的應用需求。它既可以向政府、機關、企業、學校等中小規模用戶，也可以向網絡提供商、業務提供商等大型用戶提供專業級的視頻服務。

　　超越VX4000-T是超然科技推出的一款增強型產品；它繼承了超越系列一貫的優良表現，并在系統容量、系統擴展性、特色功能等多個方面具有業界領先的水平，具有很高的性價比，是您構建視頻會議系統的首選

　　先進的整體設計
　　標準19英寸1U硬件設備，可上機架，適用于大規模網絡集成服務。
　　硬件集成、嵌入式操作系統，安全穩定有效防范黑客和病毒攻擊。
　　多網口及內置路由設計，適用多種復雜網絡環境。
　　卓越的性能指標，最大支持128路會場，最高呼叫速率4096Kbps。
　　良好的兼容性，完全兼容各種H.323終端、MCU、網守和網關，為系統提供良好的可擴展性。

　　完善的系統功能

　　高清晰視頻
　　支持H.264及MPEG4等最新的高清晰視頻標準，可以在低帶寬下保證高清晰，高流暢性的視頻質量；
　　支持720P的動態視頻分辨率，以達到更高的視頻清晰度；
　　幀率范圍1－30幀/秒，支持會議過程中手動設置，調整到最好顯示效果。

　　呼叫方式
　　支持默認會議動態切換，方便終端直接主動呼入指定會議；
　　會議進行中呼叫新的終端無需添加終端列表直接呼入。

　　多畫面功能
　　支持H.263/H.264下2、3、4、5＋1、7＋1、9、8＋2、12＋1、16、畫中畫等多種分屏模式；
　　每個單畫面任意選擇顯示會場；
　　會議過程中分屏模式可以隨意切換；
　　支持單畫面與多畫面在會議中共存（主會場看多分屏，分會場看主會場）。

　　組播功能
　　支持會議中實時組播的發送，及時向多人傳送會議內容；
　　使用其配套VMediaX Player專用工具接收組播，保證良好的音視頻質量；

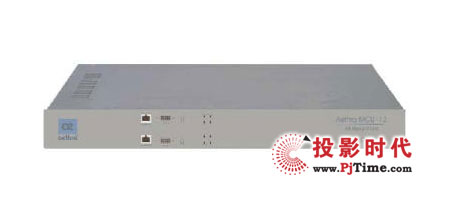

愛斯樂 Aethra MCU

Aethra MCU是愛斯樂公司最新推出的多點控制單元，可以提供H.323/SIP/ISDN網絡上進行高質量的視頻和音頻多點會議。Aethra MCU同時提供管理套件，Aethra Director Suite，包括了完整的GK功能，預約會議功能和豐富的網絡監測能力。Aethra MCU具有良好的性價比，是多點會議的最佳產品。
