顯示墻控制器是多屏拼接顯示系統的信息處理中心，是顯示墻的信息驅動心臟，擁有動力澎湃的顯示墻控制器是顯示墻能否支持用戶業務信息表達的關鍵。隨著拼接市場的不斷發展，廣大客戶越來越迫切需求一種性能更加強悍的處理器，用來整合不同來源的數據（信息）并操縱顯示墻。在此，筆者特別推薦功能出眾且性能硬處理控制器的產品供用戶參考。

VTRON Ark多屏處理器

    VTRON最新發布的Digicom Ark1200系列多屏處理器，是顯示速度最快的多屏圖像處理器。此系列多屏處理器集高安全性、高穩定性、高圖像處理于一身，采用全硬件數字化信號傳輸處理架構設計。其中重要的實現目標之一，是滿足拼接墻系統用戶所渴望的電腦輸出圖像在拼接墻上完全“實時”顯示功能。這個功能的實現，意味著用戶業務系統運行時產生的大量業務狀態圖文信息，可通過各個與業務連接運行的電腦傳入拼接墻系統上實時同步地顯示，這對于用戶來說極為重要。

    由顯示業界組成的數位顯示工作小組（Digital Display Working Group,DDWG）制定的DVI標準，規定傳送未壓縮的數字電腦圖像信息，數據通道帶寬必須滿足3.96 Gbit/s以上的信息傳輸量。Digicom Ark1200系列多屏處理器的數據傳輸總線帶寬達160Gbit/s.，采用全交叉調度架構高速數據傳輸技術，為每路輸入信號動態分配帶寬達5Gbit/s的點對點專線數據傳輸通道，并使用最小化轉移差動訊號（Transition Minimized Differential Signaling，TMDS）技術來確保高速串行資料傳送的穩定性，每個像素資料量為24位元，確保處理器的每路電腦輸入信號能在拼接墻上以24位色深真彩圖像，無壓縮高保真實時顯示，很好地滿足了用戶需求。

    Digicom Ark1200系列多屏處理器能支持驅動32個顯示單元拼接成超高分辨率無縫單一邏輯屏；支持共32路數字\模擬RGB電腦信號、視頻信號、IP視頻信號同時接入實時顯示。所有輸入信號可任意位置、任意大小縮放和疊加顯示。在結構上，Ark1200系列處理器采用模塊化硬件結構設計，所有信號接入板卡（包括電腦RGB、視頻、IP視頻）以及圖形輸出板卡和系統控制板卡等均支持熱交換，實現系統保持運行狀態下快速修復。保證系統24/7全天候連續不間斷運行。

三菱顯示墻處理器VC-X3000

    VC-X3000顯示墻處理器可根據需要在顯示墻上顯示數據和視頻。該系統操作靈活、使用簡便，配備冗余電源、冗余硬盤驅動器及冗余風扇，支持7×24工作， 十分穩定。VC-X3000可控制顯示墻，并監控亮度、雙燈切換器、電源開關以及主要的操作參數。 遠程客戶端軟件方便多個操作人員以不同的安全配置在客戶端PC上創建、選擇版面并配置顯示窗口。支持多鼠標操作，允許系統用戶與顯示墻上顯示的應用程序進行互動。

    主要特點：

    支持7x24模式連續工作使用的冗余配置
    VC-X3000標配RAID 1硬盤陣列。
    通過額外添加選購硬盤，可配置RAID 5或RAID 1+備用。

    遠程多鼠標光標應用程序控制
    利用三菱的大屏控制軟件，多個用戶可在顯示墻上看見各自以顏色編碼的鼠標光標，而且每個用戶能夠控制處理器上的應用程序。這就使客戶能夠以靈活的版面更有效地操作控制室。

    系統監視
    在VC-X3000系統中，大屏控制軟件會一直監視CPU溫度等主要參數。該軟件還將監控三菱的顯示單元，以提供一個完整的顯示墻系統——如果出現問題將發送電子郵件警告。

    外部硬件控制
    除了可以控制VC-X3000外，大屏控制軟件還可監控更高端的VC-MK3000圖像處理器。用統一的操作界面即可拖放兩個系統中的窗口和版面。該系統還可控制視頻矩陣等外圍設備。通過觸摸面板設備則可控制該系統，調出存儲的版面，操作簡便可靠。其中還包含一個日程安排程序，可定期改變版面。

    多語言界面
    該系統支持提供多種語言。

    提示功能
    大屏控制軟件具有提示功能，可在顯示墻上顯示警告和通知，因此支持在控制室中進行團隊作業。

    D-WALL控制軟件——完整、直觀、可靠的用戶界面

    VC-X3000利用大屏控制軟件D-WALL的一系列組件來進行工作。該軟件組件會對各個環節進行管理，其中包括顯示墻的設置、配置以及日常使用。系統設置工具可設置顯示墻系統。該工具安裝在VC-X3000中，并可由遠程客戶端PC進行管理。系統設置工具可識別顯示單元的屬性，設置顯示墻尺寸，并為那些用戶可以更改的參數設定默認值。服務器軟件也安裝在VC-X3000中，用來控制系統中的所有設備�？蛻舳塑浖�則可以安裝在所有操作人員的PC中。系統操作人員和管理人員使用該軟件調整、控制并監視系統。通過拖放或單擊圖標可創建、保存以及調出顯示墻版面。使用該軟件可對亮度、邊框、裁切等窗口參數進行管理，還可根據需要標示和放置窗口。客戶端軟件會在模擬大屏界面上以“縮略圖”的形式顯示信號的內容、在此操作界面上還可看到當前的版面、存儲的版面、處理器的系統狀態信息以及顯示單元�？赏ㄟ^拖放、鼠標點擊以及監控狀態顯示來進行日常操作。客戶端軟件還可控制VC=MK3000圖像處理器，該處理器可單獨使用，也可和VC-X3000結合使用。使用這兩種處理器的綜合系統仍然會向操作人員展示相同的統一圖像，而來自VC-X3000或VC-MK3000的窗口均是由相同的方法進行控制。

創凱電子 CK4P系列大屏拼接器

    通過對市場深入分析和調研，創凱電子在有針對性的推出了適合指揮系統，工作站，衛星監測，船舶指揮的新產品CK4P，CK4P系列大屏拼接器繼承了CK4系列的純硬件架構，并開發出超高清晰底圖技術，漫游CBD技術，支持超高分辨率的圖片采集投放，無須任何輔助設備，在思路上突破原有框架，功能更強大，系統更穩定。

    CK4PB屬于基本型，帶有CBD功能，底圖采用的是flash內存儲的固定圖片

功能概述

    CK4P系列大屏拼接器是深圳創凱電子公司推出的全新大屏拼接處理器,采用專利技術硬件設計,可以像素疊加顯示高清晰度背景圖片,同時接受并處理各種視頻圖形信號,實時傳送到各個顯示單元,組成高清晰顯示的大屏幕拼接墻。

CK4P系列根據產品功能的不同,分為B系列和P系列兩個子系列產品;

B系列為基本型, 采用外置U盤和內置Flash實現高清晰底圖顯示和更換.。

拼接器內置一幅高像素圖片;采用外置U盤預存圖片

采用創凱公司提供的專用軟件,通過電腦把高分辨率圖片切割為1024*768的不同子畫面,并所有的文件存儲在USB盤內;

根據拼接顯示單元的數量,拷貝復制同樣數量的U盤;

把U盤插在拼接器的拼接輸出卡上;

運行控制軟件的底圖更換模塊,選擇需要更新的圖片;

拼接器將自動把U盤內的圖片移植到拼接器內部;

整個移植燒寫過程需要25-30秒;

移植操作后,開機自動實時顯示底圖圖片;

P系列為增強型,具有B系列的所有功能,同時采用外置電腦通過多路DVI輸出和拼接器連接,主要功能有:

   具備B系列的所有功能：采用外置Base PC和拼接器連接，彌補B系列的不足；

    網絡控制；

    網絡抓屏；

    實時動態高像素疊加顯示（GIS地圖，電力、交通矢量圖等）－－通過網絡傳輸過來的信號；

    單屏要求多窗口視頻顯示；

   可以把實時動態圖片凍結、捕捉，并固化為拼接器內的底圖；

    CK4P 把輸入信號劃分為非公共區域和公共區域(CommonBusDistrict 公共總線區域)信號，在信號輸入拼接器前，根據信號的重要程度，由矩陣完成信號的調度和分配。

    非公共區域（非CBD區域）：每個獨立的處理模塊對應每個顯示單元，每一個輸入通道都獨立工作分配，所有模塊并行工作，獨立處理各自的信號。處理速度與通道數的多少完全無關。

    CBD公共區域：多路信號共用一個通道，窗口的面積拉得越大的信號，所占用的帶寬越高，（符合人的操作習慣）；不需要的窗口所對的通道,窗口越小,所占帶寬越小。被前方窗口遮擋的通道,不進入總線,不占用帶寬.確保需要顯示的部分,保證有充分的帶寬顯示清晰的畫面。

    CK4P系列拼接器自動偵測和識別全球的各種電視制式復合視頻，各種標準VGA信號，最高支持無壓縮實時UXGA（1600×1200）和高清1080P信號等格式的信號，對所有的信號自動識別并按用戶要求對各信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，并轉換為1024×768/60Hz的VGA格式輸出(用戶也可以定制特殊的輸出分辨率和刷新頻率)。

     CK4P系列拼接器，采用純硬件設計，不需要操作系統支持，上電即可工作，啟動時間小于5秒鐘，穩定性高。

CK4P系統連接拓撲圖

說明： 系統所示的24拼接需要2臺CK4P級聯

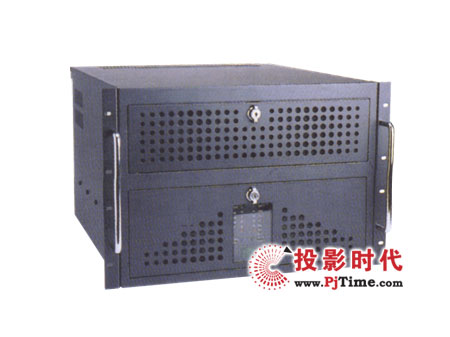

浙江大華 DH DSCON系列圖形拼接控制器

　  浙江大華 DH DSCON系列圖形拼接控制器采用最新圖形處理技術及計算機集成技術，具有獨特的獨立總線傳輸技術，系統資源占用少，穩定可靠�？蓱�用于網絡控制中心、公共管理中心、智能交通管理中心、應急處理中心、軍事監控中心、電信呼叫中心、視頻會議室等，滿足7×24小時工作要求，為高端圖像顯示需求提供最卓越的顯示技術。

單一邏輯屏，高分辨率顯示

　　DH DSCON圖形拼接控制器單機能夠控制多達64個顯示單元拼接成一個高分辨率單一邏輯顯示屏，該邏輯屏的總分辨率等于所有顯示單元分辨率的總和。各種活動視頻/RGB/網絡信號窗口可以任意大小、任意位置顯示，并可自由移動、任意縮放。

信號處理能力

　　DH DSCON圖形拼接控制器具有強大的信號處理和圖形顯示能力，單機可選配支持2-16 路 RGB 信號、2-160路視頻信號、多路網絡信號同時輸入開窗顯示。視頻信號兼容 PAL\NTSC\SECAM 制式，支持多路視頻在單元窗口內任意位置、任意大小開窗顯示。RGB信號刷新率接近于實時并保持多個大比例窗口的高幀頻。遵循TCP/IP 協議，支持IEEE802.3u快速以太網和IEEE802.3以太網，網絡信號處理速度更快。所有類型的信號窗口均能任意跨屏、移動、縮放、疊加顯示、全屏顯示。

跨平臺應用

　　DH DSCON圖形拼接控制器支持跨平臺應用，支持Windows XP、NT、2000和Unix/Linux操作系統，支持X11R6/R5，可通過X-Windows服務將顯示墻作為UNIX系統的虛擬屏使用，使相聯網絡上的UNIX應用在顯示墻上以任意位置、任意大小窗口顯示。

高可靠性

　　DH DSCON系列圖形拼接控制器具有高穩定性，支持冗余硬盤、冗余電源、冗余網絡、熱插拔，高效散熱設計，具有ECC內存校驗、自動電源故障報警、自動風扇故障報警、溫度感應報警功能。

多途徑控制

　　DH DSCON系列圖形拼接控制器支持遠程控制、多用戶控制、優先級控制和多級權限控制，不受控制計算機位置、配置的限制，增強系統控制的靈活性和安全性。

靈活的界面

　　DH DSCON圖形拼接控制器通過直觀的Vision DWCS大屏幕管理軟件進行控制，提供一致的圖形用戶界面來管理窗口的布局和顯示，并監測系統運行狀態�？商峁╅_放的 API 以及串行協議和 TCP/IP 協議來定制操作，以滿足特殊客戶需要。

多控制器技術

　　DH DSCON圖形拼接控制器支持多臺并聯或級聯，可組成主從結構的多控制器系統，采用并行同步處理方式，有機組合成為一個單一邏輯屏，采用集中控制與操作，可以在同一個平臺上對整個系統全面控制，滿足超大型拼接顯示墻的圖像控制要求，最多可驅動多達256個顯示通道。

系統擴展能力

　　DH DSCON圖形拼接控制器采用開放式結構設計，基于標準工業計算機結構，便于系統軟硬件升級、擴展，提升控制器圖像處理能力�？蛇x配Intel Dual Xeon處理器，內存可擴展為2GB，主板可選配新一代PCI-E總線，可擴展多達8個網絡接口�？商峁┒�次開發接口，便于用戶應用系統與大屏幕系統的集成。
