介于目前公、檢、法的司法機關偵查指揮系統的規模、實現功能的不同，本方案列舉出兩種最常見的偵查指揮中心大屏幕效果提升方案。

    1. 小型偵查指揮大屏幕效果提升方案

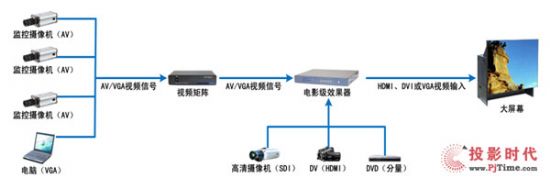

（圖：小型偵查指揮中心大屏幕效果提升方案示意圖）

    傳統的小型偵查指揮中心，將所有視頻終端所采集的AV、VGA視頻信號連接至視頻矩陣，再通過視頻矩陣切換給大屏幕進行顯示。普通監控級攝像機的AV視頻信號或電腦的VGA視頻信號在大屏幕上放大播放時，由于圖像分辨率及比例的不同，大屏幕將會對原圖像進行拉伸或裁切，同時還會損失圖像的清晰度。并且缺乏對高清視頻采集設備的顯示支持。

    本解決方案在傳統的小型偵查指揮系統中增加了電影級效果器，它可接收視頻矩陣切換的任意AV、VGA視頻信號，并對其進行圖像倍線、反隔行等處理，用戶還可手動調節圖像的細節、邊緣、色彩及亮度對比度等圖像設置。這樣，即使是一路普通AV視頻信號，在大屏幕上顯示時，也會呈現出優質的圖像效果。

    電影級效果器不但可提升圖像質量，還可針對視頻源圖像的分辨率及比例進行手動調節，杜絕了視頻圖像在大屏幕上播放時出現視頻圖像變形的現象。

    隨著高清視頻采集設備在司法機關的廣泛應用，極影電影級效果器支持HD-SDI、HDMI等高清視頻接口直接連接高清視頻采集設備，然后將信號處理后直接進行大屏幕，無需昂貴的具有高清顯示接口的專用顯示設備。

2.  大、中型偵查指揮大屏幕效果提升方案

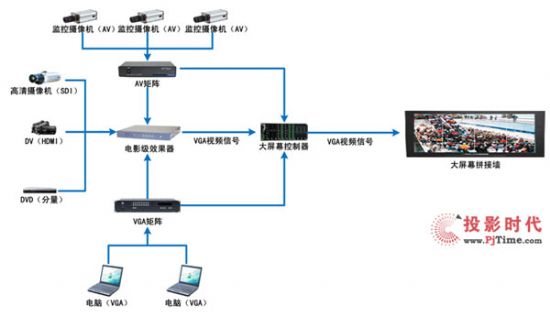

（圖：大、中型偵查指揮中心大屏幕效果提升方案示意圖）

    如圖所示，大、中型偵查指揮中心的規模較大，所應用的視頻采集、切換、顯示設備繁多，大屏幕拼接墻將會被作為顯示輸出設備的首選。所以傳統的大、中型指揮中心通常將所有視頻終端所采集的AV、VGA視頻信號連接相應的AV、VGA視頻矩陣，再分多路視頻連接至大屏幕控制器輸出至大屏幕拼接墻進行顯示。用戶可通過網絡，利用大屏幕控制軟件將任意一路或多路AV、VGA視頻信號切換至大屏幕拼接電視墻進行顯示，每一路AV、VGA視頻信號顯示輸出的大小可由軟件隨意控制。

    如上所述，雖然傳統的大、中型指揮中心在視頻切換及顯示方面功能十分全面，但由于大屏幕拼接電視墻幅面較大，在顯示普通AV、VGA視頻圖像時便會將原圖像放大，導致圖像清晰度降低。本方案在傳統的大、中型偵查指揮系統中增加了電影級效果器，它同時可接收AV或VGA矩陣所切換的任意一路AV或VGA視頻信號并對其進行圖像倍線、反隔行處理，并可手動調節圖像的細節、邊緣、色彩及亮度對比度。處理后的視頻圖像可由VGA視頻輸出接口連接至大屏控制器，即使用戶通過大屏幕控制軟件將圖像放至最大，普通AV、VGA視頻圖像在大屏幕拼接墻上顯示時也會呈現出優質的圖像效果。

    同樣，用戶可利用高清視頻采集設備所拍攝的視頻通過SDI、HDMI或分量視頻接口直接接入電影級效果器，再通過切換電影級效果器的視頻輸入，提供給大屏幕拼接墻進行顯示，滿足了高清視頻信號直接大屏幕顯示的需求。

    在目前偵查指揮系統中，中控設備的應用已經非常廣泛，電影級效果器支持通過RS-232串口遠程控制，用戶不但可遠程控制設備的視頻輸入接口、輸出分辨率的選擇，還可遠程調節圖像質量，為用戶提供便捷的操作方式。
