2010年8月東平公司在云南省昆明市某部隊成功完成一套三通道平面融合，同時上大屏的信號源路數多大22路，型號為DC6003-0616，得到了甲方領導的一致肯定。

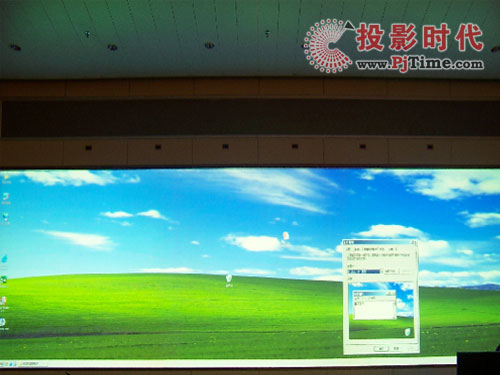

融合效果

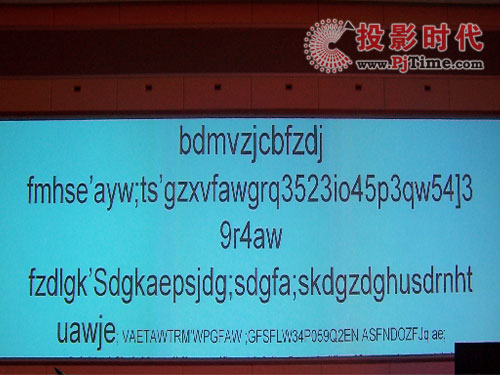

文字效果

    融合拼接控制器產品特點：

    DC6000系列產品應用于2或3臺投影設備的無縫融合系統。DC6000拼接器是一款性能強大的純硬件架構的高端圖像融合處理設備，能夠?qū)崿F(xiàn)在兩臺顯示單元同時顯示多個動態RGB/VIDEO畫面，是適合大屏幕融合顯示系統的核心圖像處理設備。結合DC6000融合拼接系統具備以下特點：

    1﹞ 可調多樣性：

    圖像視窗在全屏范圍內可以任意縮放、疊加、漫游。更為重要的是該系統可支持同一通道的圖像。可以使實現隨意調整圖像位置，設置圖像的大小亮度、對比度、飽和度等。

    2﹞ 強大的處理功能：

    系統實時羽化數據內容，一體化產品不用外接邊帶生成和播放設備節約使用成本， 同時數字伽瑪校正及RGB色彩平衡，可以大大的提高投影系統的視覺效果，帶來更優異的視覺感受。

    3﹞高處理能力和優秀的穩定性：

    基于計算機體系架構的傳統的控制器發展至今，性能和穩定性取決于它所依賴的計算機系統，其處理能力隨著計算機性能的提升得到改良，但局限于串行處理模式，處理速度難于獲得質的提升。DC6000融合系統，不同于傳統的控制器設計思路，不使用計算機體系，打破串行數據鎖鏈，使用高速的并行處理機制，從而得到的是一片全新的應用空間。

    4﹞啟動速度快,全實時處理：

    DC6000融合控制器采用大規模FPGA陳列式組合處理構架，全硬件設計，無CPU和操作系統。控制器集超寬帶視頻信號采集，實時高分辨率數字圖像處理二維高階數字濾波等高端圖像處理技術于一身，具有強大的處理能力。控制器采用多總線并行處理機制，能從根本上保證對所有輸入視頻全實時處理，圖像沒有延遲，無丟幀現象。

    5﹞支持多種信號格式：

    本系統支持多種視頻輸入模式，包括復合視頻（DVD或攝像頭信號），VGA （D-SUB15）模式，輸出VGA。

    6﹞多種控制方式：

    DC6000融合控制器支持多種控制方式，包括RS232串口以及以太網遠程控制。

    7﹞純硬件構架：

    融合拼接控制器為純硬件構架，硬件核心為大規模FPGA陳列，無CPU，硬盤、內存等常規計算機配件。系統采用模塊化設計，模塊數目隨輸入輸出信號的多少而增減。純硬件構架的控制器，它本身不是一臺計算機，而是一臺專業的圖像處理設備，和基于工控機的插卡式拼接器在系統上有本質區別。

    8﹞多RGB信號實時并行處理：

    融合拼接控制器采用先進的高速數字信號多總線并行處理機制，系統給每一個輸入能道都分配獨立的處理模塊和數據總線，所有模塊并行工作，系統對每個通道的處理速度是固定的，處理速度與通道數的多少無關，因此可實時處理多個VGA視頻信號。普通工控機插卡式拼接器在本質上是在計算機上插圖像處理卡，通過軟件編程實現拼接處理功能。其所有輸入輸出通道共享固定的CPU和PCI總線資源，CPU速度有限，PCI總線帶寬固定，通道越多，每個通道分到的資源越少，處理速度也越慢，直接表現就是多信號同時處理時，圖像丟幀和延時現象，目前的大多數工控插卡式拼接器，受限于CPU的能力和PCI總線的速度，最多能實時處理3-4路RGB信號。

    9﹞安全性好：

    融合拼接控制系統無操作系統，病毒無法感染；全并行工作，無系統整體崩潰危險；系統數據出廠前已固化，無法更改，意外斷電不會造成數據丟失，控制器可經受頻繁開關機。而工控機插卡式拼接器的安全與穩定性，取決于所安裝的軟件操作系統。
