    當所有的前端設備廠家都在關注數字高清，提倡H.264，1080P，超級地圖，特分底圖的同時，而很多企業都忽視了一個問題，高清顯示技術已經來臨；那么誰在關注數字高清圖像的處理技術？

    大屏拼接器：

    在大屏幕拼接系統中，我們很容易將焦點聚集在超窄邊拼接單元上，殊不知真正的幕后英雄是拼接控制器；拼接控制器的優劣直接決定著整個大屏幕顯示系統效果的好與壞，當在應用中系統常出現死機、花屏、擴展性能不強、圖像拖尾、高清信號追趕、斜切紋、畫面抖動時，我們的用戶們才真正關注起問題的根源，最后將所有問題鎖定在拼接控制器上，才悔之已晚。

    從控制器來說；目前市面上呈現四種拼接控制器，第一代為PCI工控式，第二代為嵌入式，第三代為FPGA純硬件式，第四代為刀片式數字拼接控制器。

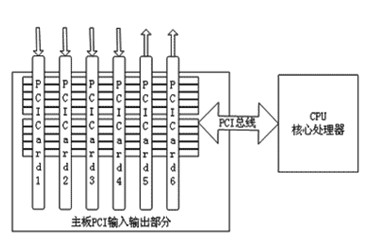

    第一代為PCI工控式拼接控制器；

    PCI插卡式的工作原理是通過工控機，利用多路PCI計算機主板，一部分PCI插槽插入視頻采集卡，另外一部分PCI插槽插入視頻輸出卡，輸入和輸出中間由CPU來構建一個運算和處理中心，這時就組建成了一臺工控式控制器。他的圖形處理原理是通過CPU運算后將母信號分割成M * N個子視頻信號后，再把每一個子信號都進行放大處理分別傳送給拼接幕墻上的各個對應單元，顯示單元將處理器傳送來的信號實現在大屏幕的每個顯示單元上，而分辨率和處理速度由計算機CPU及對應的PCI卡決定。如；1個720P處運算速度為350MHz/nS，而10個720P處運算速度則為3.5MHz/nS，這時CPU的運算能力大大下降，由于工控機的計算能力有限，一臺性能最好的工控式拼接器在1024*768的情況下最大也只能實現4Х4的拼接，大大限制了拼接的單元數。

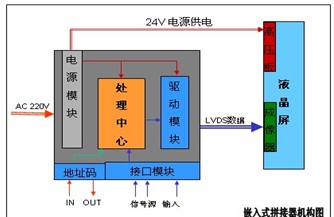

    第二代為嵌入式拼接控制器；

    嵌入式拼接器也稱“內拼式拼接器”他是基于液晶屏信號驅動板上增加的運算分割技術，其工作原理先將一個完整的母畫面傳送至信號運算處理器，運算處理器以ID地址編碼器的方式開始鎖定各自在母畫面中的位置，以二進制BCD碼順序排列（BCD水平坐標：從左至右，和BCD垂直坐標：從上至下）開始運算切割成多個子畫面，處理器將各自運算好的數據直接輸送給液晶驅動板，驅動板將色彩、亮度、對比度等參數調校后以LVDS方式傳送至LCD IC成像器形成圖像。由于嵌入式拼接器采用硬件架構數字圖形處理技術每次只處理一種類型信號，所以不需要強大的CPU核心來運算多通道信號。簡單的單畫面拼接功能為一些只需要大畫面顯示的客戶提供了非常靈活的方便，曾經一度被受市場青睞。

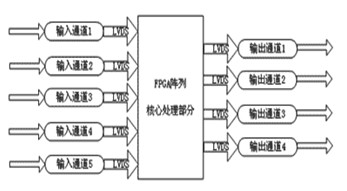

    第三代為FPGA純硬件式拼接控制器；

    純硬件處理器采用 FPGA 陣列式處理構架，全硬件設計，無 CPU 和操作系統。控制器集超寬帶視頻信號采集、實時高分辨率數字圖像處理、二維高階數字濾波等高端圖像處理技術于一身，具有強大的處理能力。控制器采用多總線并行處理機制，能從根本上保證對所有輸入視頻進行全實時處理，圖像沒有延遲，無丟楨現象，由于從結構上就超出了前兩代的機器的設計理念，采用純硬件的處理器運算技術，所有啟動時間快，工作非常穩定。但第三代拼接技術只停留在720P的信號上，而真正的高清和1080P以上的信號處理只能是望而生畏！！！

    第四代為刀片式數字拼接控制器；

    由安立信電子有限公司研發的第四代刀片式數字拼接控制器是一款數字化高清圖形處理設備，是基于FPGA純硬件列陣技術之上，采用大規模FPGA 陣列式處理構架和高速數據庫自建兩大核心技術。刀片式數字拼接控制器與傳統控制器區別于；A/D轉換效能由輸入模塊實現，虛窗技術由輸出模塊實現，每組輸入和輸出組建成一個獨立的運算核心，多個運算核心組建成一個強大的高速數據庫，數據庫內的內容由控制模塊發送來的指令實現數據列陣輸出，最后輸出模塊將數字信號轉換成光信號輸出。

    Anrecson刀片式數字拼接控制器由于每路均采用獨立高速運算技術，使帶寬和運算速度大大提高，強大的數據庫自建平臺為處理多個HD1080P超高清動態信號處理時提供了高速保證。而大規模FPGA陣列處理構架系統為處理超高清和超多類型信號提供了強大的交換處理平臺。控制器還配備可冗余并機通信電源,預留多套備用電源插槽，50000小時斷電保護功能，熱拔插技術，輸入輸出模塊任意擴展空間和RS-232、 TCP/IP遠程管理控制功能等眾多核心技術而成為數字拼接領域的引導者！！！

    對比分析表格如下:

    控制器主要特點：

    采用大規模FPGA 陣列全硬件處理處理技術，自建數據庫運算系統

    支持單屏4畫面開窗，可任意在大屏開窗口、漫游、迭加、編輯顯示

    支持任意調整長寬比，可任意信號放大為全屏顯示

    支持任意輸入和輸出通道板卡熱拔插

    支持任意增加輸入和輸出信號數量

    支持多臺級聯可驅動200個顯示單元

    支持格式:N/P、720P、1080P信號同步顯示無拖尾、無追趕、無丟幀

    通道模式：最大400路同步顯示

    輸入通道：600路（VIDEO格式），100路（VGA、DVI、HDMI、SDI、光纖可選）

    輸入分辨率：1920x1080P/60Hz

    輸出通道：100路DVI（可400路時實）最大輸出分辨率：2560X1600/60Hz

    光纖底圖：10000M ，最大輸出分辨率：19200x10800/60Hz

    控制協議：RS-232、TCP/IP

    連續工作時間：24小時不間斷，30000小時無故障

    備份電源：N+1 冗余備份 （可選）
