視頻接口的元老——VGA

    ●視頻接口的元老

    VGA(Video Graphics Array)是IBM在1987年隨PS/2機一起推出的一種視頻傳輸標準，具有分辨率高、顯示速率快、顏色豐富等優點。提起這款接口，還要追溯到CRT時代。由于設計制造上的原因，CRT顯示器只能接受模擬信號輸入，最基本的包含R\G\B\H\V（分別為紅、綠、藍、行、場）5個分量，不管以何種類型的接口接入，其信號中至少包含以上這5個分量。

    元老級接口D-Sub樣式展示

    VGA接口（即D-Sub接口）共15針，分為3排，每排5針，接口為D字型，用于傳送模擬信號。VGA有著成熟的制造工藝、較寬的使用范圍，它是模擬信號傳輸中最常見到的一種端口，占據了所有顯示器、電視和投影機等產品必配備的接口份額，因此它的受眾面非常廣泛，擁有絕大部分視頻設備的支持。

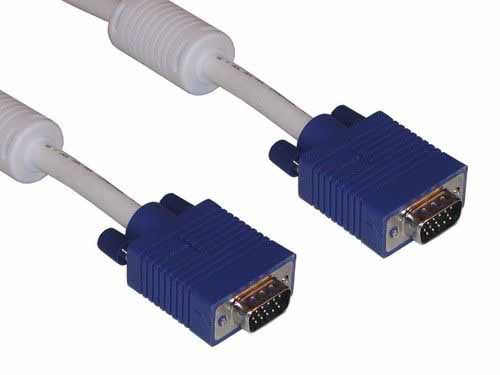

D-Sub傳輸線樣式展示

    但是在模擬系統中，信號一旦被轉換為數據流，顯示器通常就需要進行適當的調節及幀比率調整，通常為60Hz。在縮放過程中，由模擬信號到數字信號轉換過程產生的信號退化可能會被放大。此外，不標準的圖形控制卡、電纜的屏蔽性差以及連接器質量低劣也會降低信號的性能，導致整個數據轉換過程的誤差，引起圖像質量的降低。因此，不論技術多么成熟，VGA接口局限性非常大。
