第三代半導體Central issue

    2020年10月，國星光電成功舉辦了首屆國星之光論壇，論壇上國星光電宣布將緊抓國產化機遇，迅速拓展第三代半導體新賽道。近期，國星光電正式推出一系列第三代半導體新產品，在新的賽道上邁出了堅實的步伐。

    01 新賽道 開新局

    第三代半導體是國家2030計劃和“十四五”國家研發計劃的重要發展方向。與傳統的硅基半導體相比，以碳化硅（SiC）、氮化鎵（GaN）為代表的第三代半導體除了具備較大的禁帶寬度之外，還具有高導熱率、高電子飽和漂移速度、高擊穿電壓、優良的物理和化學穩定性等特點。

    風乘國家“十四五”對半導體集成電路領域的規劃，國星光電在“三代半封測”領域大力布局，在傳承“LED封測”高可靠性的品質管理體系基礎上，致力于打造高可靠性及高品質優勢的“專業三代半功率封測企業”。

    02 新方向 創新品

    目前，國星光電在第三代半導體領域已經形成了3大產品系列，包括：SiC功率器件、GaN-DFN器件、功率模塊。國星光電打造高可靠性、高品質的功率器件封測企業，堅定高性能、高可靠性、高品質的產品路線。

    ●SiC功率器件

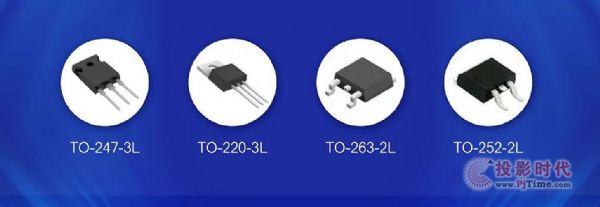

    國星光電SiC功率器件小而輕便，反向恢復快、抗浪涌能力強、雪崩耐壓高，擁有優越的性能與極高的工作效率。目前該領域已形成了2條SiC功率器件拳頭產品線：SiC-MOSFET、SiC-SBD；擁有4種封裝結構（TO-247、TO-220、TO-263、TO-252）；可廣泛應用于大功率電源、充電樁等工業領域。

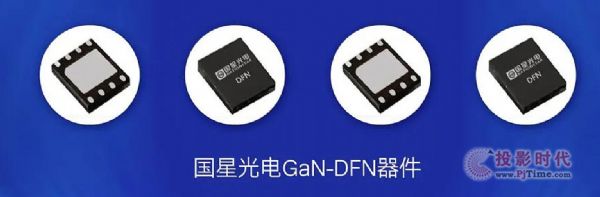

    ●GaN-DFN器件

    國星光電的GaN-DFN器件具有更高的臨界電場、出色導通電阻、更低的電容等優勢，使其尤適用于功率半導體器件，降低節能和系統總成本的同時，工作頻率更高，具有極高的功率密度和系統效率，可極大地提升充電器、開關電源等應用的充電效率，廣泛應用于新能源汽車充電、手機快充等。

    ●功率模塊

    國星光電第三代半導體功率模塊，采用自主創新的架構及雙面高效散熱設計，具有優越的電性能和熱性能，雜散電感低、轉換效率高、輕載損耗小等優勢，其功率密度大，產品體型小，可廣泛應用于各種變頻器、逆變器的工業領域，滿足系統開發人員對空間的嚴格要求。模塊產品可根據特殊功能需求進行模塊化定制開發。

    03 “星”速度 見實效

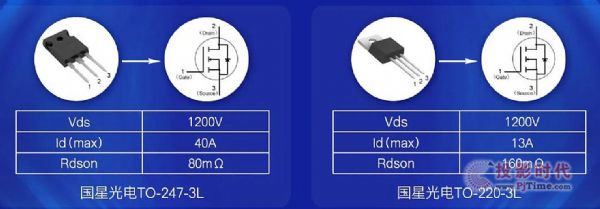

    為做好技術儲備積累，滿足市場需求，2020年國星光電便啟動了組建功率器件實驗室及功率器件產線的工作。目前，國星光電第三代半導體新品已正式推出，其中，TO-220/TO247系列的SIC-MOSFET和SIC-SBD產品已經進入了試產階段，并且在樣品階段完成了AEC-Q101車規級標準的摸底測試驗證工作。TO-247-3L的性能達到1200V、40A、80mΩ，TO-220-3L達到1200V、13A、160mΩ。

    與此同時，公司產品已送至第三方有資質的機構，正在依據AEC-Q101、JESD22、MILSTD-750等有關車規級和工業級標準進行認證測試。

    未來，在國家“十四五”規劃的偉大藍圖下，國星光電定將持續加大第三代半導體的研究開發和技術成果轉化，為國家戰略安全、為第三代半導體國產化貢獻力量。
