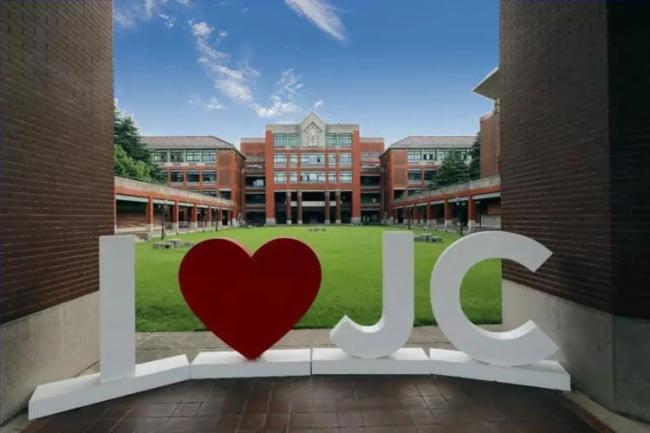

上海進才中學 (Shanghai Jincai High School)創辦于1996年，由愛國臺胞葉根林先生無償捐資興建而成，是20世紀90年代上海第一所高規格、現代化寄宿制高中。2006年2月被國際文憑組織(International Baccalaureate，IB)授權為會員校(IB World Schools)。學校坐落于浦東陸家嘴金融貿易區，設有本部，國際部，總占地面積近兩百畝，建筑古樸典雅，校園環境優美。

01　用戶需求

    學校要在物理實驗室開一堂《牛頓第二定律》公開課 ，滿足線上線下教學需求。同時要實現物理實驗場景的多信號采集、切換及錄制，具體要求如下：

    a. 老師授課時，要實時全自動跟蹤(包括老師走入學生區域);

    b. 老師進行板書時，可以自動進行特寫拍攝;

    c. 當老師指定學生展示物理實驗時，要有特寫鏡頭，方便記錄整個實驗過程;

    d. 可以單畫面電影模式錄制，也可以多畫面資源模式錄制。

    現場實景

課堂教室全景

本地導播界面

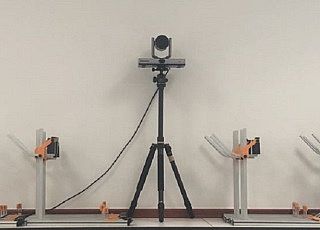

教學錄制網絡攝像機

老師/學生自動跟蹤攝像機

    02　方案特色

    針對以上需求，上海 乾胤 實業有限公司 結合Lumens產品，為學校設計了一套Lumens全新的跟蹤技術在錄播課堂中的應用解決方案 ，很好地解決了物理實驗室多場景的信號采集及錄制，實現了線上線下教學應用。

    自動化系統方案

    從教師自動跟蹤拍攝、錄像、直播、儲存，一鍵即可快速啟動所有功能

    高靈活高擴充性IP化架構

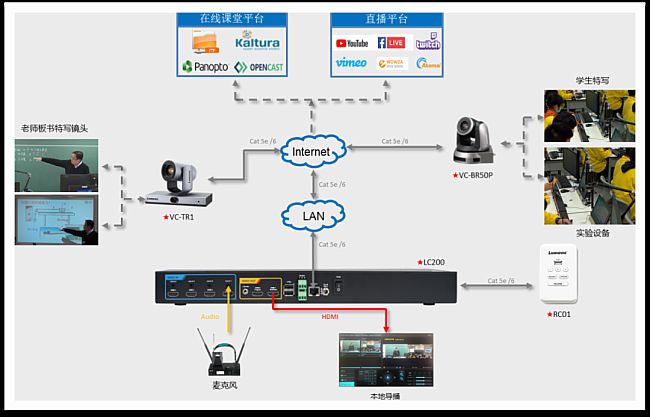

    BR50P網絡相機 與TR1跟蹤相機 采用IP化架構，支持POE，透過網線將音視頻傳輸?shù)絃C200錄播主機 ，不受距離限制，安裝簡單，擴展容易，同時大幅降低安裝和未來的擴展成本

    本地導播與網絡導播

    LC200錄播主機 提供滿足課程錄制功能的導播平臺，同時支持本地導播和網絡導播兩種導播模式

    多機位、多資源畫面實時場景轉換

    同一攝像機支持多場景信號采集，可以預設成場景模板，自動快速切換

    多資源畫面模式

    融合老師、板書、課件等多機位畫面，實現單畫面電影模式或多畫面多資源模式的采集與錄制

    復合式自動跟蹤設計

    Lumens獨創的“屏蔽區域算法” ，完美結合實時老師跟蹤，解決了黑板、電子白板、老師與學生之間的自動切換問題

    多平臺同時直播

    Lumens獨有的“推流技術” ，可以同步直播到三個不同的網絡平臺

    多流獨立錄制

    LC200錄播主機 支持電影模式和資源模式同步錄制。可把老師、學生各路視頻信號進行獨立同步錄制，生成標準化的高清流媒體文件，便于后期制作，最多支持4路同時錄制

    一鍵操作更方便

    配合定制的RC01控制面板 ，可以快速啟停錄制推流/視頻文件導出/即時自定義場景切換

    支持多種儲存方式

    除了內建大容量硬盤，也支持外接硬盤，也能夠透過網絡自動上傳到FTP服務器、NAS、云端課程管理軟件

    03　使用體驗

    該方案架構為全I(xiàn)P網絡化，支持 PoE，可以任意擴展多機位, 無布線困擾 。在自動跟蹤時，可以設定8個屏蔽區域和4個區域跟蹤特寫，利用屏蔽區域功能，將學生及投影白板播放的內容屏蔽，以免被誤觸發跟蹤 。設定跟蹤區域，可以實現板書及投影電子白板自動特寫。通過LC200錄播導播界面遠程控制攝像機，無需購置控制鍵盤，降低了整套方案的使用成本 。三路推流直播可即時切換場景，如果老師接入電子白板(計算機)時，還可以通過錄播主機直接硬采集白板(計算機)信號。通過本方案實施，老師非常輕松實現了課堂的線上線下教學。

    上海乾胤實業有限公司 技術總監江亞男

    04　核心產品配置

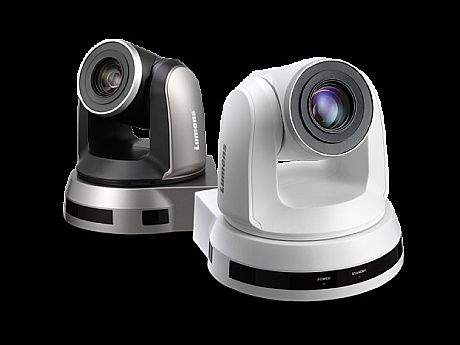

網絡云臺攝影機VC-BR50P

自動跟蹤攝影機VC-TR1

智能錄播主機LC200

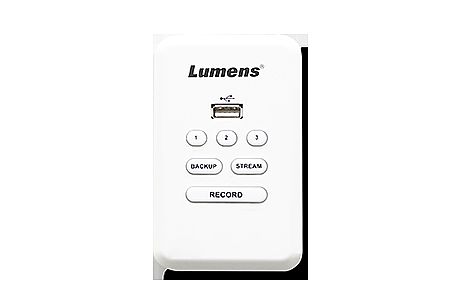

簡易遠程控制面板LC-RC01
