“小間距LED顯示屏未來市場的增長，幾乎完全寄希望于‘超近距離觀看’這一新場景的突破！”這是行業專家，對小間距LED顯示產業，發展前景的概括：即，LED顯示屏是不是能成為“足以適應任何近距離觀看需求的顯示技術”，將是其未來市場規模的決定點！

    為什么“近距離觀看”這么重要

    對于“近距離觀看”的LED顯示需求，目前至少有三個龐大的“市場場景”——這三個場景的共同特點是，現有市場已經很成熟、但是現有顯示技術不足以滿足不斷提升的消費需求！

    首先，家用彩電市場，核心觀看距離在2-4米左右；主流液晶產品尺寸是55-65英寸（占據市場近6成銷量）。但是，消費需求再向80/100英寸大尺寸市場前進。液晶顯示依賴玻璃基板的特性，使得其無法面對100英寸，尤其是以上尺寸的應用需求。即便激光電視的產品創新，也在畫質效果上比較LED顯示略遜一籌。——這是一個千萬級需求的市場！

    第二，商用會議和教育顯示需求。雖然會議和教育市場也面臨數百平米大會議室的場景，但是更多時候，教室和會議室面積集中在25-150平米，顯示設備前排觀看距離可能只有2-3米。尤其是中小會議室、十余平米，二十余平米的應用中，觀看距離集中在2-4米的空間。這類市場目前主要采用液晶顯示器、或者投影機產品：前者面臨顯示畫面尺寸的限制，后者面臨燈光下視覺效果的限制。——這一市場是一個每年數百萬臺規模的應用領域。

    第三，在所有的交互化顯示應用場景中，都是近距離“觀看”。即在顯示屏幕上，設置觸摸屏后，用戶總是需要在0.5米距離上觀看畫面。教室、會議、博物展覽、商業展示等領域，大量需要這一產品。交互顯示也是一個市場需求達到百萬臺，并還在快速增長的應用場景。

    以上三個方面基本是顯示產業版圖“最大”的細分市場。而這些應用的特點都是“近距離觀看”。比較而言，LED小間距顯示，則在“像素顆粒感”上對“近距離觀看”并不友好。這就決定了，小間距LED顯示想在P0.X間距時代，進一步擴大市場，在突破了像素間距指標之后，最主要的體驗感瓶頸就是“進一步克服顆粒化像素”的問題。

    Mini-led技術，讓柔和的LED屏成為可能

    小間距LED顯示產品，在P0.X時代，必然要采用mini-led技術，甚至micro-led技術。只有10-300微米的LED晶體顆粒才能適應于諸如P0.5間距的LED顯示屏需求——實際上，P0.5間距的LED顯示，LED晶體顆粒的尺度必須低于150微米，目前大量產品采用50-100微米左右的晶體顆粒。

    更小尺寸的mini-led晶體顆粒，帶來的天然好處是‘單位像素發光亮降低’，避免了傳統LED顯示屏‘高亮刺眼’的問題，更適用于近距離觀看！”但是，僅僅這樣的“抗顆粒化”效果還遠遠不能滿足“市場需求”。

    傳統的大間距LED顯示屏，也面臨著對抗像素顆粒化和提升可視角度的應用需求。其采用的方法，多是在每一個像素點上制作“特殊的光學透鏡結構”。這種技術在P0.X時代，變得并不可行：一方面是，更高的像素密度，讓精密的光學透鏡結構的制造變得困難；另一方面，單位顯示面積像素數量更多，這讓依賴于一個個“像素上獨立光學結構”的技術方案，成本提升眾多。因此，mini-led的P0.X時代，“近距離”應用中，“對抗像素顆粒化”必須有新的技術突破：這就是AET重磅推出的 QCOB面光源技術。

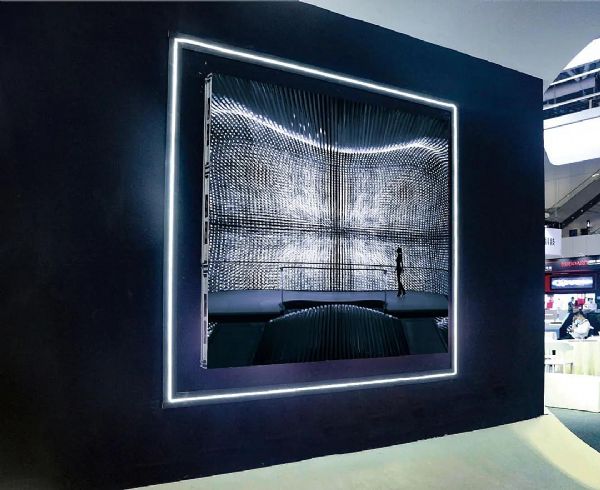

    QCOB面光源技術經多層納米涂覆后，形成面型發光，所散發的光線，接近于平行光，在保證亮度均勻的同時，還能使光線更柔和，極大改善了視覺體驗。——“無需站遠尋求合適的觀看距離”，成為了QCOB系列產品的最大亮點之一，全面突破了LED顯示不適于“近距離觀看”的應用瓶頸。

    這一技術最大的創新在于，將LED顯示像素顆粒的發光方向的控制，從幾何光學技術時代，提升到了納米材料晶體時代。利用納米材料的折射、反射、透射特性，組合出特殊的薄膜涂覆結構，即實現了“理想的近距離觀看效果”，又非常適合“大面積、高PPI分辨率下的產品制備”，為行業一系列產品的技術進步和體驗提升提供了新的創新思路。

    LED顯示的下一步一定是“極致主義”

    很長一段時間，LED顯示行業是一個“充分的紅海”：即以競爭者多、產品層次不齊、價格戰劇烈為主要特征。導致這一行業格局的關鍵因素之一即是，“像素顆粒過大、尤其是P2.0標準以上產品，畫質體驗的精細性、制備工藝的精細性需求不高，入門容易”！

    比較而言，目前P0.X成為小間距LED顯示的創新焦點——這一正在走向媲美液晶顯示像素顆粒尺度和像素密度的“新技術階段”，帶給LED顯示行業更多的就是“精細”的技術：1.mini-led晶體顆粒的處理、顯示面板的制造、包括北部驅動電路板，都已經達到相當?shù)木�密程度，入門技術門檻顯著提升；2.高PPI像素密度的產品，應用場景具有觀看距離更近的特點，對顯示細節的完美性，例如像素顆粒化抑制、亮度均勻、墨色一致性、畫質舒適性要求更高，達到了極高的“體驗感標準”。

    同時，在mini-led代表的P0.X時代，終端企業為了取得產品的“極致顯示”效果，必須在“更多的技術層面”做出突破：例如，產品更為輕薄、更高的穩定性和可靠性、抗外力損傷能力、表面光學處理技術的進步等等——這已經不是P10或者P2.5這類產品“燈珠直插焊接”就可以用的“粗糙工藝流程”能媲美的。

    AET嶄新的 QCOB技術就體現了小間距LED顯示產品技術研發與創新的這種“極致化”方向。例如，QCOB面光源在進行加工過程中，采用自動化、高等級的研磨工藝——LED屏表面光學層還需要“研磨”處理，這在傳統LED大屏制備過程中是難以想象的“新工藝環節”。這一環節就是為了更好的光學效果和互動觸摸感而設計。

    很多傳統的技術參數要求被提到了更高的等級、更增加了許多嶄新的技術環節和參數體驗需求”，行業專家指出，mini-led時代小間距LED屏，要開拓家用、教育、會議、互動等等更寬廣的市場，并在指揮調度中心、大型展演等應用領域提供更好的體驗效果，就必須在“體驗上更為極致”、“技術創新上更為多元”、“產品工藝上更追求完美”。

    總之，小間距LED顯示市場，正在基于更小的像素間距、更極致的顯示效果，去開拓更多的、更大的應用場景市場。這條路上，創新技術不斷涌現、創新產品層出不窮，不斷推動小間距LED顯示的未來增長之路“越走越廣”！
