隨著嵌入式系統的飛速發展，在許多領域，以微控制器為中心的應用系統正逐步取代以計算機為中心的應用。因此，對于網絡應用系統的研究，越來越多的研究人員將研究重點轉移到嵌入式系統上來�；诖吮尘�，本文提出了一種網絡化視頻監控系統方案，其目標是使人們能夠通過監控現場的攝像機和麥克等視頻音頻捕捉設備，將監控現場的信號通過局域網傳輸，并送到監視器上以獲得當地實時圖像和聲音，從而實現遠距離遙視現場。

　　系統工作原理

　　在本監控方案中，嵌入式主機系統采用TI公司的混合信號微控制器MSP430F1611作為系統核心控制器，USB主機接口芯片采用Cypress公司的USB Host/Slave接口芯片SL811HS，以太網傳輸芯片采用REALTEK公司的快速以太網控制芯片RTL8139，系統的穩壓源選擇NS公司的LM1117。

　　系統工作時，由MSP430F1611和SL811HS控制作為USB從設備的攝像頭，并讀入視頻數據，對其進行處理和存儲。同時，將麥克風中的音頻數據讀入MSP430F1611進行數據轉換和存儲。然后，將經過傳輸層、網絡層封包后的IP數據報由RTL8139封裝成以太網幀，再經過以太網變壓器PE68515傳輸到局域網上。

　　系統結構框圖

    該方案整個系統由音/視頻數據采集模塊、音/視頻數據處理模塊、以太網傳輸控制模塊以及電源模塊四部分組成，如圖1所示。

　


圖1 系統結構框圖

    (1) 音/視頻數據采集模塊：該模塊主要由攝像頭、麥克風及其外圍電路組成。其中攝像頭主要由鏡頭、圖像傳感器和數字信號處理芯片ZC0301P組成，完成圖像數據的采集、轉換及傳輸，VGA視頻圖像的傳輸速度可達每秒15幀。麥克風主要用于采集模擬聲音信號。

    (2) 音/視頻數據處理模塊主要由MSP430F1611和SL811HS組成，完成數據采集與處理。嵌入式USB主/從接口芯片SL811HS和16位單片機MSP430F1611遵從USB1.1協議，用以實現USB主機功能，并且具有USB總線的接口方式。該模塊作為一個數據接口模塊集成到用戶的嵌入式系統中，對攝像頭和麥克風中讀入的數據進行處理并存儲。

    (3) 以太網傳輸控制模塊：主要任務是將經過傳輸層、網絡層封包后的IP數據報經過RTL8139進行以太網封包，封裝成以太網幀后，通過網絡變壓器PE68515傳輸到局域網上。

    (4) 電源模塊根據系統中各器件對電源的要求，使外部電源通過LM1117穩壓器后，向系統提供3.3V電壓。

    系統硬件設計

    本設計中，單片機采用MSP430F1611，它有48KB+256B的FLASH存儲器，10KB RAM。MSP430F1611與SL811HS主要完成系統數據采集與處理功能。MSP430F1611與SL811HS的硬件接口框圖如圖2所示。

　

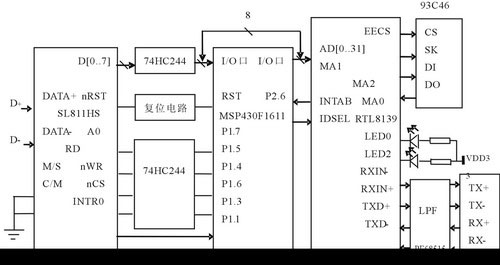

圖2 系統硬件接口電路框圖

    圖2中，SL811HS的M/S接低電平，工作在主機模式下。CM接低電平，使系統工作在48MHz。由于MSP430F1611既要與SL811HS相連，又要與RTL8139相連，而SL811HS的引腳本身無三態功能，所以在MSP430F1611與SL811HS之間需要加三態緩沖器74HC244，以達到三方通信的目的。SL811HS通過緩沖器接MSP430F1611的I/O口； 中斷請求端INTR0直接與單片機的I/O口P1.1相連，SL811HS傳輸完數據后產生高電平輸出。通過單片機定時器檢測設備狀態，如果發現從設備接入，則觸發外部中斷。

    MSP430F1611大部分引腳作為I/O口，主要用來與SL811HS和RTL8139通信。

    MSP430F1611與RTL8139通信的作用是將上層應用程序傳來的音/視頻數據進行處理并存儲后，進行數據的封裝過程，通過傳輸層將存儲的數據封裝成UDP(U ser Datagram Protocol)數據包，通過網絡層封裝成IP數據，以及通過數據鏈路層封裝成以太網幀，然后通過物理網絡傳輸到目的地。

    系統軟件設計

    本設計的軟件部分主要包括采集模塊軟件設計和以太網傳輸模塊軟件設計。通過單片機定時器檢測設備狀態，如果系統發現從設備接入，則觸發外部中斷。當從設備發現后，通過SL811HS進行設備枚舉，設置設備地址、數據描述和配置，然后通過大規模存儲協議訪問從設備文件系統。

    以太網傳輸模塊中斷子程序流程圖如圖3所示。RTL8139數據的接收用中斷方式完成。當主處理器向網上發送數據時，先將1幀數據通過DMA通道送到控制器的發送緩沖區，然后發出傳送命令，RTL8139按照PCI總線主模式將數據從發送緩沖區轉移到內部發送FIFO中。當FIFO中數據包完整時，RTL8139即開始包發送。控制器在數據發送完成后通過中斷方式通知主處理器。接收數據時，網上傳送來的數據包首先被放在接收FIFO中，同時RTL8139要進行地址過濾。當接收FIFO中數據包已達到接收配置寄存器的要求時，RTL8139請求PCI總線按照PCI模式將數據傳到接收緩沖區，接收滿1幀后，同樣以中斷方式通知主處理器數據收發的狀態。

    結語

    本設計主要是針對家居安防中應用而提出的，系統最終可達到的數據傳輸速率為8～10Mbps。隨著網絡應用的日益普遍和嵌入式系統的不斷發展，未來會有更多嵌入式網絡產品產生。
