港口門機無線監控系統方案

情況介紹
1,港口碼頭總共有11臺門機需要無線監控。
2,門機在1100米長的岸邊移動，監控中心離岸邊800米。
3,前端攝像機要求云臺攝像機。
4,系統要求能在監控中心監看到前端11臺攝像機的情況，同時能對前端云臺作轉動。
5,由于港口2.4G頻段設備眾多，為了不使相互之間干擾，采用5.8G的網橋傳輸設備。
6,直接在電視墻上監控。

解決方案：

系統原理說明：

    數字無線監控系統原理是：攝像機模擬信號通過MPEG4編碼器轉換成數字信號后，通過無線網橋發射到遠端監控中心的接收端，接收端通過交叉線或者交換機直接連計算機就可以遠程無線監控。在監控中心作圖像保存回放，對前端云臺作控制等。同時可以把紅外,煙感等報警設備接在前端系統上，在監控中心能實現遠程報警。

或者在后端接解碼器直接在電視墻上監控。

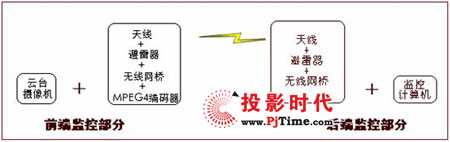

分解圖如下：（采用計算機監控）

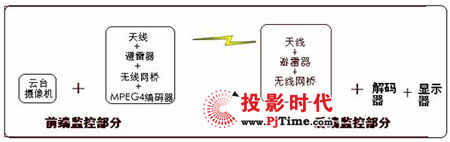

（采用閉路電視機監控）

前端系統圖片連接示意圖：
（系統由以下幾個部分組成：1,一體化攝像機。2,室外云臺。3,室外云臺解碼器。4,網絡視頻服務器。5,無線網橋。6,避雷器。7,室外天線。8,連接線等附件）

后端系統圖片連接示意圖：

    （系統由以下幾個部分組成：1,接收端天線。2,避雷器。3,無線網橋。4,計算機。5,（如需電視墻顯示則需要解碼器）

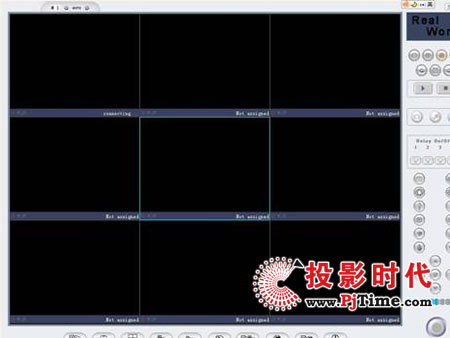

計算機效果圖：

    （在計算機控制端可以接收80路畫面，能控制前端云臺轉動，能對前端攝像機鏡頭進行拉升，能接收到前端紅外報警，能實現和前端語音等等，更多詳情請瀏覽說明書）

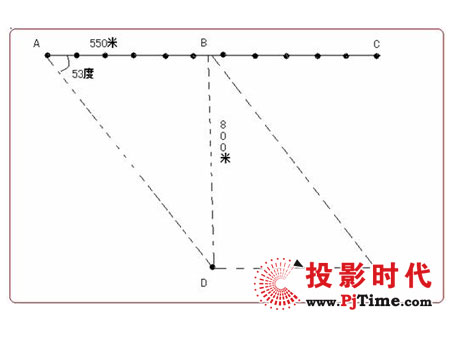

現場拓撲圖

A點到B點距離為550米，B點至D點距離為800米。

A點移動到B點，向著D點的角度＝arctg800/550＝53度
因為門機實際上移動的距離只有100－200米左右，所以采用40度，14dbi的定向天線。

D點采用60度角，16dbi增益的扇區天線。

A點至D點的距離為? 970米

A點到D 點的空間鏈路損耗＝92.4＋20lg5.8＋20lg1＝107.69dbi
轉接頭損耗＝2dbi

鏈路余量＝接收電平－靈敏度
接收電平＝發射功率＋天線增益－空間損耗－接頭損耗
＝－56
鏈路余量＝－56－（－84）＝28dbi

所以采用14dbi和16dbi的天線組合系統余量足夠。
