2.1總體構架

    全國港口視頻監控系統按縱向劃分由部監控中心、各省級港口管理中心、各地市港口管理中心、各港口企業監控中心和前端接入點共5級結構組成。部具有最高的管理權限。各省和地市能夠實現對自己轄區內的監控圖像進行統一管理和控制。各港口企業單位監控中心和前端監控點為已建設系統，包含模擬監控與數字監控兩種架構。各港口監控中心能夠把前端監控圖像傳輸到市局管理中心，并且能對自己轄區內的監控圖像進行管理和控制。

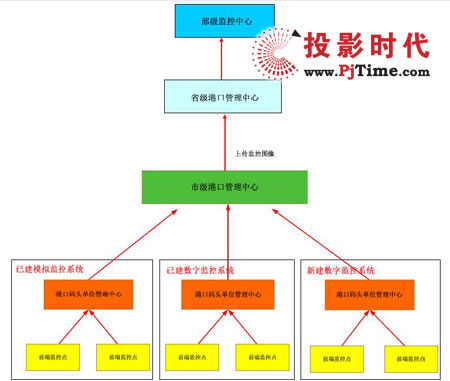

    聯網系統總體結構如圖所示：

聯網系統總體結構圖

    2.2系統構成

    視頻監控系統主要由三個部分組成：港口現場設備、監控中心設備（部級，省級，市級和港口碼頭視頻監控中心）、承載傳輸網絡（主要由現有通信專網提供）等構成。視頻監控中心主要實現信令控制、媒體交換、業務管理、用戶管理、設備管理、網絡管理、認證鑒權等方面的功能。監控中心由管理服務器、流媒體轉發服務器、數字矩陣、磁盤陣列、電視墻顯示設備、智能分析系統和應急指揮系統組成等組成。

    管理服務器和數據庫主要完成業務管理、用戶管理、設備管理、網絡管理、認證鑒權等方面的功能;流媒體轉發服務器和磁盤陣列共同完成媒體信令控制、媒體調度、存儲、分發等功能。

    港口現場設備負責使用攝像機采集視頻流、使用麥克風采集音頻流、使用控制口采集報警信息、對攝像機云臺鏡頭進行操作和存儲本地圖像信息等功能。

    監控客戶端軟件負責將前端設備采集到的視頻流、音頻流、報警信息通過監控平臺提交給監控用戶，并根據監控用戶要求操縱前端監控設備，如云臺、鏡頭等。監控客戶端可再細分為集中式監控客戶端(如電視墻）、單監控客戶端(如PC機上安裝的客戶端軟件）。
