視頻監控系統總體方案設計

5.1 系統組成

CDMA無線網絡視頻監控系統是基于聯通的CDMA網絡，主要由以下三部分組成：

■視頻采集壓縮系統

■無線數據傳輸系統

■中心監控管理平臺

     系統結構簡潔明了，擴展性好，能適應多變的監控要求。

   （1）前端視頻采集系統

    前端的視頻采集系統實現的功能是從普通的視頻攝像頭中捕捉瞬時的視頻信號，然后壓縮。該系統支持不同的壓縮比和圖像大小，用戶可以根據需要選擇不同型號產品。

   （2）無線數據傳輸系統

    視頻采集壓縮后就可以將壓縮好的視頻圖像文件傳送到中心：傳送的方式是通過聯通的CDMA網絡，系統具有CDMA的PPP撥號過程，并嵌入式地實現了TCP/IP協議、POP3/SMTP協議，同時支持動態IP。

   （3）中心監控管理平臺

　　監控管理中心負責接收各監控點通過CDMA1X網絡傳輸過來的視頻信息，控制中心可以通過電視監視器顯示各現場監控點的圖像信息，也可在通過電視墻進行圖像的實時監控，并進行數碼錄像，用戶登錄管理，控制信號的協調，視頻數據可同時存入存儲服務器，進行錄像的存儲、檢索、回放、備份、恢復等。監控人員可以通過計算機訪問存儲服務器查詢回放視頻錄像。

　　監控中心主要由視頻編解碼器、矩陣電視墻、監控服務器、硬盤錄像機等組成，可完成現場圖像接收與顯示，錄像的存儲、檢索、回放、備份、恢復等。

　　視頻解碼器對經CDMA1X無線網絡傳送來的前端監控點攝像機采集的視頻信號進行解碼處理，傳到監控管理中心局域網視頻監控服務器上，再經交換機通過內部局域網傳播至各個相關部門或人員的客戶端。

　　監控中心發出的對于云臺、鏡頭等的控制指令通過無線設備傳送到監控點。用戶可以通過位于監控中心的云臺控制設備控制現場任意點的云臺、鏡頭的光圈、焦距、變倍;云臺的上、下、左、右、自動或輔助控制遠端的電源、攝像機開關等。

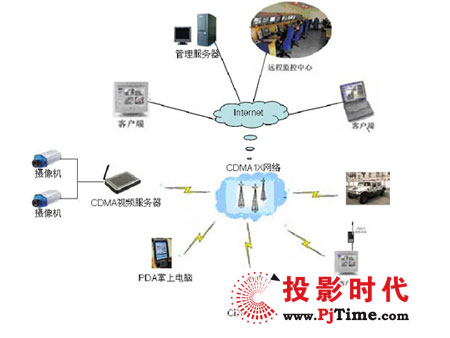

5.2 系統網絡拓撲結構
