概述

一、
   大型廠區（園區）視頻監控系統不但可以對進出廠區的人流、物流進行監控，提高工廠的安全保衛水平，而且可以通過對車間、生產線、辦公區的監控，提高企業管理水平和生產效率。

   本方案旨在利用廠區（園區）現有的數據傳輸線路，建設基于IP網絡傳輸的視頻監控系統，以科技的手段提高企業的的安保和生產管理水平，減低管理部門工作強度，保證廠區人、財、物的安全。

   二、需求分析

   建設大型廠區網絡視頻監控的主要作用有：

   (1) 門崗監控：對進出廠區的人員、車輛進行記錄和統計，便于事后追蹤和查詢。

   (2) 辦公區監控：對辦公區的辦公秩序以及進出辦公區的人員、物流進行記錄和監控，通過突發事件的錄像，提高處置突發事件的能力。

   (3) 生產區監控：對生產區的工作秩序、設備運行狀況進行實時監控，減少現場人力的開支。

   (4) 倉儲區監控：對倉儲區的人流、物流進行監控和記錄，夜間無人時實施布防。

   (5) 通過對以前的模擬監控系統進行網絡化改造，使之能夠方便地進行全網管理。

   卓揚科技VSTAR網絡視頻管理系統，包含VE1000、VE4000系列嵌入式網絡視頻服務器，VE2000系列多路網絡視頻解碼器以及VSTAR視頻管理軟件，可以為用戶構建一套完整的IP視頻監控解決方案。

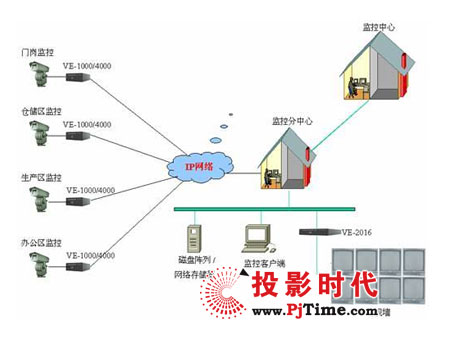

視頻監控系統組網

   大型廠區網絡監控系統從結構上劃分，一般可分為三級，從下往上包括：

   l 前端監控點：負責對各監控現場圖像信息的采集、編碼和傳送。

   l 監控分中心：由于大型廠區規模較大，監控點數量比較多或是由幾個分廠組成，所以考慮在每個分廠設置一個監控分中心，或者將整個廠區分為幾個區域，每個區域各建一個監控分中心，負責該區域各監控點的設備管理和監控

   l 監控中心：負責對整個廠區的用戶管理及各監控點的設備管理和視頻監控

   傳統的監控采用的是模擬化的解決方案，即利用模擬攝像頭對現場圖像進行采集，通過視頻線或者光端機進行近遠距離傳輸，在監控中心通過模擬矩陣、DVR等設備進行信號提取、線路切換、圖像存儲、上監視器。這種解決方案的主要問題在于：

   l 無法適應多級網絡架構下的集中管理

   l 浪費了傳輸資源，布線、施工成本高

   l 基于模擬視頻的傳輸易受干擾，難以保證圖像傳輸質量

   l 無法實現遠程監控及調度功能

   采用網絡化的視頻監控技術，就可以解決模擬監控存在的以上問題，大大提高監控效率和管理水平，同時也大大提高了監控系統整體投資的經濟性。我們假設整個廠區已經鋪設了數字化的光纖傳輸網絡，在各監控點可以提供10/100/1000M的以太網接口，整個方案構成如下：

   一、前端監控點：

   前端監控點負責對門崗、倉儲區、生產區、辦公區等監控點的圖像信息進行采集、編碼和傳送。將這些監控點的攝像機和卓揚網絡視頻服務器連接，就近接入廠區專用數據網進行傳輸。如果監控點比較分散，可以考慮采用卓揚科技單路網絡視頻服務器VE1001，如果監控點比較集中，則可以采用卓揚科技多路網絡視頻服務器VE1104、VE1416或者VE4416。

   各監控點只需在設備安裝時對設備IP等信息進行初始設置，此后無需對設備進行設置和管理。該管理功能由各監控分中心或更上一級的監控中心統一負責。

   二、監控分中心

   監控分中心負責區域設備的統一配置、維護、監控。在交管分中心，利用卓揚科技VSTAR視頻管理軟件，可以實現對前端設備的配置、圖像監控、錄像查詢、回放、云臺控制等功能。

   VSTAR視頻管理系統支持分布式存儲技術。存儲包括兩級，一級是在設備側，即存儲在本機的IDE硬盤中，另一級是本地管理中心，每一個本地管理中心，根據設置選項保存它所負責的視頻產品的音視頻錄像數據。考慮到線路資源的占用，本方案中我們建議在各監控分中心對監控圖像進行統一的錄像和保存，上級監控中心可以遠程查詢、調用錄像信息。

   在監控分中心，可以利用PC式監視器對前端監控點的圖像實時監控，也可以利用卓揚科技VE2000系列多路視頻解碼器，將以太網傳輸過來的圖像進行解碼，接入模擬監視器或者電視墻進行監控。

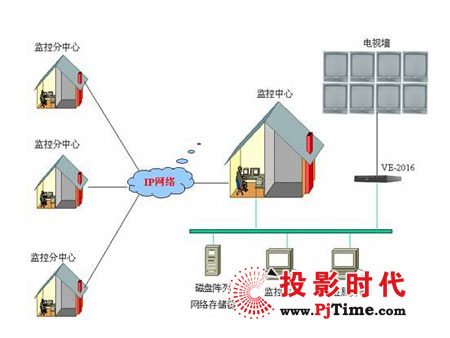

視頻監控系統監控中心


   監控中心負責對整個廠區進行監控。基于網絡化的視頻監控技術，可以使得監控中心的調度能力大大加強。監控中心的管理主機上，裝有卓揚科技VSTAR視頻管理軟件，不但可以對任意一個監控點的信息進行實時監控、查詢、回放，還可以實現統一的用戶管理、設備管理、故障管理、存儲管理等功能，真正實現分布式監控，集中化管理。

   監控中心的認證服務器，負責對用戶統一進行帳號生成、授權、認證，杜絕非法用戶對監控網絡的入侵和非法監視。利用卓揚科技VE2000多路視頻解碼器，可以將以太網傳輸過來的圖像進行解碼，接入模擬監視器或者電視墻進行監控。

   監控中心也可以對部分重要監控點的視頻信息進行遠程錄像或備份。




   四、系統功能

   VSTAR網絡視頻管理系統包含四個功能模塊。

   (1) 用戶管理模塊

   該模塊主要完成用戶集中管理、用戶權限分配和用戶集中認證功能。

   l 用戶集中管理主要包括增加用戶、刪除用戶、更新用戶和用戶查詢的功能，可以對所有的視頻設備上的用戶進行管理。

   l 用戶權限分配指對整個視頻監控系統中每一個用戶的權限，包括管理權限和業務權限的分配。一個用戶可以根據層級不同，被授予不同的監控和管理權限，一個用戶可以管理多個設備，一個設備也可以被多個用戶管理。

   l 用戶集中認證指所有用戶，無論在網絡的什么位置，當對網絡視頻服務器提出訪問要求后，都被要求輸入用戶名和密碼，該用戶名和密碼經過Radius認證服務器認證通過后，用戶才可以對視頻圖像進行監控、瀏覽和管理。

   (2) 設備管理模塊

   l IP地址設置

   l 網關設置

   l 時間設置

   l 網絡協議設置

   l PTZ協議選擇

   l 數字水印設置

   l 畫面輸出方式選擇

   l 圖像大小、分辨率設置

   l 輪詢方式設置

   l 告警輸入設置

   l 站點電子地圖生成

   (3) 視頻監視模塊：

   l 可以同時查看16路實時攝像機圖像

   l 在監視的同時進行PTZ攝像機的上、下、左、右轉動及變倍、聚焦、光圈等操作；

   l 雙向語音對講

   l 配置各布局頁及設置各布局頁停留時間，可以建立多個布局頁，每個布局頁可以采用不同的分割方式，各個布局視圖之間可以按照設定自動或手動切換；

   l 以資源列表的方式顯示前端攝像機（編碼器）及監視器（解碼器），并實時顯示設備的狀態（在線或離線）

   l 手動觸發錄像和錄音

   l 激活數字縮放模式

   (4) 錄像功能模塊：

   l 按照時間和日期回放任何一個攝像機的錄像資源

   l 按照事件、報警、書簽和動態偵測搜索視頻序列

   l 在指定的圖像區域內搜索動態發生變化的視頻序列

   l 同時回放多達4個視頻序列（同步或異步）

   l 在任何一個視頻序列中創建新的書簽

   l 按幀回放、快速回放或快進

   l 以JPEG或者BMP格式儲存選定的圖像



視頻監控系統優勢

   VSTAR視頻監控管理系統將監控技術由模擬化、數字化時代，推進到網絡化時代。與傳統的模擬監控相比，網絡視頻監控具有不可比擬的優越性：

   (1) 遠程監控

   數字化、網絡化已經成為未來技術和管理的趨勢，借助網絡視頻監控技術，可以充分利用廠區現有的傳輸平臺，輕松實現整個廠區的遠程監控。

   在網絡中的任一臺計算機，只要安裝了客戶端軟件，授予相應的權限就可成為監控工作站。

   (2) 集中管理

   VSTAR視頻管理系統，支持集中用戶管理、設備管理、存儲管理以及圖像調用，改變了以前模擬系統分散管理的弊端，大大提高管理效率和調度能力。

   (3) 靈活升級

   VSTAR視頻管理系統基于開放式標準設計，提供了監控點數無限升級的可能性，系統容量不再依賴于傳輸及節點設備，只有有網絡的地方，就可以做到任意擴容，隨時接入。

   結構化的機箱設計，使得本地擴容只需要增加視頻板卡就可以實現，無需購置新的設備。

   (4) 經濟型架構

   VSTAR視頻管理系統基于IP 架構，網絡視頻服務器可以在監控點處安裝，通過雙絞線或者光纖傳輸，不需要額外鋪設長距離視頻線和控制線到監控中心（CCTV 安裝項目中一項較大的開支），系統可以同時管理數據、視頻、音頻和其他文件，實現高效、低成本的管理，節省了系統投資和施工成本。

   (5) 安全性高

   VSTAR視頻管理系統提供統一的用戶認證，確保用戶訪問的合法性；同時，VSTAR視頻管理系統對網絡病毒攻擊采取了獨特的防范機制，大大提高了系統的安全性

   (6) 可靠性強

   VSTAR視頻管理系統的硬件遵循電信級產品設計理念，其嵌入式操作系統、模塊化結構設計，大大提高了設備穩定性和可靠性。

   VSTAR視頻管理系統提供的集中管理功能，也為監控設備穩定運行、及時響應故障告警提供了支持。

   (7) 開放接口，可定制開發

   VSTAR視頻管理系統提供CGI/ActiveX/Java接口，支持二次開發。可以將視頻監控功能融入公司OA系統中。

   (8) 智能化應用

   VSTAR視頻管理系統支持移動偵測、事件處理、傳感器輸入、時間和日期，以及其他內置功能，可以根據預先設定的時間、事件、告警等信息啟用不同的存儲策略，并可以對幀速率、清晰度等進行動態調節，真正實現了智能化應用。
