案例前言：

    奧特萊斯國際品牌大賣場，誕生于美國，迄今已有近一百年的歷史。此次入駐江西九江集旅游、文化、購物為一體的浸谷小鎮，刷新了江西省多項第一：江西首家以品牌低價折扣為主題的購物廣場；江西第一家奧特萊斯；浸浴小鎮是長江中部地區風景最好，業態最全，國際品牌最多的奧特萊斯的開業，樹立起一座時尚和潮流的城市生活新地標。

    項目介紹：

    浸谷小鎮•聯盛奧萊座落于九江市廬山區威家鎮，世界文化景觀廬山的北門對面，建筑面積13.6萬平方米，總經營面積4.5萬平方米的奧特萊斯，改變了九江傳統單一的商業模式，突出名品精品特色。品牌世界，品質生活。作為江西首家奧特萊斯，聯盛奧萊將為海內外品牌商界架起更多合作的橋梁，為豐富九江商業形態，優化九江商業布局，提升九江商業服務能級，促進旅游和商業經濟發展，為擴大九江商業輻射范圍貢獻力量。浸谷小鎮•聯盛奧萊將旅游文化、歷史文化和商業文化完美結合，它將成為江西和九江對外的窗口和名片，成為九江旅游商業發展新的里程碑。

    由于大型的特萊斯商場人員流動比較頻繁，商家為了方便顧客購買，采用開放式柜臺，顧客可以自由的選購商品。這種方式無疑會給顧客帶來了極大的方便，并且售貨員與顧客之間更容易溝通，但隨之而來的是，這也給犯罪分子提供了可成之機，單靠以往的人防已遠遠不能滿足要求，尤其在商場下班以后，商場內大量的商品更是犯罪分子主要攻擊的目標。因此，利用現代的高科技技術手段，組成全方位防范系統是十分必要的。

    方案介紹：

    整個系統可以分為商場防盜報警系統、商場監控系統、電子防竊系統，顧客停車場系統，每個系統都可獨立運行，也可互相結合在一起，組成強大的安防系統。

    在系統布點設計當中，前端攝像頭的選型與安裝位置十分關鍵，關鍵一點是，整個防區不要有盲區，以給犯罪分子以可成之機，并且在圖像傳輸過程中也不能有圖像的失貞與延時。這就要求系統所使用的設備兼容性強及傳輸系統穩定。

    根據商場內場地的停車情況，車位比較密集，點數相對比較集中，因此采用了優特普ＵTP72224Ｅ網絡交換機三臺，及光纖收發器，就可實現52點的無盲區的停車監控系統，簡單穩定，可靠，兼容性強。

    方案拓撲圖：

    方案優勢：

    ●采用此系統，節省了布線設備

    ●系統采用光纖傳輸，大帶寬

    ●傳輸距離遠，覆蓋面廣。　　

    ● 在52個點中，只需要三臺ＵTP72224Ｅ網絡交換機就可將監控點的網絡組好，因為每臺提供24個10/100Mbps網絡端口，支持IEEE802.3 10BASE-T，IEEE802.3u 100BASE-TX標準；

    ● 通過ＵTP72224Ｅ網絡交換機提供的4個上聯端口，1000Mbps 2光口和2電口；上聯電口可以方便連接NVR等高帶寬的設備；上聯光口預留SFP接口，用戶選擇優特普UOF2202BS-20KMP光纖模塊，解決遠距離傳輸?shù)膯栴}；

    ● ＵTP72224Ｅ網絡交換機電口傳輸距離高達150m，方便用戶需要遠距離連接上一級交換機或者網絡攝像機；

    ● 高速數據轉發，非常適合安防監控大流量視頻數據轉發；

    ● 支持IEEE802.3X全雙工流控；支持支持端口自動翻轉（Auto MDI/MDIX）功能；

    ● 出色的電路隔離保護，防雷能力高達2KV；

    ● 安裝快捷，操作簡單，便于掛墻，導軌和桌面安裝。

    方案設備優勢：

    千兆光纖收發器UOF7201GE產品優勢：

    ● 提供1000Mbps 1光口和1電口，實現10/100/1000BASE-TX和1000BASE-FX的轉換；

    ● 采用SFP光纖模塊，支持熱插拔，可選配不同性能SFP光模塊；

    ● 兼容IEEE 802.3、IEEE 802.3u、IEEE802.3ab/z，10/100/1000BASE-TX和

    ● 1000BASE-FX以太網標準；支持MIT標準機架安裝

    ● 支持10/100/1000Mbps 全/半雙工自動適應，支持自動MDI/MDIX。

    155M雙纖20km SFP光模塊UOF2102BS-20KM優勢：

    ●   采用SFP 封裝形式，LC 連接器，支持SFF8472標準；

    ●   支持熱插拔；

    ●   采用 1310 nm FP激光器及PIN-TIA；

    ●   單模光纖可實現長達 20 km的數據傳輸距離；

    ●   符合低電壓正射極耦合邏輯（LVPECL）標準的數據輸入及輸出接口；

    ●   對環境的電磁干擾低，靜電防護強；

    ●   符合  IEC-60825 激光安全標準；

    使用效果圖展示：

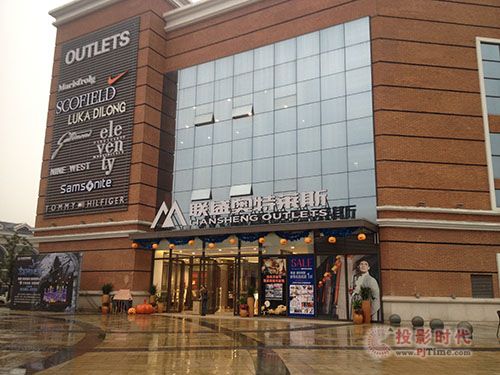

    奧特萊斯正門

    停車場出入口

    前端安裝好的效果圖

    優特普交換機放在6U機箱里，即整齊又美觀，還牢固。

    系統正常運行效果圖

    優特普光纖收發器
