以視頻矩陣切換器為核心組成的視頻監控應用系統

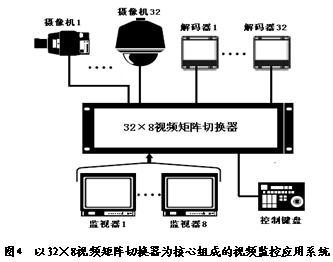

    由視頻切換控制矩陣組成的視頻監控系統如圖4。

圖中最多有32路輸入，8路監視器輸出。攝像機圖像經過光纜傳送到視頻矩陣切換器主機；通過控制鍵盤可對所有輸入的視頻信號進行切換，選擇其中1路輸出到監視器上（可置于控制臺上）；對云臺與鏡頭的控制，由監控人員操作控制鍵盤發出控制信號，主機收到控制信號，由解碼器對傳送來的信號進行譯碼，即確定執行何種控制動作，在經繼電器功率放大，驅動云臺或鏡頭完成相應的控制動作，以實現對監控點攝像機的鏡頭、云臺等設備的遙控。

5  結束語

本文設計中采用AT89C2051單片機作為控制核心部分，使得系統電路的設計大大簡化。在矩陣切換上選用專用的模擬開關矩陣切換芯片雖價格較高，但穩定性好，可形成的矩陣規模較大。RS-485電氣接口，在不加總線驅動的情況下，方便實現對多個終端設備的控制。以此視頻矩陣切換器為核心組成的視頻監控應用系統中監視器的數量可以大量減少，并使得整個監控系統所占有的空間大為減少，大量減少設備投資。
